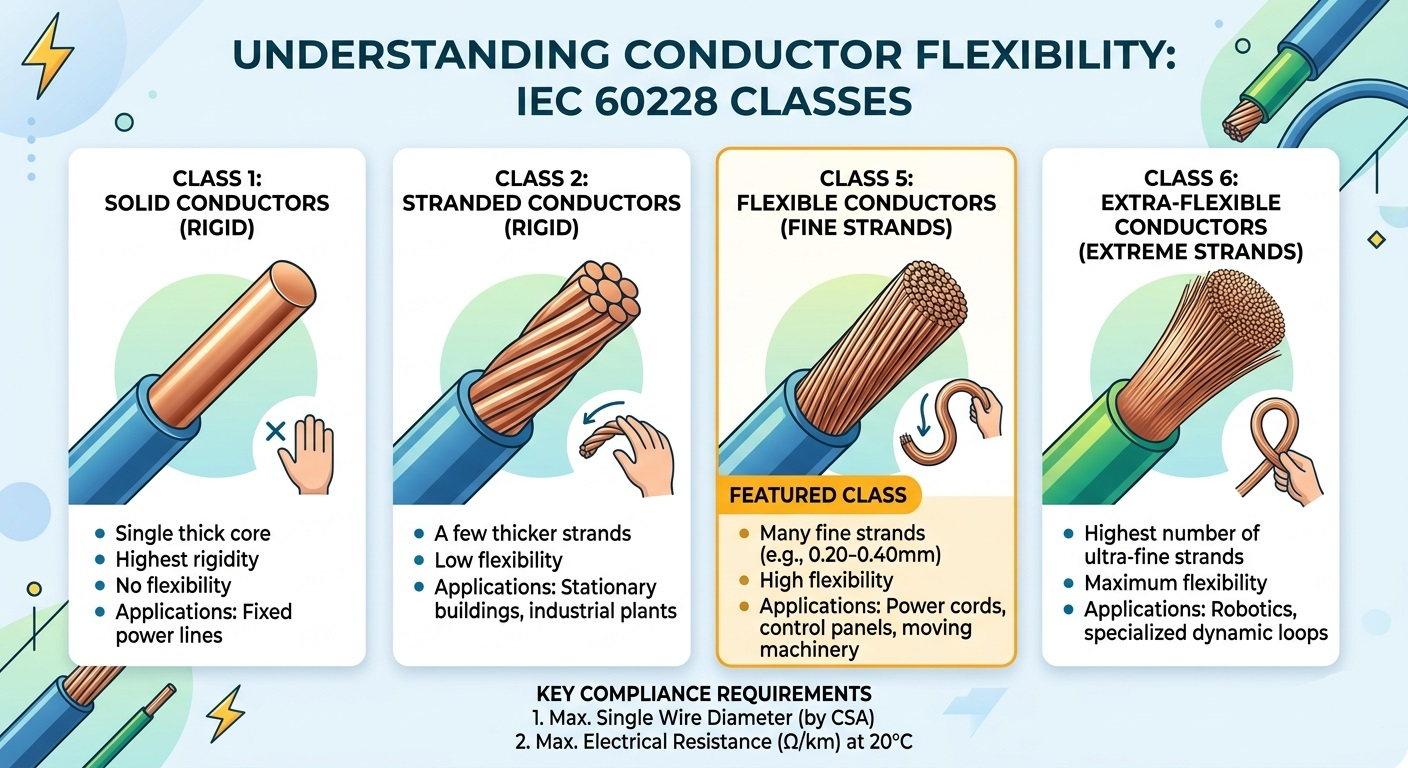

Avaimen nouto: Luokan 5 johtimet, jotka on määritelty IEC 60228:ssa, ovat hienosäikeisiä joustavia johtimia, joita käytetään jatkojohdoissa, ohjauspaneeleissa ja teollisuussovelluksissa. Tämä opas kattaa tekniset tiedot, vertailun luokkaan 2 ja oikean johtimen valitsemisen projektiisi. Sähkötekniikan ja kaapelinvalmistuksen maailmassa "joustavuus" ei ole vain fyysinen ominaisuus - se on tiukasti määritelty tekninen kategoria. Jos olet koskaan käsitellyt jäykkää virtajohtoa joustavaan, helposti taivutettavaan ohjausjohtoon verrattuna, olet kokenut johdinluokkien välisen eron omakohtaisesti. Useimmat näistä teknisistä tiedoista ovat kansainvälisen standardin alaisia IEC 60228 . Tämä opas sukeltaa syvälle Luokan 5 johtimet — alan standardi joustaville sovelluksille — kattaa rakennusvaatimukset, sähkörajat ja todelliset käyttötapaukset. IEC 60228:n johdinluokituskehyksen ymmärtäminen IEC 60228 (ja sitä vastaava brittiläinen BS EN 60228) luokittelee johtimet neljään pääluokkaan rakenteen ja joustavuuden perusteella. Oikean tuotteen valinnan kannalta on tärkeää ymmärtää, missä luokka 5 sijaitsee tässä hierarkiassa: Luokka Kirjoita Kuvaus Luokka 1 Kiinteä (jäykkä) Yksi kiinteä lanka; käytetään kiinteisiin, pysyviin asennuksiin, joissa ei tapahdu liikettä. Luokka 2 Kiertynyt (jäykkä) Useita paksumpia lankoja; standardi talon johdotuksille ja sähköverkoille kiinteissä asennuksissa. Luokka 5 Joustava (hieei säikeet) Monet hienot kuparilangat kierretty yhteen; suunniteltu toistuvaan taipumiseen ja liikkumiseen. Luokka 6 Erittäin joustava (hienoimmat säikeet) Vielä hienommat säikeet kuin luokka 5; käytetään erittäin dynaamisissa sovelluksissa, jotka vaativat maksimaalista joustavuutta. Mikä tekee kapellimestari "luokan 5"? Tekniset tiedot Luokan 5 johdin koostuu useista hienoista kuparilangoista, jotka on kierretty yhteen joustavuuden saavuttamiseksi. Vastoin yleisiä oletuksia, IEC 60228 tekee niin not määrää tiukasti säikeiden kokonaismäärän. Sen sijaan standardi edellyttää kahden ensisijaisen mittarin noudattamista: 1. Yksittäisten johtojen enimmäishalkaisija Jotta johdin pysyy aidosti joustavana, IEC 60228 asettaa tiukan ylärajan kunkin yksittäisen säikeen halkaisijalle. Ohuemmat säikeet taipuvat helpommin, mikä vähentää metallin väsymistä toistuvien taivutusjaksojen aikana. Edustavia esimerkkejä standardista ovat: 75 mm² johdin → yksittäisen johdon suurin halkaisija: 0,21 mm 5 mm² johdin → yksittäisen johdon suurin halkaisija: 0,26 mm 10 mm² johdin → yksittäisen johdon enimmäishalkaisija: 0,41 mm 35 mm² johdin → yksittäisen johdon enimmäishalkaisija: 0,41 mm 2. Suurin sähkövastus 20°C:ssa Sähkövastus on määrittävä suorituskykykriteeri. Valmistetun luokan 5 johtimen kokonaisresistanssi ei saa ylittää IEC 60228:n resistanssitaulukoissa määritettyjä arvoja 20°C:ssa mitattuna. Tämä sääntö sallii valmistajien suunnittelun joustavuuden: jos valmistaja käyttää 0,20 mm:n johtoja enimmäispituuden 0,21 mm sijasta, se on hyväksyttävää – edellyttäen, että valmis johdin edelleen täyttää resistanssirajan. Tämä kaksiparametrinen lähestymistapa (johtimen halkaisijavastus) varmistaa, että luokan 5 johtimet ovat sekä fyysisesti joustavia että sähköisesti tehokkaita ilman, että valmistusprosessia määritellään liikaa. Luokan 5 vs. luokan 2 johtimet: ydinerot Sähköinsinöörit joutuvat usein valitsemaan luokan 2 ja luokan 5 johtimien välillä. Päätös riippuu siitä, onko kaapeli kiinteässä asennuksessa vai mobiilissa/joustosovelluksessa. Tässä suora vertailu: Ominaisuus Luokka 2 (Stranded, Fixed) Luokka 5 (Flexible) Rakentaminen Vähemmän, paksumpia johtoja Paljon hienoja johtoja Joustavuus Matala – sopii kiinteään johdotukseen Korkea – sopii liikkumiseen Tyypilliset sovellukset Talon johdot, sähköverkot Jatkojohdot, ohjauspaneelit Lopetusmenetelmä Yksinkertaiset korvakkeet tai ruuvit Suositeltavat holkit Metallin väsymiskestävyys Matala (ei suunniteltu taipumiseen) Korkea (suunniteltu toistuvaan taivutukseen) Kustannukset Yleensä alhaisempi Hieman korkeampi hienosäikeistysprosessin ansiosta IEC 60228 luokan 5 johtimien keskeiset sovellukset Koska luokan 5 johtimet kestävät kohtalaista tärinää ja toistuvaa taivutusta murtumatta, niitä käytetään useilla eri aloilla: Joustavat johdot ja jatkojohdot: Kodinkoneet, sähkötyökalut ja kannettavat laitteet, joissa kaapelit on kelattava, avattava ja sijoitettava uudelleen säännöllisesti. Teolliset ohjauspaneelit: Tiukka reititys kulmien ympäri ja kaapelikanavien läpi vaatii taivutussäteen, joka on saavutettavissa vain hienosäikeisillä johtimilla. Autojen johtosarjat: Jatkuva moottorin tärinä ja lämpötilavaihtelut vaativat johtimia, jotka kestävät metallin väsymistä ajoneuvon käyttöiän ajan. Meri- ja offshore-asennukset: Jatkuva aaltojen liike yhdistettynä ahtaisiin tiloihin tekee luokan 5 ensisijaisen vaihtoehdon laivan sähkönjakelussa. Robotiikka ja automaatio: Nivelletyt robottivarret vaativat kaapeleita, jotka taipuvat tuhansia kertoja päivässä ilman vikaa – luokka 5 vastaa tähän haasteeseen kohtalaisen joustavissa sovelluksissa (luokka 6 korkean jouston sovelluksissa). Miksi IEC 60228 Class 5 -standardin määrittäminen on tärkeää projektillesi? "Joustavana" markkinoitavan kaapelin valitseminen viittaamatta tunnettuun standardiin, kuten IEC 60228 Class 5, sisältää merkittävän riskin. Tämän standardin noudattaminen antaa kolme konkreettista takuuta: Turvallisuus: Resistanssirajat varmistavat, että johdin ei ylikuumene nimellisvirralla, mikä estää eristyksen heikkenemisen ja mahdollisen palovaaran. Yhteensopivuus: Standardoidut enimmäisjohtimien halkaisijat varmistavat, että johdin sopii oikein standardikorvakkeisiin, holkkeihin ja riviliittimiin ilman muutoksia. Pitkäikäisyys: Hienosäikeistys estää metallin väsymisen toistuvan taivutuksen aikana, mikä pidentää merkittävästi kaapelin käyttöikää verrattuna vaatimustenvastaisiin vaihtoehtoihin. Kaapeleita hankittaessa kansainvälisesti IEC 60228 -sertifiointi yksinkertaistaa myös viranomaishyväksyntää, koska standardi on hyväksytty tai tunnustettu EU:ssa (BS EN 60228), Australiassa (AS/NZS 1125) ja monilla muilla markkinoilla. Usein kysyttyjä kysymyksiä luokan 5 kapellimestareista Onko luokka 5 sama kuin joustava kaapeli? Ei aivan. "Joustava kaapeli" on laaja kaupallinen termi. Luokka 5 on erityinen IEC 60228 -johtimien luokitus, jolla on mitattavissa olevat tekniset vaatimukset. Kaapeli voidaan markkinoida joustavana ilman, että se täytä luokan 5 vaatimuksia. Voidaanko luokan 5 johtimia käyttää ulkona? Luokka 5 koskee vain johtimen rakennetta, ei kaapelin kokonaisluokitusta. Kaapelin soveltuvuus ulkokäyttöön riippuu eriste- ja vaippamateriaaleista (esim. UV-suojattu PVC, XLPE). Tarkista aina kaikki kaapelin tiedot, ei vain johdinluokkaa. Mitä eroa on luokan 5 ja luokan 6 välillä? Molemmat ovat joustavia kapellimestariluokkia. Luokassa 6 käytetään vieläkin ohuempia säikeitä, mikä lisää joustavuutta ja tiukempaa minimitaivutussädettä. Luokka 6 on määritelty erittäin dynaamisiin sovelluksiin, kuten jatkuvaan joustamiseen vetoketjuissa, kun taas luokka 5 kattaa kohtalaisen joustavat skenaariot. Tarvitsetko apua oikean johtimen valinnassa sovellukseesi? Suunnittelutiimimme on erikoistunut IEC 60228 -yhteensopiviin johtimiin ja kaapeleihin teollisuus-, meri-, auto- ja kaupallisiin sovelluksiin. Riippumatta siitä, liittyykö projektiisi tärinäpitoisia ympäristöjä tai vakiokiinteitä asennuksia, tarjoamme yksityiskohtaiset tekniset tiedot ja kilpailukykyiset tarjoukset. Ota yhteyttä jo tänään keskustellaksesi projektisi vaatimuksista.

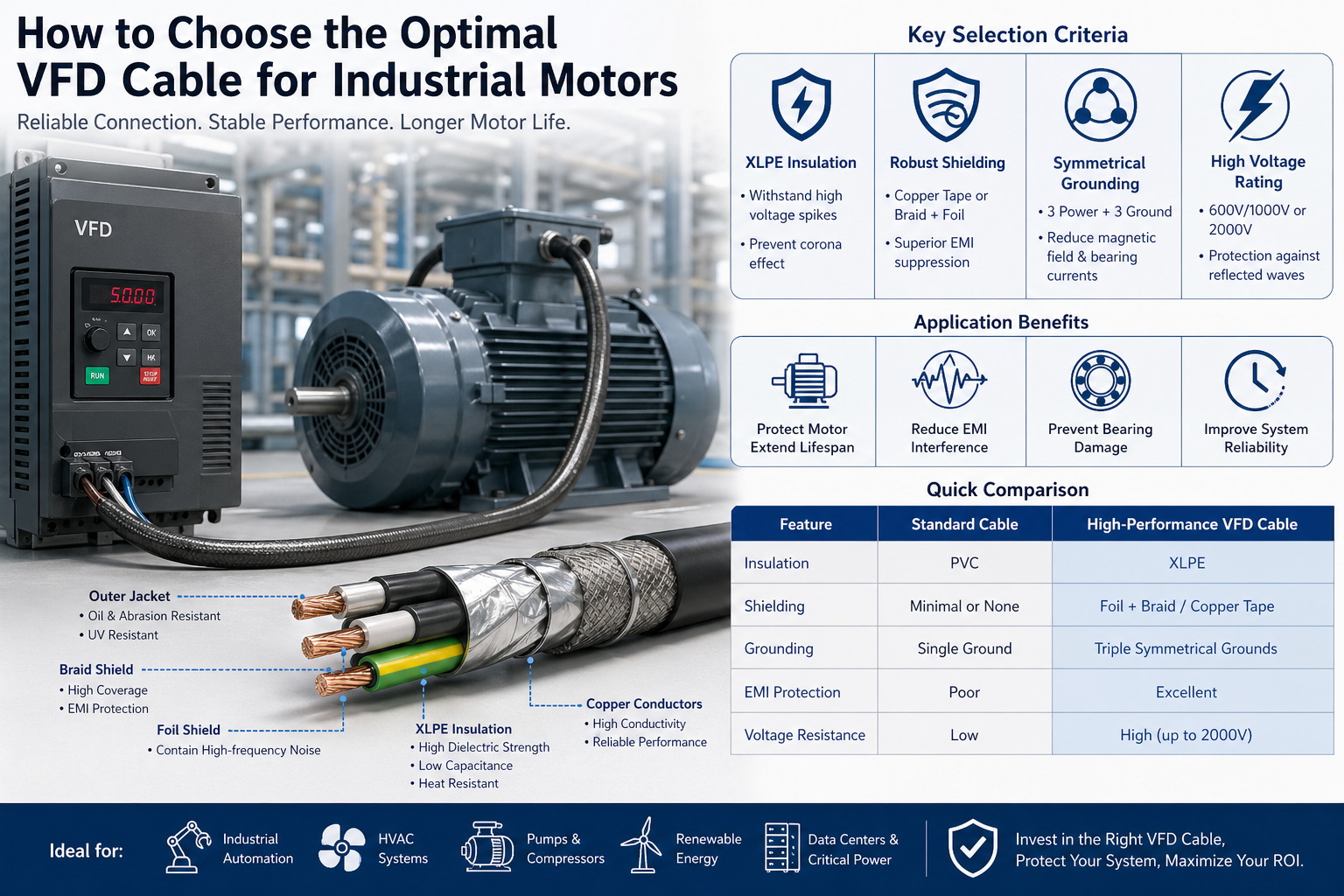

Nykyaikaisissa teollisuusjärjestelmissä taajuusmuuttajan (VFD) ja sähkömoottorin välinen yhteys edustaa yhtä sähköisesti aggressiivisimmista ympäristöistä. Korkeat kytkentätaajuudet, jännitepiikit ja sähkömagneettiset häiriöt (EMI) rasittavat kaapeleita erittäin paljon. Sopimattoman kaapelin valitseminen ei ole vain pieni suunnitteluvirhe – se voi johtaa: Ennenaikainen moottorin eristysvika Hajavirtojen aiheuttama laakerivaurio Lisääntynyt sähkömagneettinen häiriö (EMI) Suunnittelemattomat seisokit ja ylläpitokustannukset Oikein suunniteltu VFD-kaapeli on siksi kriittinen järjestelmän luotettavuuden, turvallisuuden ja pitkän aikavälin suorituskyvyn kannalta. 1. VFD-käyttöympäristön ymmärtäminen Toisin kuin perinteiset virtalähteet, VFD:t käyttävät pulssin leveysmodulaatiota (PWM) moottorin nopeuden säätämiseen. Tämä luo ei-sinimuotoisen aaltomuodon, jossa on: Korkea dv/dt (jännitteen muutosnopeus) Heijastunut aaltoylijännite (erityisesti pitkissä kaapelin ajoissa) Yhteistilan jännite ja kiertovirrat Miksi vakiokaapelit epäonnistuvat Yleiskäyttöisiä kaapeleita, kuten THHN tai PVC-eristeisiä perusjohtoja, ei ole suunniteltu näihin olosuhteisiin. Ajan myötä he voivat kokea: Eristyksen heikkeneminen koronapurkauksen vuoksi Liiallinen lämmön kertyminen EMI-vuoto vaikuttaa lähellä oleviin instrumentteihin Tulos: Lyhentynyt moottorin käyttöikä ja epävakaa järjestelmän suorituskyky. 2. VFD-kaapeleiden avainvalintakriteerit A. Eristystyyppi: XLPE korkean taajuuden vakautta varten Eristysjärjestelmä on ensimmäinen puolustuslinja sähköistä rasitusta vastaan. Suositus: Silloitettu polyeteeni (XLPE) Tekniset edut: Korkea dielektrinen lujuus kestää jännitepiikkejä Pieni dielektrinen häviö ja kapasitanssi Erinomainen lämpöluokitus (tyypillisesti 90 °C–125 °C) Vahva koronapurkauskestävyys PVC:hen verrattuna XLPE parantaa merkittävästi eristyksen pitkäikäisyyttä suurtaajuusympäristöissä. B. Edistyksellinen suojaus EMI-ohjaukselle EMI-suojaus on yksi VFD-sovellusten kriittisimmistä vaatimuksista. Ilman asianmukaista suojausta sähkömagneettinen kohina voi: Häiritse PLC:itä, antureita ja viestintäjärjestelmiä Aiheuttaa vääriä signaaleja ja toimintavirheitä Lisää vaatimustenmukaisuusriskejä säännellyissä ympäristöissä Suositeltavat suojarakenteet: Kuparinauhakilpi Erinomainen korkeataajuisen kohinan hillitsemiseen Tarjoaa matalan impedanssin maadoituspolun Folio Braid Shield Kattavuus ≥ 85 % Yhdistää joustavuuden korkeaan suojauksen tehokkuuteen Näppäintoiminto: Hyvin suunniteltu suoja varmistaa sen yhteismoodivirrat palaavat kaapelin kautta sen sijaan, että vahingoittaisi moottorin laakereita. C. Symmetrinen maadoitussuunnittelu Kaapelin geometria vaikuttaa suoraan sähköiseen suorituskykyyn. Parhaan käytännön kokoonpano: 3-vaiheinen johdin 3 symmetrisesti sijoitettua maadoitusjohdinta Suorituskyvyn edut: Vähentää sähkömagneettisen kentän säteilyä Tasapainottaa maavirran jakautumista Minimoi akselin jännitteen ja laakerivirrat Tämä muotoilu on erityisen tärkeä keski- ja suuritehoiset moottorit . D. Jänniteluokitus ja heijastuneen aallon suojaus Heijastuneet aaltoilmiöt voivat saavuttaa jännitehuippuja moottorin liittimissä 2-3 kertaa nimellisjännite . Suositellut arvosanat: 600V / 1000V tavallisiin teollisuusjärjestelmiin 2000 V:lle: Pitkä kaapeli kulkee Korkean kytkentätaajuuden taajuusmuuttajat Kriittiset sovellukset Engineering Insight: Korkeamman jännitteen eristysjärjestelmät tarjoavat turvamarginaalin, joka vähentää merkittävästi vikariskiä. 3. Kaapelin kokoa ja asennusta koskevia huomioita Ampacity ja lämmönhallinta Oikea johtimen koko on otettava huomioon: Moottorin täyden kuorman ampeerit (FLA) Ympäristön lämpötila Asennustapa (alusta, putki, ulkoilma) Kaapelien ryhmittely ja vähennyskertoimet Virheellinen koko voi johtaa ylikuumenemiseen ja lyhentää kaapelin käyttöikää. Joustavuus ja mekaaninen suorituskyky Dynaamisissa ympäristöissä, kuten: Robotiikka Automatisoidut tuotantolinjat Liikkuvat koneet Käytä erittäin joustavia VFD-kaapeleita suunniteltu jatkuvaan liike- ja taivutussykleihin. Ympäristön kestävyys Teollisuusympäristöt voivat olla ankaria ja arvaamattomia. Suositellut takin materiaalit: TPE (termoplastinen elastomeeri): Erinomainen öljyn-, hankaus- ja kemikaalinkestävyys Ihanteellinen teollisiin ja ankariin ympäristöihin Erikoistunut PVC: Kustannustehokas Soveltuu yleisiin teollisiin sovelluksiin Lisäsuojaustekijät: UV-kestävyys (ulkoasennukset) Suojaus kosteudelta ja vedeltä Kestää jäähdytysnesteitä ja teollisuuskemikaaleja 4. Vaatimustenmukaisuus ja standardit (kriittinen globaaleille projekteille) Kun valitset VFD-kaapeleita kansainvälisiin projekteihin, vaatimustenmukaisuus on välttämätöntä. Harkittavat yhteiset standardit: UL (Pohjois-Amerikka) IEC/EN-standardit (Eurooppa) RoHS ja REACH (ympäristövaatimustenmukaisuus) Yhteensopivien kaapelien valitseminen varmistaa: Helpompi hankehyväksyntä Vähentyneet juridiset ja operatiiviset riskit Yhteensopivuus globaalien markkinoiden kanssa 5. Pikavertailu: Vakiokaapeli vs. VFD-kaapeli Ominaisuus Vakiokaapeli Tehokas VFD-kaapeli Eristys PVC XLPE Suojaus Minimaalinen / ei mitään Foliopunos / kuparinauha Maadoitus Sinkku Symmetrinen Multi-Ground EMI-ohjaus Köyhä Erinomainen Jännitevastus Matala Korkea (jopa 2000V) 6. Sovellusskenaariot Suorituskykyisiä VFD-kaapeleita käytetään laajalti: Teollisuuden automaatiojärjestelmät LVI-järjestelmät, joissa taajuusmuuttaja Pumppu- ja kompressorijärjestelmät Datakeskukset ja kriittiset sähköjärjestelmät Uusiutuvat energiajärjestelmät (tuuli, aurinko) Jokainen näistä ympäristöistä vaatii vakaa, hiljainen ja erittäin luotettava voimansiirto . 7. Johtopäätös: Strateginen investointi, ei vain osa Oikean VFD-kaapelin valinta ei ole vain tekninen päätös – se on pitkäaikainen investointi järjestelmän luotettavuuteen. Vaikka korkean suorituskyvyn VFD-kaapeleilla voi olla korkeammat alkukustannukset, ne tarjoavat: Vähentynyt huolto- ja seisonta-aika Pidentynyt moottorin ja laitteiden käyttöikä Parannettu sähkömagneettinen yhteensopivuus (EMC) Pienemmät kokonaiskustannukset (TCO) Lopullinen näkemys: Hyvin valittu VFD-kaapeli toimii suojana taajuusmuuttajan ja moottorin välillä varmistaen tehokkaan, vakaan ja häiriöttömän toiminnan koko järjestelmän elinkaaren ajan.

Kun otat ohjauskaapelin ja virtakaapelin vierekkäin, ne näyttävät lähes identtisiltä. Sama ulkotakki, samanlainen halkaisija, vertailukelpoinen paino. Mutta kytke ne väärin, ja seuraukset vaihtelevat epäonnistuneista automaatiojaksoista vakaviin sähkövaaroihin. Ero näiden kahden kaapelityypin välillä ei ole kosmeettinen - se on perustavanlaatuinen. Mitä varten he oikeastaan ovat Virtajohdolla on yksi tehtävä: siirtää sähköenergiaa lähteestä kuormaan. Olipa kyseessä moottorin syöttäminen, muuntajan syöttäminen tai virran jakaminen rakennuksen läpi, virtakaapeli on raakasähkövoiman kanava. Se kuljettaa suurta virtaa pitkiä matkoja, ja sen suunnittelu heijastaa tätä kysyntää. Ohjauskaapeli tekee jotain aivan muuta. Se kuljettaa signaaleja - komentoja, palautetta, mittauksia - ohjausjärjestelmän ja sen hallitsemien laitteiden välillä. Ajattele PLC:tä, joka lähettää avaus-/sulkemiskäskyn magneettiventtiilille tai anturia, joka raportoi lämpötilan takaisin valvontapaneeliin. Virta on minimaalinen; tarkkuus on kaikki kaikessa. Käytännössä molemmat kaapelit kulkevat usein saman putken tai kaapelihyllyn läpi. Virtakaapeli syöttää moottoriin; ohjauskaapeli kertoo milloin käynnistää ja pysäyttää. Ne täydentävät toisiaan, eivät keskenään vaihdettavissa. Kuinka ne on rakennettu eri tavalla Jänniteluokitus on välittömin rakenteellinen ero. Tehokaapeleiden nimellisjännite on 0,6/1kV ja enemmän – keskijännitetyypit saavuttavat 10kV, 35kV ja enemmänkin standardien, kuten suulakepuristettujen eristyskaapeleiden IEC 60502, mukaan. Ohjauskaapelit toimivat paljon pienemmällä alueella: tyypillisesti 300/450V - 450/750V, koska signaalin siirto ei vaadi suurjänniteinfrastruktuuria. Johtimen poikkileikkaus ja sydänmäärä kerro loput tarinasta. Virtakaapelit asettavat etusijalle virransiirtokapasiteetin, joten johtimet ovat suuria – yleensä 16 mm², 50 mm², 120 mm² tai suurempia, kuparia tai alumiinia. Johtimien määrä pysyy alhaisena: 1–5 sydäntä per kaapeli on vakiona. Ohjauskaapelit kääntävät tämän logiikan täysin. Johtimet ovat pieniä (0,5 mm² - 10 mm²), mutta ytimien lukumäärä on suuri – 2 ytimestä aina 61 ytimeen yhdessä kaapelissa – koska monimutkainen ohjauspiiri tarvitsee useita itsenäisiä signaalireittejä niputettuna tehokkaasti. Eristys ja vaippa noudata samaa kaavaa. Virtakaapelit vaativat paksua, kestävää vaippaa kestämään suuria jännitteitä, mekaanista rasitusta, lämpöä ja kosteutta. Ohjauskaapeleissa käytetään kevyempää PVC- tai XLPE-eristystä, joka riittää pienjännitesignaaleille. Kun molemmat kaapelityypit jakavat teollisuusympäristön, virtakaapelin vaippa on huomattavasti raskaampi. Suojaus on valinnainen virtakaapeleissa, mutta usein kriittinen ohjauskaapeleissa. Ympäristöissä, joissa on voimakkaita sähkömagneettisia häiriöitä – suurten moottoreiden, taajuusmuuttajien tai kytkentälaitteiden lähellä – suojaamaton ohjauskaapeli poimii signaaleja korruptoivaa kohinaa. Ohjauskaapelin ympärillä oleva kuparinauha tai punottu suojus estää tämän häiriön ja säilyttää signaalin eheyden. Värikoodaus myös eroaa. Virtakaapeleiden ytimet käyttävät vakiovaihevärejä (ruskea, musta, harmaa vaiheet; sininen nolla; vihreä/keltainen maadoituksessa) turvallisen asennuksen ja huollon tukemiseksi. Ohjauskaapelin sydämet ovat tyypillisesti mustia ja niissä on valkoiset numeeriset merkinnät, koska yksittäisten piirien tunnistaminen on tärkeämpää kuin vaihekäytäntö. Minne jokainen kaapeli kuuluu Virtakaapelit toimivat kaikkialla, missä sähköenergiaa on siirrettävä mittakaavassa. Maanalaiset jakeluverkot, ilmajohdot, teollisuuden koneiden syötteet ja rakennusten sähkön nousuputket ovat kaikki riippuvaisia ​​voimakaapeleista. Kiinteistön johdotukseen ja jakeluun, pienjännitekaapelit rakentamiseen ja teollisuuden jakeluun käsittelee suurimman osan kaupallisista ja kevyen teollisuuden kuormista. Verkkoinfrastruktuurille, sähköasemille ja sähköliitännöille, keskijännitekaapeleita verkko- ja sähköasemasovelluksiin kuljettaa tehoa tehokkaan pitkän matkan lähetyksen edellyttämillä jännitteillä. Ohjauskaapelit ovat jokaisen automatisoidun prosessin selkäranka. Autojen kokoonpanolinjat, kemiantehtaiden DCS-järjestelmät, kiinteistönhallintajärjestelmät (LVI, valaistus, kulunvalvonta), rautatiesignalointi ja voimalaitoksen suojarelepiirit ovat kaikki riippuvaisia ​​ohjauskaapeleista, jotka välittävät signaalit, jotka pitävät toiminnan synkronoituina ja turvallisina. Ohjauskaapelit teollisuusautomaatioon ja laitejohdotukseen on suunniteltu erityisesti vastaamaan näiden ympäristöjen tarkkuus- ja joustavuusvaatimuksia. Pikaviitteiden vertailu Tärkeimmät rakenteelliset ja toiminnalliset erot teho- ja ohjauskaapeleiden välillä Parametri Virtakaapeli Ohjauskaapeli Ensisijainen toiminto Siirrä sähköenergiaa Lähetä ohjaussignaalit / tiedot Jänniteluokitus 0,6/1kV ja enemmän (jopa 500kV) 300/450V – 450/750V Johtimen poikkileikkaus Suuri (16mm² – 500mm²) Pieni (0,5 mm² – 10 mm²) Ydinten lukumäärä 1-5 ydintä 2-61 ydintä Eristeen paksuus Paksu (suurjännitteinen) Kevyempi (pienjännitteinen) Suojaus Harvoin vaaditaan Usein vaaditaan (EMI-ympäristöt) Ydinvärikoodaus Vaiheen värit (ruskea / musta / harmaa) Musta valkoinen numerointi Johdinmateriaali Kupari tai alumiini Kupari (vakio) Kuinka valita oikea Kolme kysymystä ratkaisee useimmat valintapäätökset. Ensin: mitä kaapeli kuljettaa? Jos se tuottaa virtaa kuorman – moottorin, valaistuspiirin, LVI-yksikön – syöttämiseksi, se on virtakaapelisovellus. Jos se kuljettaa komentoa, mittausta tai palautesignaalia, se on ohjauskaapelisovellus. Toinen: millä jännitteellä järjestelmä toimii? Yli 1 kV:n jännitettä käyttävät järjestelmät vaativat vastaavasti mitoitettuja virtakaapeleita. Signaali- ja ohjauspiirit, jotka toimivat 24 VDC:llä, 120 VAC:lla tai 230 VAC:lla, kuuluvat ohjauskaapelin alueelle. Kolmas: mikä on sähkömagneettinen ympäristö? Jos kaapeli kulkee suuritehoisten kytkinlaitteiden, taajuusmuuttajien tai suurten moottoreiden lähellä, suojattu ohjauskaapeli on välttämätön signaalin heikkenemisen estämiseksi. Ankarissa tai korkeissa lämpötiloissa, paloa hidastavat ja korkeita lämpötiloja kestävät johdot tarjoavat lisäsuojaa sekä teho- että ohjaussovelluksiin. Yhden kaapelityypin korvaaminen toisella ei ole koskaan ratkaisu. Ohjauskaapelin käyttö sähkösovelluksessa voi aiheuttaa eristysvaurion ja tulipalon. Virtakaapelin käyttäminen paikkaan, jossa ohjauskaapeli kuuluu, tuhlaa kustannuksia ja tilaa, ja saattaa silti aiheuttaa häiriöitä. Oikea kaapeli, joka on mitoitettu ja määritetty oikein, pitää järjestelmät toiminnassa turvallisesti ja luotettavasti koko käyttöiän ajan. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Oikean paljaan alumiinikaapelin valinta on kriittinen päätös insinööreille, projektipäälliköille ja hankintatiimeille, jotka työskentelevät ilmavirran siirto- ja jakelujärjestelmissä. Väärä valinta voi vaarantaa verkon luotettavuuden, lisätä ylläpitokustannuksia tai luoda turvallisuusriskejä kentällä. Tässä oppaassa käydään läpi tärkeimmät tekniset ja ympäristötekijät, joiden pitäisi vaikuttaa jokaisen paljaan alumiinikaapelin valintaan. Miksi paljas alumiinikaapeli on ensisijainen valinta yläpuoliseen lähetykseen Paljaisiin alumiinikaapeleihin on luotettu ulkoilman voimansiirrossa yli vuosisadan ajan, ja hyvästä syystä. Kupariin verrattuna alumiini johtaa sähköä noin 61 % kuparin johtavuudesta mitattuna kansainvälistä hehkutettua kuparistandardia (IACS) vastaan. Vaikka tämä tarkoittaa, että saman virran kuljettamiseen tarvitaan suurempi poikkipinta-ala, alumiinin muut ominaisuudet tekevät tästä kompromissista kannattavan monissa sovelluksissa. Alumiini painaa noin kolmanneksen kuparin painosta, mikä vähentää dramaattisesti tornien ja pylväiden rakenteellista kuormitusta ja alentaa asennuskustannuksia pitkillä jänteillä. Kustannuspuolella alumiinikaapeli tarjoaa tyypillisesti huomattavia materiaalisäästöjä verrattuna vastaaviin kuparijohtimiin – ratkaiseva etu verkkoinfrastruktuuriprojekteissa, joissa johtimia voidaan tarvita satoja tai tuhansia kilometrejä. Katso molempien materiaalien yksityiskohtainen vertailu johtavuuden, painon, kustannusten ja turvallisuuden suhteen kupari vs alumiini johdot . Kun sovellus on ulkona yläpuolinen siirto ja budjettitehokkuus ovat tärkeitä, paljaat alumiinikaapelit tuottaa jatkuvasti vahvaa arvoa. Paljaiden alumiinijohtimien päätyyppien ymmärtäminen Kaikki paljaat alumiinikaapelit eivät ole samanlaisia. Saatavilla on kolme ensisijaista kokoonpanoa, joista jokainen on suunniteltu eri suorituskykyprioriteettien mukaan. AAC (kaikki alumiinijohdin) on valmistettu kokonaan sähkölaatuisista alumiinisäikeistä. Se tarjoaa hyvän johtavuuden ja on taloudellinen, joten se sopii hyvin yleisiin ulkokäyttöön ja lyhyempiin jänneväliin, joissa suuri vetolujuus ei ole ensisijainen huolenaihe. AAAC (kaikki alumiiniseosjohdin) on valmistettu alumiiniseossäikeistä puhtaan alumiinin sijaan. Tämä tarjoaa erinomaisen korroosionkestävyyden, joten se on ensisijainen vaihtoehto kosteissa, rannikkoalueilla tai kemiallisesti aggressiivisissa ympäristöissä. Seosrakenne parantaa myös vetolujuutta AAC:hen verrattuna. ACSR (alumiinin johdeteräsvahvistettu) yhdistää alumiinin ulkokerroksen teräsytimen kanssa. Teräsydin tarjoaa korkean vetolujuuden, kun taas alumiinisäikeet kuljettavat sähkövirtaa. Tämä kokoonpano on vakiovalinta pitkäjänteisille asennuksille ja suurjänniteilmajohdoille, joissa mekaaninen kuormitus on vaativa. Siinä yhdistyy suuri lujuus ja hyvä johtavuus – tasapaino, jota puhtaat alumiinijohtimet eivät voi saavuttaa yksinään. Oikean tyypin valinta riippuu jännevälisi pituudesta, vaaditusta mekaanisesta lujuudesta, paikallisista ympäristöolosuhteista ja budjetista. Useimmille suurjännitteisille pitkän matkan linjoille ACSR on alan oletusarvo. Rannikko- tai syövyttävissä ympäristöissä AAAC on yleensä parempi valinta. varten keski- ja pienjännitekaapeli Sovelluksissa, joissa on lyhyempi jänneväli, AAC tai AAAC tarjoaa usein oikean tasapainon kustannusten ja suorituskyvyn välillä. Virransiirtokapasiteetin ja poikkileikkauksen valinta Ampacity – johtimen virrankantokyky – on ensimmäinen numero, joka määritetään määritettäessä mitä tahansa paljaaa alumiinikaapelia. Alimittaisen johtimen valitseminen aiheuttaa vaarallista lämmön kertymistä; ylimitoitus lisää kustannuksia tarpeettomasti. Ampacity riippuu useista muuttujista: johtimen poikkileikkausala, ympäristön lämpötila, auringon säteily, tuulen nopeus ja asennuskokoonpano. Ilmajohtojen suunnittelussa insinöörit huomioivat myös johtimen suurimman sallitun käyttölämpötilan, mikä vaikuttaa sekä johtimen käyttöikään että painumiskäyttäytymiseen. Ulkona paljaille johtimille suositellaan konservatiivista lähestymistapaa. Johtimen lievä ylimitoitus suhteessa laskettuun enimmäiskuormaan tarjoaa turvamarginaalin huipputarvetta, ympäristön lämpötilan äärimmäisyyttä ja tulevaa kuormituksen kasvua vastaan. Poikkipinta-ala tulee valita kaapelin mitoitusiän aikana odotettavissa olevan kuormituksen ja ympäristöolosuhteiden pahimman yhdistelmän perusteella. Tarkista aina käytettävän johdintyypin ja asennustavan soveltuvan kansallisen tai kansainvälisen standardin ampacityarvot. Mekaaninen lujuus ja jännitysvaatimukset Ilmajohtojen suunnittelussa pelkkä sähköinen suorituskyky ei riitä – johtimen on myös kestettävä pitkien jänteiden, tuulikuormituksen, jääkuormituksen sekä lämpölaajenemisen ja supistumisen aiheuttamat mekaaniset rasitukset ulkoilun vuosien aikana. Paljaan alumiinijohtimen vetolujuus määrittää, kuinka pitkä jänneväli voidaan turvallisesti pujottaa tukirakenteiden väliin. ACSR-johtimet on suunniteltu erityisesti tätä haastetta varten: teräsydin kantaa suurimman osan mekaanisesta kuormasta, kun taas alumiinisäikeet käsittelevät virransiirtoa. Erittäin pitkillä jänneväleillä tai alueilla, jotka ovat alttiina suurille tuuli- tai jääkuormille, ACSR on tyypillisesti ainoa sopiva valinta. Jousto- ja jännityslaskelmat on suoritettava jokaiselle jännevälille linjan suunnittelussa. Johtimessa on oltava riittävästi painumista, jotta se pysyy turvallisissa maavararajoissa maksimilämpötilassa (kun johdin laajenee ja painuu eniten), samalla kun se säilyttää riittävän jännityksen minimilämpötilassa (kun supistuminen lisää mekaanista rasitusta). Alueilla, joilla on alttiina tuulen aiheuttama tärinä, tärinänvaimentimet ja asianmukainen johtimien valinta auttavat estämään väsymisvaurioita ripustuspisteissä ajan myötä. Ympäristöolosuhteet ja korroosionkestävyys Asennusympäristö vaikuttaa merkittävästi siihen, mikä paljas alumiinijohdin on sopiva. Alumiini muodostaa luonnostaan ​​ohuen oksidikerroksen pinnalle, joka tarjoaa jonkin verran perussuojaa hapettumista vastaan. Tämä suoja ei kuitenkaan ole yhtenäinen kaikissa ympäristöolosuhteissa. Johdintyyppisuositukset ympäristön mukaan Ympäristö Suositeltu johdintyyppi Keskeinen syy Yleinen maaseudun / sisämaan ulkoilu AAC tai ACSR Kustannustehokas; kohtalainen korroosioaltistus Rannikko / korkea kosteus AAAC Ylivoimainen korroosionkestävyys seoksen koostumuksesta Teollisuusalueet (kemiallinen altistuminen) AAAC Seos kestää kemiallisia ja suolapitoisia ilmakehyksiä Pitkäjänteinen / suuri kuormitusvaihteisto ACSR Teräsydin tarjoaa tarvittavan mekaanisen lujuuden Sähköaseman sisäiset liitännät AAC tai AAAC Lyhyemmät jännevälit; paino- ja kustannusprioriteetti Rannikko- ja teollisuusympäristöissä kosteuden ja ilman epäpuhtauksien yhdistelmä kiihdyttää sähkökemiallista korroosiota. AAAC-johtimet, jotka sisältävät alumiiniseosta puhtaiden alumiinisäikeiden sijaan, tarjoavat merkittävästi paremman pitkäaikaisen korroosionkestävyyden näissä olosuhteissa ja vähentävät johtimen huononemisen riskiä, ​​mikä saattaa lopulta vaarantaa linjan turvallisuuden. Toimialastandardien noudattaminen Voimansiirtoon tarkoitettujen paljaiden alumiinikaapeleiden on oltava tunnustettujen kansainvälisten tai kansallisten standardien mukaisia. Nämä standardit määrittelevät vähimmäisvaatimukset johtimien puhtaudelle, säikeistyskokoonpanolle, mekaanisille ominaisuuksille, sähköiselle resistanssille ja testausmenettelyille. Näiden standardien mukaisten johtimien määrittäminen ja hankkiminen on turvallisen ja luotettavan verkon toiminnan lähtökohta, josta ei voida neuvotella. Yleisimmin viitattuja standardeja ovat IEC 61089 (pyöreälangaiset säikeet johtimet ilmajohtoihin), ASTM B230 ja B231 (alumiinista ja alumiiniseoksesta valmistetut johtimet ilmajohtoihin) sekä alueelliset standardit, kuten GB/T 1179, joita käytetään Kiinassa. Kansainvälisissä hankinnoissa ostajien tulee määrittää, mitä standardia kohdemaassa sovelletaan, ja vaatia valmistajalta asiakirjatodisteita vaatimustenmukaisuudesta. Tunnistettujen laatujärjestelmien sertifiointi – kuten ISO 9001 tuotannon laatua ja ISO 14001 ympäristönhallintaa varten – lisää luottamusta valmistusprosessien johdonmukaisuuteen. Hyvämaineisilla valmistajilla on myös tuotekohtaisia ​​sertifikaatteja ja ne voivat toimittaa testiraportteja, jotka osoittavat, että ne ovat asianmukaisen johdinstandardin mukaisia. Päättäminen ja yhteyden turvallisuus Yksi tärkeimmistä - ja usein huomiotta jätetyistä - näkökohdista paljaan alumiinikaapelin valinnassa on päätejärjestelmä. Kaapeli itsessään voi olla oikein määritetty, mutta huonot liitännät ovat yleisin syy ylikuumenemiseen, kipinöintiin ja ennenaikaiseen vikaan alumiinijohdinasennuksissa. Alumiini laajenee ja supistuu enemmän kuin kupari lämpötilan muutosten vaikutuksesta. Tämä lämpökierto voi vähitellen löysätä liitännät, joita ei ole kiristetty kunnolla tai joissa käytettiin yhteensopimattomia laitteita. Ajan myötä löysät liitännät lisäävät kosketusvastusta, synnyttävät ylimääräistä lämpöä ja aiheuttavat palovaaran. Ratkaisu on käyttää liittimiä, puristimia ja laitteistoja, jotka on erityisesti mitoitettu alumiinijohtimille, ja käyttää oikeita asennusmomenttiarvoja laitteiston valmistajan ohjeiden mukaisesti. Ajojohtojen jumpperiliitoksissa ja jatkoksissa puristustyyppiset liittimet ovat yleensä suositeltavia, koska ne tarjoavat tasaisen mekaanisen kosketuksen koko johtimen poikkileikkauksella. Kaikki päätelaitteet on tarkastettava asennuksen aikana ja tarkistettava uudelleen määräaikaishuoltojaksojen aikana, erityisesti alueilla, jotka ovat alttiina tärinälle tai suurille päivittäisille lämpötilanvaihteluille. Nykyaikainen alumiinikaapelin asennus, kun se tehdään oikeilla komponenteilla ja menetelmillä, voi tarjota saman pitkän aikavälin luotettavuuden kuin kupari. Tärkeintä on varmistaa, että kaikki asennuksen elementit – johdin, laitteisto ja työn laatu – ovat yhteensopivia ja koodin mukaisia. Johtopäätös Oikean paljaan alumiinikaapelin valitseminen vaatii enemmän kuin metrihintojen vertailua. Päätöksessä on otettava huomioon johdintyyppi (AAC, AAAC tai ACSR), vaadittu virransiirtokapasiteetti, mekaaniset jännevälit, ympäristöaltistus, sovellettavat standardit ja päätejärjestelmän yhteensopivuus. Jokainen näistä tekijöistä vaikuttaa suoraan asennuksen turvallisuuteen, luotettavuuteen ja elinkaarikustannuksiin. Useimmissa ylärajavaihteistosovelluksissa ACSR on edelleen ensisijainen valinta pitkille jänteille ja suurikuormitettaville linjoille, kun taas AAAC tarjoaa erinomaisen korroosionkestävyyden rannikkoalueilla tai kemiallisesti aggressiivisissa ympäristöissä. AAC tarjoaa taloudellisen ratkaisun lyhyemmille jännevälille hyvänlaatuisissa olosuhteissa. Joka tapauksessa kansainvälisten standardien noudattaminen ja oikeat asennuskäytännöt ovat olennaisia ​​sovelluksen vaatiman suorituskyvyn ja turvallisuuden saavuttamiseksi. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Sähkötekniikassa ja käytännön johdotussovelluksissa, umpilanka ja kierretty lanka ovat kaksi yleisimmin käytettyä johdintyyppiä. Vaikka molemmat on tyypillisesti valmistettu korkean johtavuuden materiaaleista, kuten kuparista tai alumiinista, ja mitoitettu käyttämällä AWG (amerikkalainen lankamittari) tai metrinen poikkileikkauspinta-ala (mm²), niiden rakenteelliset erot johtavat selkeisiin mekaanisiin ja sähköisiin ominaisuuksiin. Näiden erojen ymmärtäminen on olennaista varmistamisen kannalta turvallisuus, luotettavuus ja sähköstandardien noudattaminen . 1. Rakentaminen ja valmistus Kiinteä lanka Kiinteä lanka koostuu a yksi jatkuva metallijohdin , yleensä eristetty materiaaleilla, kuten PVC:llä, XLPE:llä tai kumilla. Yksinkertainen rakenne ja valmistusprosessi Pienemmät tuotantokustannukset Tasaiset fysikaaliset ominaisuudet Tämän tyyppistä lankaa käytetään laajalti kiinteät ja kiinteät asennukset . Kierretty lanka Säikeinen lanka koostuu useita pienempiä johtimia kierrettynä yhteen muodostamaan yhden vastaavan johtimen. Säikeiden määrä vaihtelee muutamasta tuhanteen Lisääntynyt joustavuus säikeen liikkeen ansiosta Hieman pidempi johdinreitti kiertyvän geometrian vuoksi Käytännön suunnittelussa painoero umpilankaan verrattuna on mitätön. 2. Mekaaniset ja sähköiset erot Joustavuus ja taivutussäde Säikeinen lanka tarjoaa huomattavasti enemmän joustavuutta: Soveltuu toistuvaan taivutukseen ja liikkeeseen Kestää väsymisvaurioita Kiinteä lanka on jäykempi: Vaatii suuremman vähimmäistaivutussäteen (yleensä 8–10 × johtimen halkaisija) Alttia rikkoutua toistuvan mekaanisen rasituksen vaikutuksesta Sähkövastus Tasavirta- ja vakiotehotaajuuksille (50/60 Hz): Kiinteällä johdolla on hieman pienempi vastus jatkuvan reitin vuoksi Kierrelangalla on hieman suurempi vastus johtuen säikeiden välisestä kosketuksesta Ero on tyypillisesti alle 1–2 % ja useimmissa sovelluksissa mitätön. Korkean taajuuden suorituskyky (ihovaikutus) Korkeammilla taajuuksilla virralla on taipumus virrata lähellä johtimen pintaa, ilmiö tunnetaan nimellä ihovaikutus . Vakiokerrattu lanka tarjoaa vain rajoitetun parannuksen Erikoisrakenteet, kuten Litz lanka tarvitaan vähentämään merkittävästi ihovaikutushäviöitä Kierrettyä lankaa käytetään siksi yleisesti ääni-, signaali- ja elektroniset sovellukset , ensisijaisesti joustavuuden vuoksi eikä sähköisen edun vuoksi. Kestävyys ja väsymiskestävyys Kierretty lanka toimii hyvin ympäristöissä, joissa on tärinää ja liikettä Kiinteä lanka on herkempi väsymiselle ja murtumiselle jännityspisteissä Tämä tekee lankalangasta suositellun vaihtoehdon: Autojen järjestelmät Teollisuuden laitteet Robotiikka ja liikkuvat kokoonpanot Päättäminen ja asennus Kiinteä lanka: Helppo asentaa ruuviliittimiin ja työntöliittimiin Säilyttää muotonsa asennuksen aikana Soveltuu pitkiin putkiajoihin Kierretty lanka: Vaatii holkit, puristusliittimet tai liittimet Löysättyjen säikeiden vaara, jos ne päätetään väärin Vaikeampi työntää pitkien putkien läpi Oikea lopettaminen on kriittinen estämiseksi ylikuumeneminen, valokaari tai yhteyshäiriö . Kustannusnäkökohdat Kiinteä lanka on tyypillisesti 10–20 % halvempi Kierrelangan valmistus on monimutkaisempaa Järjestelmän kokonaiskustannukset tulee kuitenkin ottaa huomioon sovellusvaatimukset pelkän materiaalihinnan sijaan . 3. Tyypilliset sovellukset Solid Wire -sovellukset Asuin- ja liikerakennusten johdotus Jakopaneelit ja kojeistot Kiinteät putki- tai kaapelihyllyasennukset Kierretyn langan sovellukset Virtajohdot ja jatkojohdot Autojen ja laivojen johdotus Teollisuuden koneet Robotiikka ja automaatiojärjestelmät Ääni- ja signaalikaapelit 4. Standardit ja koodien noudattaminen Molempien lankatyyppien on oltava sovellettavien standardien mukaisia, mukaan lukien: UL 83 National Electrical Code (NEC) IEC 60228 Yleinen käytäntö: Kiinteissä asennuksissa käytetään kiinteitä johtimia Joustavat sovellukset vaativat säikeitä johtimia Väärän tyypin käyttö voi johtaa koodirikkomuksia tai turvallisuusriskejä . 5. Parhaat käytännöt Käytä kiinteää lankaa vain vakaassa, liikkumattomassa ympäristössä Käytä kierrettyä lankaa kaikissa sovelluksissa, joihin liittyy liikettä tai tärinää Noudata aina asianmukaisia lopetusmenetelmiä Noudata paikallisia sähkömääräyksiä ja valmistajan ohjeita Johtopäätös Ero kierretyn ja kiinteän langan välillä on niissä mekaaninen käyttäytyminen ja käyttösopivuus virransiirtokyvyn sijaan. Kiinteä lanka tarjoaa yksinkertaisuuden, alhaisemmat kustannukset ja helpon asennuksen Säikeistetty lanka tarjoaa joustavuutta, kestävyyttä ja luotettavuutta liikkeen aikana Sopivan johdintyypin valinta varmistaa pitkän aikavälin suorituskyky, turvallisuus ja vaatimustenmukaisuus missä tahansa sähköjärjestelmässä.
