Johdanto

Kun maailmanlaajuinen aurinkosähköteollisuus (PV) jatkaa laajentumistaan, aurinkokaapelien suorituskyky on ratkaisevassa roolissa aurinkovoimajärjestelmien turvallisuuden, luotettavuuden ja pitkän aikavälin suorituskyvyn varmistamisessa.

Nykyaikaisten aurinkosähkökaapeleiden odotetaan toimivan yli 25 vuotta, kun ne ovat jatkuvasti alttiina seuraaville tekijöille:

• UV-säteilyä
• rankkaa sadetta
• Lämpötilan vaihtelut
• Mekaaninen jännitys
• Ulkoilmaolosuhteet

Viime vuosina AD7 ja AD8 Niistä on tullut yleisiä termejä Euroopan aurinkoenergiamarkkinoilla, erityisesti kelluville aurinkosähköille (FPV), maatalouden aurinkosähköille ja rannikon aurinkohankkeille.

Mutta mitä nämä arvosanat oikeastaan ​​tarkoittavat? Ovatko ne kaapelistandardeja vai yksinkertaisesti asennusluokituksia?

Tämä opas selittää erot AD7:n ja AD8:n välillä materiaalien, kaapelirakenteen, vedenpitävyyden ja tyypillisten sovellusten näkökulmasta.

---

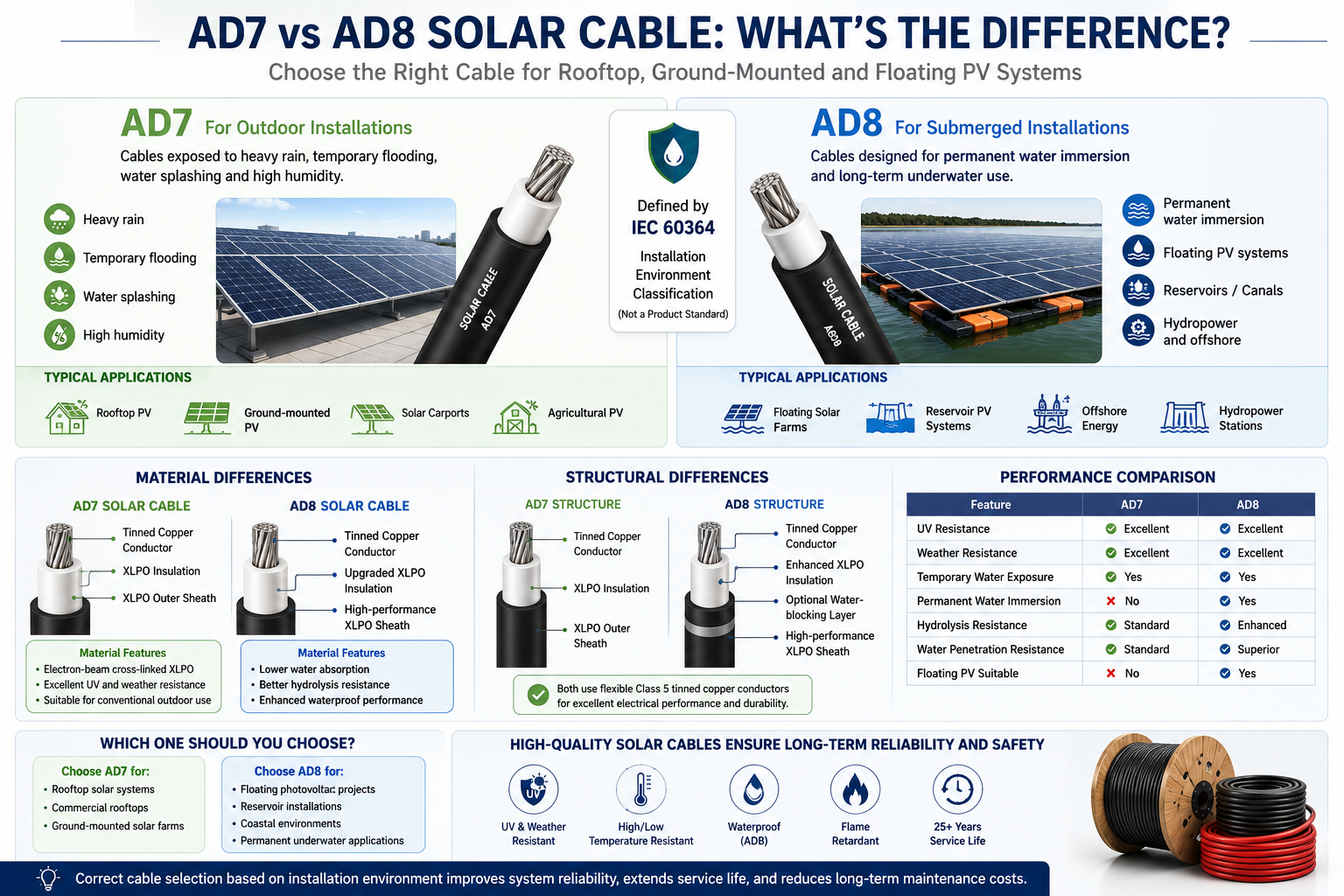

AD7 vs AD8 yhdellä silmäyksellä

AD7 ja AD8 ovat IEC 60364:n määrittelemät asennusympäristöluokitukset , ei tuotteen sertifiointistandardeja.

Tärkein ero on veden altistumisen taso.

---

Mikä on AD7?

AD7 on tarkoitettu ulkotiloihin, joissa kaapelit ovat usein alttiina kosteudelle, mutta ovat ei ole pysyvästi veden alla .

Tyypilliset sovellukset

• Katon aurinkopaneelijärjestelmät
• Maahan asennetut aurinkosähkölaitokset
• Aurinkovoimaiset autokatokset
• Maatalouden aurinkosähköhankkeet

Ympäristöolosuhteet

• rankkaa sadetta
• Väliaikainen tulva
• Veden roiskumista
• Korkea kosteus

Oikein suunniteltu AD7-asennus kestää pitkäaikaisen ulkoaltistuksen, mutta sitä ei ole tarkoitettu jatkuvaan vedenalaiseen käyttöön.

---

Mikä on AD8?

AD8 on suunniteltu paljon ankarampiin ympäristöihin, joissa kaapelit voivat pysyä kosketuksissa veden kanssa pitkiä aikoja.

Tyypilliset sovellukset

• Kelluvat aurinkosähköjärjestelmät (FPV).
• Säiliön aurinkovoimalat
• Uusiutuvan energian offshore-hankkeet
• Kastelukanavat
• Vesivoimalaitokset

Toisin kuin AD7, AD8-asennukset vaativat kaapeleita, jotka säilyttävät sähköisen suorituskyvyn myös pitkäaikaisen vesialtistuksen jälkeen.

---

Miksi tavalliset aurinkokaapelit eivät aina täytä AD8-vaatimuksia?

Monet tavalliset PV-kaapelit ovat kansainvälisesti tunnustettujen standardien mukaisia, kuten:

• EN 50618
• IEC 62930
• TÜV PV -sertifikaatti

Nämä kaapelit tarjoavat jo erinomaisen:

• UV-kestävyys
• Säänkestävyys
• Otsonin kestävyys
• Palonsuojaus
• Suorituskyky korkeassa lämpötilassa

Näiden standardien noudattaminen kuitenkin tekee ei automaattisesti takaa pitkäaikaista vedenalaista suorituskykyä .

Jatkuva uppoutuminen tuo lisähaasteita, kuten:

• Veden tunkeutuminen polymeerimateriaaleihin
• Eipeutettu eristyksen vanheneminen
• Alennettu dielektrinen lujuus
• Metalliosien korroosio
• Mekaaninen hajoaminen

Tästä syystä AD8-sovellukset vaativat lisäsuunnittelua tavanomaisten PV-kaapeleiden lisäksi.

---

Materiaalierot

AD7 aurinkokaapeli

Useimmissa AD7-aurinkokaapeleissa käytetään elektronisuihkuristisilloitettua XLPO-eristystä.

Keskeisiä ominaisuuksia ovat:

• Erinomainen UV-kestävyys
• Korkean lämpötilan kestävyys
• Hyvä joustavuus
• Pitkä käyttöikä ulkona

Nämä materiaalit toimivat hyvin perinteisissä ulkona olevissa aurinkosähköasennuksissa.

AD8 aurinkokaapeli

Verrattuna AD7:ään AD8-kaapeleissa on tyypillisesti päivitettyjä materiaalikoostumuksia, mukaan lukien:

• Pienempi veden imeytyminen
• Parannettu hydrolyysin vastustuskyky
• Parempi vedenestokyky
• Suuremman tiheyden omaavat silloitetut XLPO-yhdisteet

Nämä parannukset estävät kosteuden pitkäaikaisen tunkeutumisen ja ylläpitävät sähkön luotettavuutta.

---

Vaipan materiaalien vertailu

Ulkovaippa toimii kaapelin ensisijaisena ympäristönsuojelukerroksena.

Parannettu vaippakoostumus on yksi tärkeimmistä syistä, miksi AD8-kaapelit toimivat paremmin vedenalaisissa ympäristöissä.

---

Rakenteelliset erot

Vaikka AD7- ja AD8-kaapelit näyttävät usein ulkoisesti samanlaisilta, niiden sisäinen rakenne voi vaihdella merkittävästi.

Tyypillinen AD7-rakenne

• Luokan 5 tinattu kuparijohdin
• XLPO eristys
• XLPO ulkovaippa

Tämä rakenne tarjoaa erinomaisen joustavuuden ja säänkestävyyden.

Tyypillinen AD8-rakenne

• Luokan 5 tinattu kuparijohdin
• Parannettu XLPO-eristys
• Valinnainen vettä estävä kerros
• Tehokas XLPO-ulkovaippa
• Parannettu tiivistysrakenne

Nämä suunnittelun parannukset vähentävät veden tunkeutumista ja parantavat pitkän aikavälin kestävyyttä.

---

Vedenpitävyystestaus

Tavalliset aurinkosähkökaapelit käyvät läpi tyypillisesti:

• Eristysresistanssin testaus
• Korkeajännitetestaus
• UV-ikääntyminen
• Säänkestävyys testing
• Lämpöpyöräily

AD8-sovellukset vaativat usein lisätestausta, kuten:

• Pitkäaikainen veteen upottaminen
• Vedenläpäisytestaus
• Veden paineen testaus
• Eipeutettu ikääntyminen upotuksen jälkeen
• Sähköisen suorituskyvyn tarkastus upotuksen jälkeen

Hankkeen vaatimuksista riippuen nämä arvioinnit voivat kestää useita kuukausia.

---

Suorituskyvyn vertailu

---

Mikä kaapeli kannattaa valita?

AD7 on suositeltavaa:

• Asuinrakennusten kattojen aurinkosähköjärjestelmät
• Kaupalliset kattoprojektit
• Maahan asennetut aurinkovoimalat
• Teolliset aurinkosähköasennukset

AD8:a suositellaan:

• Kelluvat aurinkovoimalat
• Reservoir PV -projektit
• Rannikkoympäristöt
• Pysyvät vedenalaiset asennukset

AD8:n valitseminen tavallisiin kattojärjestelmiin lisää yleensä projektikustannuksia ilman merkittävää lisäarvoa.

---

Tulevaisuuden näkymät

Kelluvien aurinkosähkövoimaloiden odotetaan kasvavan nopeasti seuraavan vuosikymmenen aikana:

• Tehokkaampaa maankäyttöä
• Vähentynyt veden haihtuminen
• Aurinkomoduulien tehokkuutta parannettu luonnollisen jäähdytyksen ansiosta
• Parempi integrointi vesivoimainfrastruktuuriin

Kun kelluva aurinkoenergia jatkaa laajentumistaan, myös korkean suorituskyvyn vedenpitävien aurinkokaapeleiden ja kehittyneiden eristysmateriaalien kysyntä kasvaa.

---

Johtopäätös

Ero AD7:n ja AD8:n välillä ulottuu paljon pidemmälle kuin vedenpitävä suorituskyky.

Vaikka molemmat soveltuvat aurinkosähkön ulkoasennuksiin, AD8-kaapelijärjestelmät on erityisesti suunniteltu jatkuvaan veteen upotukseen parannettujen materiaalien, optimoidun kaapelirakenteen ja vaativamman vedenpitävyystestauksen ansiosta.

Perinteisissä katolle ja maahan asennetuissa aurinkosähköjärjestelmissä sertifioidut EN 50618- tai IEC 62930 -aurinkokaapelit ovat edelleen ensisijainen ratkaisu. Kuitenkin kelluviin aurinkosähköprojekteihin ja muihin upotettuihin ympäristöihin AD8-luokiteltu kaapeliratkaisut tarjoavat pitkän aikavälin luotettavuuden, jota vaaditaan vuosikymmenien turvalliseen käyttöön.

Sopivan kaapelin valitseminen asennusympäristön perusteella on välttämätöntä järjestelmän luotettavuuden maksimoimiseksi, käyttöiän pidentämiseksi ja ylläpitokustannusten vähentämiseksi.
