Kotiverkkoa luotaessa monet ihmiset kohtaavat yleisen kysymyksen: Tarvitsenko suojatun Ethernet-kaapelin (STP) vai riittääkö suojaamaton kaapeli (UTP)? Eron ymmärtäminen ja tietoisuus siitä, milloin suojaaminen on tärkeää, voi auttaa sinua tekemään älykkäämmän ja kustannustehokkaamman päätöksen kotiasi varten. Mikä on suojattu Ethernet-kaapeli? Suojatussa Ethernet-kaapelissa (STP) on ylimääräinen suojakerros – yleensä kalvo tai punottu suojaus – kiedottu sisäisten johtoparien ympärille. Tämä suojaus auttaa vähentämään sähkömagneettiset häiriöt (EMI) ja radiotaajuushäiriö (RFI) . Sitä vastoin suojaamattomat kierretyt parikaapelit (UTP) luottavat vain johtojen kiertymiseen häiriöiden minimoimiseksi ja ovat yleisimmin käytettyjä. kaapelit kodeissa. Tärkeimmät erot STP:n ja UTP:n välillä Ominaisuus Suojattu (STP) Suojaamaton (UTP) Häiriösuojaus Korkea Kohtalainen Kustannukset Korkeaer Alempi Asennuksen monimutkaisuus Vaikeampaa Helppoa Joustavuus Vähemmän joustava Joustavampi Maadoitusvaatimus Pakollinen Ei vaadita Tarvitsetko suojattua Ethernet-kaapelia kotiin? 1. Tyypilliset kotiympäristöt: Ei, et Useimmille kotitalouksille UTP-kaapelit (kuten Cat5e, Cat6 tai Cat6a) ovat enemmän kuin riittäviä. Koteissa ei yleensä ole tarpeeksi sähkömagneettisia häiriöitä oikeuttaakseen suojattujen kaapelien lisäkustannukset ja monimutkaisuuden. Jos asetuksesi sisältää: Normaalit Wi-Fi-reitittimet Pelikonsolit Älytelevisiot Kotitoimistot Silloin UTP tarjoaa erinomaisen suorituskyvyn ilman ongelmia. 2. Kun suojattu kaapeli saattaa olla tarpeen On joitakin erityistilanteita, joissa STP-kaapeleilla on järkeä: a. Korkeat häiriöalueet Jos Ethernet-kaapelisi kulkevat lähellä: Voimalinjat Teollisuuden laitteet Suuret laitteet (esim. LVI-järjestelmät) Suojaus voi auttaa ylläpitämään signaalin eheyttä. b. Edistyneet älykodit Kodit, joissa on laajat automaatiojärjestelmät tai tiheät johdotukset, voivat hyötyä häiriöiden vähenemisestä. c. Pitkä kaapeli kulkee Jos käytät Ethernetiä pitkiä matkoja (lähellä 100 metrin rajaa), suojaus voi auttaa vähentämään signaalin heikkenemistä. d. Ulkoasennukset Suojattuja kaapeleita käytetään usein ulko- tai maanalaisissa asennuksissa, varsinkin kun ne on yhdistetty sääsuojaukseen. Tärkeä huomio: Maadoitus Yksi kriittinen tekijä, joka usein unohdetaan, on kunnollinen maadoitus . Suojatut kaapelit on maadoitettava oikein; muuten he voivat: Suorittavat huonommin kuin suojaamattomat kaapelit Toimi kuten antennit ja aiheuta häiriöitä Useimmille asunnonomistajille asianmukainen maadoitus lisää tarpeetonta monimutkaisuutta. Kustannus vs. hyöty -analyysi UTP-kaapeli : Edullinen, helppo asentaa ja luotettava 95 %:lle kotikäyttäjistä STP kaapeli : Kalliimpi, vaikeampi asentaa ja hyödyttää vain tietyissä skenaarioissa Tyypillisessä kotiverkossa ylimääräinen investointi suojattuun kaapeliin ei yleensä johda havaittaviin suorituskyvyn parannuksiin. Paras suositus kotikäyttäjille Useimmille käyttäjille paras valinta on: Cat6 tai Cat6a UTP-kaapeli tulevaisuuden turvaamiseksi Laadukkaat liittimet ja asianmukainen kaapelinhallinta Tämä asennus tarjoaa erinomaisen nopeuden, vakauden ja arvon ilman tarpeettomia komplikaatioita. Johtopäätös Tarvitsetko siis suojatun Ethernet-kaapelin kotiisi? Useimmissa tapauksissa vastaus on ei. Ellet ole tekemisissä korkeiden häiriöiden ympäristöissä, monimutkaisissa asennuksissa tai erikoisasennuksissa, suojaamattomat Ethernet-kaapelit ovat enemmän kuin tarpeeksi luotettavaan ja nopeaan kotiverkkoon. Oikean kaapelin valitseminen ei tarkoita edistyneimmän vaihtoehdon hankkimista, vaan sen valitsemista, mikä sopii todellisiin tarpeisiisi. Useimmille kotitalouksille yksinkertainen, hyvin asennettu UTP-kaapelointi on älykkäin ja tehokkain ratkaisu. Jos suunnittelet kotiverkkoasi ja haluat ulkoasuun perustuvia suosituksia, kysy rohkeasti – oikean perustan saaminen ratkaisee kaiken.

Johdanto Nykyaikaisissa rakennus- ja infrastruktuuriprojekteissa paloturvallisuus on kriittinen näkökohta – varsinkin kaapelien valinnassa. Tulipalon aikana kaapelit voivat vaikuttaa merkittävästi savutasoon, ilmanlaatuun ja näkyvyyteen, mikä vaikuttaa suoraan evakuointiin ja hätätoimiin. Tämä on paikka LSZH kaapeli (Matala Smoke Zero Halogeenikaapeli) on tärkeä rooli. Perinteisiin PVC-kaapeleihin verrattuna LSZH-kaapelit on suunniteltu vähentämään savupäästöjä ja eliminoimaan haitallisia halogeenikaasuja. Tässä artikkelissa selitämme, mikä LSZH-kaapeli on, sen tärkeimmät edut, missä sitä tulisi käyttää ja asiaankuuluvat kansainväliset standardit. Mikä on LSZH-kaapeli? LSZH-kaapeli tarkoittaa Matala Smoke Zero Halogeenikaapeli , kaapelityyppi, joka on valmistettu materiaaleista, jotka tuottavat: Matala savutaso altistuessaan tulelle Ei halogeenipohjaisia kaasuja , kuten kloori tai bromi Toisin kuin perinteiset PVC-kaapelit, LSZH-kaapelit on erityisesti suunniteltu parantamaan turvallisuutta palo-olosuhteissa. Tärkeimmät ominaisuudet Matala savu (LS): Vähentää savun tiheyttä ja auttaa säilyttämään näkyvyyden evakuoinnin aikana. Nollahalogeeni (ZH): Estää syövyttävien ja myrkyllisten kaasujen vapautumisen, jotka voivat vahingoittaa ihmisiä ja vaurioittaa laitteita. Miksi LSZH-kaapeli on turvallisempi kuin PVC-kaapeli? Perinteiset PVC-kaapelit voivat palaessaan vapauttaa tiheää mustaa savua ja syövyttäviä kaasuja, kuten kloorivetyä (HCl). Nämä kaasut voivat: aiheuttaa vakavaa hengitysteiden ärsytystä vähentää näkyvyyttä syövyttää elektroniikkalaitteita vahingoittaa infrastruktuuria Sitä vastoin LSZH-kaapelit vähentävät näitä riskejä merkittävästi. LSZH-kaapelin tärkeimmät turvallisuusedut Parempi näkyvyys tulipalon aikana Vähentynyt myrkyllisten kaasujen päästö Pienempi korroosion riski laitteisiin Parannettu matkustajien ja pelastusryhmien turvallisuus Näiden etujen vuoksi LSZH-kaapeleita käytetään laajalti ympäristöissä, joissa paloturvallisuus on etusijalla. Missä LSZH-kaapelia käytetään? LSZH-kaapeleita käytetään yleisesti suljetussa tai tiheässä ympäristössä jossa savu ja myrkylliset kaasut aiheuttavat vakavia riskejä. 1. Julkinen liikennejärjestelmät Metroasemat ja tunnelit Lentokentät Rautatieasemat Nämä ympäristöt vaativat tiukkoja paloturvallisuustoimenpiteitä suurien matkustajamäärien ja monimutkaisten evakuointireittien vuoksi. 2. Terveydenhuolto- ja koulutuspalvelut Sairaalat Hoitokodit Koulut ja yliopistot Näiden tilojen asukkaat saattavat tarvita enemmän aikaa evakuoidakseen, mikä tekee vähäsavuisten ympäristöjen välttämättömäksi. 3. Korkeat rakennukset Toimistotornit Asuinkompleksit Korkeissa rakennuksissa evakuointi voi kestää kauemmin, mikä lisää savunhallinnan merkitystä. 4. Kaupalliset ja julkiset tilat Ostoskeskukset Näyttelykeskukset Kongressihallit Suuri väkitiheys tekee näkyvyydestä ja ilmanlaadusta kriittisiä hätätilanteissa. 5. Palvelinkeskukset ja kriittinen infrastruktuuri Datakeskukset Valvontahuoneet Voimalaitokset LSZH-kaapelit auttavat suojaamaan herkkiä laitteita happamien kaasujen aiheuttamalta korroosiolta. Kuinka tunnistaa LSZH-kaapeli LSZH-kaapeleita hankittaessa on tärkeää varmistaa sekä merkinnät että vaatimustenmukaisuusstandardit. Yhteiset merkinnät Saatat löytää seuraavat merkinnät kaapelin kuorista: LSZH / LSOH HFFR (halogeeniton palonestoaine) Tärkeä huomautus Kaikki vähän savua sisältävät kaapelit eivät ole täysin halogeenittomia. Vahvista aina seuraavasti: tekniset tiedot testiraportit todistusasiakirjat LSZH-kaapelin kansainväliset standardit Suorituskyvyn ja turvallisuuden varmistamiseksi LSZH-kaapelit testataan yleensä kansainvälisten standardien mukaisesti: IEC 60332 – Liekin leviäminen IEC 61034 – Savun tiheys IEC 60754 – Halogeenikaasupäästöt ja happamuus Näiden standardien noudattaminen on olennaista valittaessa kaapeleita säänneltyihin projekteihin. LSZH-kaapeli vs PVC-kaapeli Ominaisuus LSZH kaapeli PVC kaapeli Savupäästöt Low Korkea Halogeenisisältö Ei mitään Sisältää klooria Myrkyllisen kaasun vapautuminen Minimaalinen Korkea Korroosioriski Low Korkea Paloturvallisuustaso Korkea Kohtalainen Milloin sinun pitäisi valita LSZH-kaapeli? Sinun tulee harkita LSZH-kaapelia, kun: projekti sisältää yleisiä turvallisuusvaatimuksia asennus on sisällä suljetut tai huonosti ilmastoidut tilat paikalliset määräykset tai projektin tekniset tiedot edellyttävät vähäsavuiset tai halogeenittomat kaapelit suojelemassa herkkiä laitteita on tärkeää Johtopäätös LSZH-kaapeli on kriittinen ratkaisu paloturvallisuuden parantamiseen nykyaikaisessa infrastruktuurissa. Vähentämällä savua ja eliminoimalla halogeenikaasuja se auttaa suojaamaan sekä ihmishenkiä että arvokkaita laitteita. Turvallisuusmääräysten kehittyessä maailmanlaajuisesti LSZH-kaapelista on tulossa yhä tärkeämpi valinta insinööreille, urakoitsijoille ja projektien omistajille. Kun valitset kaapeleita, varmista aina kansainvälisten standardien noudattaminen ja varmista, että tuote todella täyttää LSZH:n suorituskykyvaatimukset. FAQ Mitä LSZH tarkoittaa? LSZH tulee sanoista Low Smoke Zero Halogen. Onko LSZH-kaapeli pakollinen? Monissa projekteissa – erityisesti julkisissa rakennuksissa ja liikennejärjestelmissä – LSZH-kaapelia vaaditaan usein määräysten tai eritelmien mukaan. Onko LSZH-kaapeli kalliimpaa? Kyllä, LSZH-kaapelit ovat tyypillisesti kalliimpia kuin PVC-kaapelit, mutta ne tarjoavat huomattavasti paremman turvallisuuden. Onko LSZH-kaapeli ympäristöystävällinen? LSZH-kaapeleita pidetään ympäristöystävällisempinä palotilanteissa, koska niistä vapautuu vähemmän myrkyllisiä ja syövyttäviä aineita.

Cross-Linked Polyethylene (XLPE) -eristeisten kaapeleiden suunniteltu käyttöikä on tyypillisesti 20-30 vuotta. Kuitenkin varsinaisessa käytössä, fyysinen käyttöikä nykyaikaisen XLPE kaapelit voi olla 40–60 vuotta, jos niitä ei käytetä pitkäaikaisesti enimmäiskuormitusrajoilla ja ne on suojattu äärimmäisiltä ympäristövahingoilta. Nimelliskäyttölämpötilassa 90°C eristemateriaali säilyttää korkean dielektrisen lujuuden. Kuitenkin, kun käyttölämpötila nousee 95–105 °C:een, kaapelin odotettu käyttöikä putoaa vain 7–30 vuoteen. XLPE-kaapeleista on tullut keski-, korkea- ja erittäin korkeajännitteisten sähköverkkojen ydinrunko niiden erinomaisten sähköeristysominaisuuksien, erittäin alhaisen dielektrisen häviön, erinomaisen lämmönkestävyyden ja korkean mekaanisen lujuuden ansiosta. Kaapelin käyttöikä on dynaaminen hajoamisfunktio, joka määräytyy yhdessä lämpötilan, sähkökentän, kosteuden (vesipuuvaikutus) ja mekaanisen rasituksen perusteella. Keskeiset elinikätiedot ja kansainväliset standardit Suunnittelun perusta: Kansainväliset standardit, kuten IEC 60502, määräävät tiukasti XLPE-kaapeleiden suurimman sallitun jatkuvan johtimen käyttölämpötilan 90 °C. Tämä kynnysarvo on asetettu korkeamolekyylisten polymeerien termisen oksidatiivisen hajoamisnopeuden perusteella. Lämpötilarajat: XLPE-kaapeleiden sallittu hätäylikuormituslämpötila on 105°C - 130°C, kun taas hetkellinen lämpötila, jonka ne kestävät oikosulun aikana, voi olla jopa 250°C (enintään 5 sekuntia). Todellinen käyttöikä: Normaalissa 90°C käyttölämpötilassa XLPE-materiaalin odotettu käyttöikä on 40-60 vuotta. Jos kaapeli toimii jatkuvasti osakuormitusolosuhteissa todellisissa sovelluksissa (esimerkiksi johtimen lämpötilan ollessa noin 70 °C), sen todellinen käyttöikä voi helposti ylittää 50 vuoden rajan. XLPE-kaapeleiden ydinvanhenemismekanismit Kaapelieristeen vanheneminen on peruuttamaton fysikaalinen ja kemiallinen prosessi, joka johtaa dielektrisen lujuuden heikkenemiseen. Ensisijaisia mekanismeja ohjaavat seuraavat neljä rasitusta: Terminen ikääntyminen: Pitkäaikainen altistuminen korkeille lämpötiloille aiheuttaa termistä oksidatiivista hajoamista. Makroskooppisesti tämä ilmenee materiaalin haurastumisena, jolloin murtovenymä (EAB) ja vetolujuus laskevat merkittävästi. Teknisissä arvioinneissa, kun EAB laskee 50 prosenttiin alkuperäisestä arvostaan, sitä pidetään materiaalin "fyysisen käyttöiän lopussa". Sähköinen vanheneminen: Mikroskooppiset viat (kuten tyhjiöt tai epäpuhtaudet) eristyskerroksessa aiheuttavat sähkökentän vääristymiä, mikä johtaa osittaiseen purkaukseen (PD). Ajan myötä sähkökorroosio muodostaa "sähköpuun", joka lopulta tunkeutuu eristekerroksen läpi, mikä johtaa katastrofaaliseen hajoamiseen. Avaruusvarauksen kertyminen korkeajännitteisissä tasavirtasovelluksissa (HVDC) pahentaa myös sähkökentän vääristymiä. Vesipuut: Tämä on "näkymätön tappaja" kosteissa ympäristöissä. Vaihtelevan sähkökentän vaikutuksesta kosteus tunkeutuu eristeen sisällä oleviin mikroskooppisiin vaurioihin muodostaen puumaisen verkoston vedellä täytettyjä mikrotyhjiöitä. Tämä vähentää merkittävästi eristimen yleistä jännitteenkestokykyä. Mekaaninen ja kemiallinen rasitus: Jos asennuksen aikana ei noudateta vähimmäistaivutussädevaatimuksia (mekaaninen väsymys), mikroskooppisia tyhjiä tiloja laajennetaan, mikä edistää suuresti osittaisen purkauksen alkamista ja veden muodostumista. Lisäksi anionit, kuten kloridi-ionit, meriympäristöissä voivat laukaista kemiallisen hajoamisen korkeissa lämpötiloissa, mikä aiheuttaa jyrkän laskun XLPE:n tilavuusresistanssissa. Elinajan ennustaminen ja kehittyneet diagnostiikkamenetelmät Jäljellä olevan käyttöiän (RUL) arvioimiseksi tarkasti teollisuus käyttää seuraavia matemaattisia malleja ja ainetta rikkomattomia testaustekniikoita: Matemaattiset mallit Lämpöelämän ennustemalli: Perustuu Arrheniuksen yhtälöön. Tämä malli paljastaa eksponentiaalisen suhteen lämpötilan ja käyttöiän välillä: jokaista 10 °C:n lämpötilan laskua kohden lämpövanhenemisen elinikä kaksinkertaistuu. Sähköinen stressielämän malli: Perustuu käänteistehomalliin (IPM). Sen avainparametri, jännitekestävyyskerroin (VEC), mittaa materiaalin kestävyyttä sähköistä ikääntymistä vastaan. Korkealaatuisten XLPE-materiaalien VEC on tyypillisesti välillä 15-30. Diagnostisten menetelmien kehitys DC Hipot (tasavirran korkean potentiaalin testaus): Tämä on nyt vanhentunut ja erittäin tuhoisa. Korkea tasajännite kerää "tilavarausta" XLPE-eristeen sisään. Kun AC-toiminta jatkuu, päällekkäiset sähkökentät voivat välittömästi rikkoa herkän eristekerroksen. VLF (Very Low Frequency) -testaus: Alan suosima vaihtoehto. Se käyttää erittäin matalataajuista (0,1 Hz) vaihtovirtaa, mikä välttää tilavarauksen vaikutuksen ja aiheuttaa vakavasti huonontuneet viat hajoamaan turvallisesti kontrolloidun testauksen aikana. Tan Delta (Dilectric Loss Angle Tangent) -diagnostiikka: "Kultastandardi" vesipuiden ikääntymisen ja kosteuden sisäänpääsyn arvioimiseksi XLPE-kaapeleissa. Mittaamalla häviöarvojen epälineaarista kasvua testausjännitteen noustessa ("Tip-up"-ilmiö), se kvantifioi tarkasti ikääntymisen vakavuuden. Osittaispurkauksen (PD) valvonta: Käytetään eristekerroksen mikroskooppisten vikojen (esim. ilmaraot liitoksissa tai vaurioituneet suojakerrokset) tarkkaan havaitsemiseen. Suunnittelukäytännöt ja laadunvarmistus XLPE-kaapelin käyttöiän pidentämiseksi XLPE-kaapeleiden yli 50 vuoden käyttöiän saavuttaminen edellyttää kattavaa laadunvalvontaa valmistuksesta käyttöön: Lopullinen hallinta valmistuksessa ja korkealaatuisten materiaalien valinnassa Erittäin puhtaita materiaaleja on käytettävä ja tuotettava erittäin puhtaassa ympäristössä. Kolminkertaisen suulakepuristusprosessin toteuttaminen varmistaa atomitason sidoksen johdinsuojan, XLPE-eristekerroksen ja eristyssuojan välillä, mikä eliminoi kokonaan kerrosten väliset ilmaraot, jotka voivat laukaista osittaisen purkauksen. Käyttämällä Tree-Retardant XLPE (TR-XLPE) -materiaaleja ja kattavia vedensulkurakenteita (pitkittäiset vettä hylkivät langat/teipit, säteittäiset vettä hylkivät vaipat) ulkoisen kosteuden täydelliseen eristämiseen. Yhteensopiva asennus ja mekaaninen suojaus Taivutussäde (vähintään 10-15 kertaa ulkohalkaisija) ja vetojännitys on valvottava tarkasti eristekerroksen mikrohalkeamien estämiseksi. Liitokset ja päätteet ovat kaapelilinjan haavoittuvimmat osat. Niiden valmistus on suoritettava suhteellisen kuivassa, pölyttömässä ympäristössä, jotta vältetään epäpuhtauksien pääsy. Toimintaympäristön optimointi ja lämmönhallinta Säilytä kohtuullinen väli kaapeleiden välillä helpottaaksesi lämmön haihtumista ja estääksesi lämmön kerääntymisen. On suositeltavaa ottaa käyttöön vähennetty toiminta, jolloin jätetään riittävä kapasiteettimarginaali pitkäaikaisen täyden kuormituksen välttämiseksi. Asenna luotettavat ylijännitesuojat (ukkossuojat), jotka vaimentavat kytkentäylijännitteiden ja salamaniskujen aiheuttamia suurtaajuisia jännitepiikkejä. Usein kysytyt kysymykset: K1: Miksi nykyaikaiset sähköjärjestelmät käyttävät laajalti XLPE-kaapeleita perinteisten PVC-kaapeleiden sijaan? V: XLPE:ssä (Cross-Linked Polyethylene) on kolmiulotteinen verkotettu lämpökovettuva rakenne, joka mahdollistaa jatkuvan käyttölämpötilan 90 °C:seen asti, mikä ylittää huomattavasti PVC:n (enintään 70 °C). Lisäksi XLPE:llä on korkeampi dielektrinen lujuus, pienempi dielektrisyyshäviö, eikä se vapauta myrkyllisiä halogeenikaasuja palaessaan. Se ylittää PVC-kaapeleita kattavasti sekä käyttöiän että sähköisen suorituskyvyn osalta. Q2: XLPE-kaapelin suurin käyttölämpötila on 90°C. Saattaako tämän lämpötilan ajoittain ylittäminen kaapelin palamaan välittömästi? V: Se ei pala heti, mutta se nopeuttaa lämpöikääntymistä. Kansainväliset standardit sallivat lyhytaikaisen hätäylikuormituksen 105°C tai jopa 130°C asti. Kuitenkin Arrhenius-vanhenemismallin mukaan lämpötila ylittää nimellisarvon jokaista 10°C:ta kohden, jolloin eristekerroksen hajoamisnopeus kaksinkertaistuu. Pitkäaikainen ylikuumeneminen lyhentää kaapelin kokonaiskäyttöikää huomattavasti. Kysymys 3: Mikä on "Water Treeing" ja kuinka se voidaan estää? V: Vesipuusto on puumainen mikrotyhjiöiden verkosto, joka muodostuu, kun kosteus tunkeutuu eristeen mikroskooppisiin vaurioihin ja jatkuu jatkuvasti vaihtelevan sähkökentän ja kostean ympäristön yhteisvaikutuksen alaisena XLPE-kaapeleissa. Ennaltaehkäisymenetelmiä ovat: vettä estävien mallien (kuten säteittäisten vettä estävien suojusten ja pitkittäisten vettä estävien langoiden) käyttö, puuta hidastavien materiaalien (TR-XLPE) käyttö ja sen varmistaminen, ettei kaapelin ulkovaippa naarmuunnu asennuksen aikana. Q4: Haluan testata useiden vuosien ajan käytössä olleiden kaapelien eristystilan. Voinko käyttää tavallista DC Hipot -testeriä? V: Ei todellakaan. Perinteisten suurjännite-DC-testien suorittaminen XLPE-kaapeleilla on erittäin tuhoisaa. Korkea tasajännite kerää "tilavarausta" eristeeseen. Kun vaihtovirta on palautettu testin jälkeen, eristekerros – joka olisi muuten saattanut toimia normaalisti – on erittäin herkkä välittömälle rikkoutumiselle. K5: Jos DC Hipot -testausta ei pitäisi käyttää, miten XLPE-kaapeleiden ikääntymisaste tulisi arvioida tieteellisesti? V: Alan standardit suosittelevat erittäin alhaisen taajuuden (VLF, 0,1 Hz) AC-kestojännitetestauksen käyttöä yhdistettynä Tan Delta (Dilectric Loss Angle Tangent) -diagnostiikkaan. VLF-testaus ei synnytä haitallisia tilavarauksia, kun taas Tan Delta -testaus voi määrittää tarkasti kaapelin sisällä olevan veden muodostumisen vakavuuden mittaamalla vuotovirran epälineaariset kasvuominaisuudet (Tip-up) eri jännitteillä, mikä auttaa sinua suunnittelemaan ennaltaehkäiseviä vaihtoja. Etsitkö erittäin luotettavia XLPE-kaapeleita seuraavaan projektiisi? > HUAPU CABLE:n suunnittelutiimimme on valmis auttamaan sinua valitsemaan, mukauttamaan ja asentamaan kaapeleita. Ota meihin yhteyttä jo tänään saadaksesi teknistä konsultaatiota tai mukautetun tarjouksen.

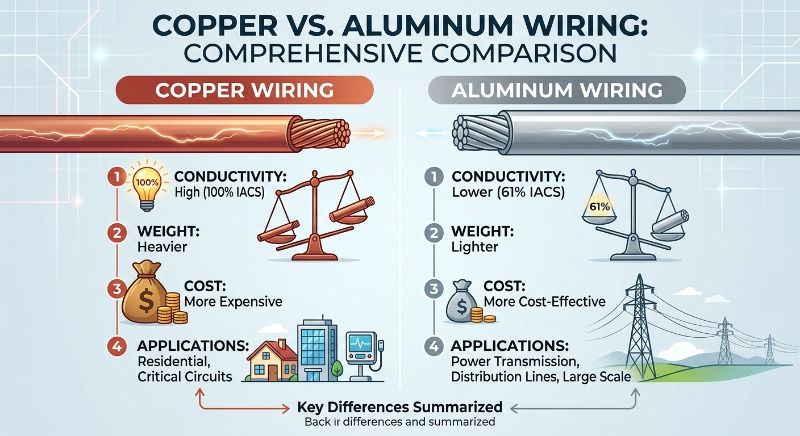

Johdanto Kupari- ja alumiinijohdotus on yleinen vertailu sähkösuunnittelussa, koska molempia materiaaleja käytetään laajalti, mutta ne palvelevat erilaisia ​​tarpeita. Kupari tunnetaan paremmasta johtavuudesta ja kompaktista mitoituksesta, kun taas alumiini on kevyempää ja kustannustehokkaampaa monissa suurissa sovelluksissa. Tämä opas selittää kuparijohdotuksen ja alumiinijohdotuksen edut ja haitat, jotta lukijat voivat valita oikean vaihtoehdon suorituskyvyn, budjetin ja asennusvaatimusten perusteella. 1. Sähkönjohtavuus Johtavuus on tärkein tekninen ero kupari- ja alumiinijohdotuksen välillä. Se mitataan yleisesti kansainvälistä hehkutettua kuparistandardia (IACS) vastaan, jossa kupari on asetettu 100 %:ksi. Kupari: Kuparilla on erinomainen johtavuus ja se voi kuljettaa enemmän virtaa pienemmässä johdossa. Tämä tekee siitä vahvan valinnan asuinrakennuksiin, liikerakennuksiin, moottoreihin, muuntajiin ja muihin tilaaherkkiin piireihin. Alumiini: Alumiini johtaa sähköä hyvin, mutta noin 61 % kuparin johtavuudesta. Saman kuorman kantamiseksi alumiinijohdotuksen on käytettävä suurempaa poikkipinta-alaa, mikä voi vaikuttaa putkien täyttöön ja asennuksen joustavuuteen. 2. Paino ja asennus Painolla on väliä kuljetuksissa, tukirakenteiden suunnittelussa ja asennustyössä. Tässä luokassa alumiinilla on suuri etu. Kupari: Kupari on tiheää ja huomattavasti raskaampaa kuin alumiini. Tämä ylimääräinen paino on yleensä hallittavissa lyhyillä rakennusajoilla, mutta siitä tulee haitta yläpuolisessa voimansiirrossa, jossa voidaan tarvita vahvempia tukia. Alumiini: Alumiini on noin kolmasosa kuparin tiheydestä, joten se on ensisijainen valinta moniin ilmajohtoihin ja pitkäjänteisiin sovelluksiin. Sen kevyempi paino voi vähentää rakenteellista kuormitusta ja asennuskustannuksia. 3. Kustannusten vertailu Budjetti on usein ratkaiseva tekijä kupari- ja alumiinijohdotusprojekteissa. Kupari: Kupari on tyypillisesti kalliimpaa raaka-ainehinnan ja jalostuskustannusten vuoksi. Vastineeksi se tarjoaa erinomaisen suorituskyvyn pienemmässä paketissa ja sitä suositaan usein silloin, kun pitkän aikavälin luotettavuus on etusijalla. Alumiini: Alumiini on yleensä halvempi vaihtoehto ja voi luoda huomattavia säästöjä suurissa asennuksissa. Projektin kokonaiskustannuksiin tulisi kuitenkin sisältyä myös liittimen valinta, päätteiden laatu ja alumiinijohtimille suunnitellut asennuskäytännöt. 4. Turvallisuus ja pitkäaikainen suorituskyky Moderni alumiiniset kaapelit voi olla turvallinen, kun se on oikein suunniteltu, päätetty ja huollettu. Tärkeintä on käyttää oikeita laitteita, vääntömomenttiarvoja ja liittimiä, jotka on mitoitettu alumiinille. Kupari: Kupari on mekaanisesti kestävää ja vähemmän altis lämpölaajenemisen aiheuttamille liitäntäongelmille. Sitä käytetään laajalti kriittisissä piireissä, koska se toimii jatkuvasti ajan mittaan. Alumiini: Alumiini laajenee ja supistuu enemmän kuin kupari lämpötilan muuttuessa, joten löysät tai yhteensopimattomat päätteet voivat aiheuttaa lämmön kertymistä. Oikein määritellyt liittimet ja nykyaikaiset asennustavat auttavat vähentämään tätä riskiä. Pikavertailutaulukko Ominaisuus Kupari johdotus Alumiini johdot Johtavuus Korkeampi (100 % IACS) Alempi (noin 61 % IACS) Johdon koko Pienempi samalle virralle Suurempi samalla virralla Paino Raskaampi Kevyempi Kustannukset Korkeammat materiaalikustannukset Pienemmät materiaalikustannukset Yleiset käyttötavat Asuinrakennusten johdotukset, kaupalliset johdotukset, moottorit, muuntajat, kriittiset piirit Ilmajohdot, jakelu, pitkäjänteiset ja kustannusherkät projektit Kumpi sinun pitäisi valita? Kupari on edelleen vakiovalinta useimmissa asuin- ja kaupallisissa johdotussovelluksissa, koska se tarjoaa vahvan johtavuuden, kompaktin koon ja luotettavan pitkän aikavälin suorituskyvyn. Alumiini on erinomainen vaihtoehto, kun paino ja hinta ovat tärkeimmät huolenaiheet, erityisesti siirto- ja jakeluprojekteissa, joissa suuremmat johdinkoot ovat hyväksyttäviä. Alumiinijohdotuksissa oikeat liittimet, yhteensopivat laitteet ja oikeat asennustavat ovat välttämättömiä ylikuumenemisen, valokaaren ja ennenaikaisten vikojen estämiseksi. Usein kysytyt kysymykset Onko alumiinijohdot turvallisia? Kyllä, moderni alumiinijohdotus voi olla turvallista, kun se on asennettu oikeilla liittimillä, laitteilla ja vääntömomenttiasetuksella. Vanhemmat haarapiirit alumiinijohdot aiheuttivat ongelmia pääasiassa huonojen liitäntöjen ja yhteensopimattomien komponenttien vuoksi. Miksi kuparia suositaan rakennuksissa? Kupari on suositeltavampi, koska se kuljettaa enemmän virtaa pienemmässä koossa ja on helpompi päätellä monissa rakennussovelluksissa. Se on myös vähemmän herkkä lämpölaajenemisen aiheuttamille yhteysongelmille. Missä alumiinijohtoja käytetään useimmiten? Alumiinia käytetään yleisesti ilmajohdoissa, jakelujärjestelmissä ja joissakin suurissa teollisissa tai kaupallisissa sovelluksissa, joissa alennettu paino ja alhaisemmat kustannukset ovat tärkeitä. Key Takeaways Kupari on parasta, kun johtavuus, kompakti koko ja pitkäaikainen luotettavuus ovat etusijalla. Alumiini on paras, kun alhaisemmat kustannukset ja kevyempi paino ovat tärkeämpiä kuin johtimen koko. Alumiinijohdotuksen turvallinen suorituskyky riippuu asianmukaisista liittimistä, liittimistä ja koodin mukaisesta asennuksesta. Johtopäätös Kupari- ja alumiinijohdotuspäätös riippuu projektisi tavoitteista. Valitse kupari, kun suorituskyky, kompakti koko ja pitkäaikainen luotettavuus ovat tärkeitä. Valitse alumiini, kun pienempi paino ja alhaisemmat materiaalikustannukset ovat etusijalla, ja varmista, että asennuksessa käytetään oikeita liittimiä ja koodin mukaisia ​​laitteita.

Mitä ovat rakennusjohdot ja miksi niillä on merkitystä? Rakennusjohdot ovat eristettyjä sähköjohtimia, jotka on asennettu seiniin, kattoihin, putkiin ja kaapelihyllyihin sähkön jakamiseksi asuin-, liike- ja teollisuusrakenteissa. Ne muodostavat minkä tahansa sähköjärjestelmän selkärangan – ilman oikein valittuja ja asennettuja rakennusjohtoja, valaistus, LVI, pistorasiat ja kriittiset laitteet eivät yksinkertaisesti voi toimia turvallisesti. Yhdysvaltain palohallinnon mukaan sähköpalot aiheuttavat noin 51 000 kotipaloa vuosittain aiheuttaen yli 1,3 miljardin dollarin omaisuusvahinkoja. Huomattava osa näistä tapauksista johtuu virheellisestä johdotuksesta – alimitoista johtimista, huonosta eristyksestä tai materiaaleista, joita ei ole luokiteltu asennusympäristöön. Oikean rakennuslangan valinta ei ole vain tekninen yksityiskohta; se on kriittinen turvallisuuspäätös. Yleisimmät rakennuslangat Markkinat tarjoavat laajan valikoiman rakennusjohtoja, joista jokainen on suunniteltu tietyn jännitteen, ympäristöolosuhteiden ja asennusmenetelmien mukaan. Avaintyyppien ymmärtäminen auttaa urakoitsijoita, insinöörejä ja kiinteistöpäälliköitä tekemään tietoon perustuvia hankintapäätöksiä. THHN / THWN johto THHN (termoplastinen, korkean lämmönkestävä nailonpinnoitettu) ja THWN (termoplastinen lämmön- ja vedenkestävä nailonpinnoitettu) johdot ovat Pohjois-Amerikan laajimmin käytettyjä rakennusjohtoja. THHN on mitoitettu kuiviin tiloihin 90 °C asti, kun taas THWN laajentaa kattavuuden kosteisiin ympäristöihin. Useimmilla nykyaikaisilla johtimilla on kaksi THHN/THWN-2-luokitusta, mikä tekee niistä erittäin monipuolisia liikerakennusten putkiasennuksiin. XHHW johto XHHW-langassa käytetään silloitettua polyeteenieristystä (XLPE), joka tarjoaa erinomaisen suorituskyvyn sekä kuivissa (90 °C) että märissä (75 °C) ympäristöissä. Sen kosteudenkestävyys ja mekaaninen kestävyys tekevät siitä ensisijaisen valinnan teollisuuslaitoksiin, maanalaisiin putkijohtoihin ja paikkoihin, jotka ovat alttiina kemikaaleille tai öljyille. NM-B-kaapeli (Romex) Ei-metallinen vaippainen kaapeli, joka tunnetaan yleisesti nimellä NM-B tai tuotenimellä Romex, on vakiojohdotusratkaisu asuinrakentamiseen. Se niputtaa kaksi tai kolme eristettyä johdinta ja maadoitusjohdon PVC-vaippaan, mikä yksinkertaistaa asennusta kuiviin, suojattuihin sisätiloihin. NM-B on luokiteltu 60 °C:n lämpötilaan ja se on hyväksytty vain sisäkäyttöön. KÄYTTÖ-2 ja RHH/RHW-2 johto USE-2 (Underground Service Entrance) -johto on suunniteltu suoraan hautaamiseen ja aurinkosähköjärjestelmiin, ja siinä on silloitettu polyeteenieristys, jonka lämpötila on 90 °C kosteissa olosuhteissa. RHH/RHW-2-johtimissa on lämpökovettuva kumieristys, ja niitä käytetään yleisesti kytkentätauluissa, paneelitauluissa ja teollisuuden sähkönjakelussa. Johdon tyyppi Eristys Max lämpötila (kuiva/märkä) Tyypillinen sovellus THHN/THWN-2 PVC Nylon 90 °C / 75 °C Kaupalliset putkijohdot XHHW-2 XLPE 90 °C / 90 °C Teolliset ja kosteat tilat NM-B PVC-suojus 60 °C / N/A Asuin sisustus USE-2 XLPE 90 °C / 90 °C Suora hautaus ja aurinkosähkö Yleisten rakennuslankatyyppien, lämpötilaluokituksen ja tyypillisten sovellusten vertailu. Kuinka valita oikea rakennuslanka Oikean rakennuslangan valinta edellyttää useiden toisistaan riippuvien tekijöiden arviointia. Minkä tahansa vaiheen ohittaminen voi johtaa koodirikkomuksiin, ennenaikaiseen eristysvikaan tai palovaaraan. 1. Johdinmateriaali: kupari vs. alumiini Kupari on edelleen hallitseva johdinmateriaali johtojen rakentamisessa erinomaisen johtavuuden, joustavuuden ja yhteensopivuuden ansiosta useimpien päätelaitteiden kanssa. Alumiini johdotus on kevyempi ja halvempi, mikä tekee siitä kustannustehokkaan suurirakoisille syöttökaapeleille ja huoltokaapeleille (yleensä 1 AWG tai suurempi). Alumiini vaatii kuitenkin hapettumisenestoyhdistettä liitännöissä ja alumiiniluokitelluissa päätteissä estämään vastuksen kertymistä ajan myötä. 2. Langan mittari ja kapasiteetti Johdinmitta – ilmaistuna AWG:nä (American Wire Gauge) Pohjois-Amerikassa – määrittää suoraan virransiirtokapasiteetin tai ampacityn. NEC (National Electrical Code) -taulukko 310.15(B)(16) tarjoaa ampacityarvot johtimen koon, eristystyypin ja ympäristön lämpötilan perusteella. Yleisenä viittauksena: 14 AWG kuparia - 15A piirit (vakiovalaistus) 12 AWG kuparia - 20A piirit (keittiö, kylpyhuoneen pistorasiat) 10 AWG kuparia — 30A piirit (kuivausrummut, vedenlämmittimet) 6 AWG kuparia — 55A piirit (EV-laturit, pienet alipaneelit) Käytä aina korjauskertoimia putkien täytölle, kohonneille ympäristön lämpötiloille ja jatkuville kuormituksille (kuormitukset, jotka toimivat 3 tuntia, edellyttävät, että piiri on mitoitettu 125 % jatkuvasta kuormituksesta ). 3. Jänniteluokitus Useimmat standardirakennuksen johdot ovat mitoitettuja 600V , joka kattaa suurimman osan asuin- ja kevyistä kaupallisista sovelluksista. Keskijännitteisiä rakennusjohtoja (5kV, 15kV, 35kV) tarvitaan ensisijaiseen jakeluun suurilla kaupallisilla kampuksilla, teollisuuslaitoksilla ja sähköasemilla. Jännitearvojen ja järjestelmän jännitteen yhteensopimattomuus on kriittinen ja vaarallinen virhe. 4. Asennusympäristö Asennusympäristö sanelee vaaditun eristysluokituksen. Keskeisiä huomioita ovat: Märät tai kosteat paikat — vaativat W-luokan eristyksen (esim. THWN-2, XHHW-2) Suora hautaus — vaatii USE-2- tai UF-kaapelin; standardi THHN putkessa ei ole hyväksyttävä maan alla ilman putkisuojaa Korkean lämpötilan alueet (kattiloiden, kattolaitteiden lähellä) — määritä 90 °C:n johto ja varmista, että päätearvot täsmäävät Plenum tilat — vaativat CMP-luokiteltuja kaapeleita, joissa on vähän savua, paloa hidastava eristys NEC-artikla 800/820 mukaisesti Rakennusjohtojen keskeiset standardit ja sertifioinnit Hyvämaineiset rakennuslangat valmistetaan ja testataan kansallisten ja kansainvälisten standardien mukaisesti. Vaatimustenmukaisuuden varmistaminen ennen hankintaa suojaa väärennetyiltä tai alilaatuisilta tuotteilta, jotka voivat läpäistä silmämääräisen tarkastuksen mutta epäonnistua kuormituksen alaisena. UL 83 — Standardi termoplastisesti eristetyille johtimille ja kaapeleille (kattaa THHN, THWN) UL 44 — Standardi lämpöeristetyille johtimille ja kaapeleille (kattaa XHHW, RHW) ASTM B3 / B8 — Pehmeähehkutettujen kuparijohtimien tekniset tiedot NEC (NFPA 70) — National Electrical Code säätelee kaikkien rakennusjohtojen asennusta ja mitoitusta Yhdysvalloissa RoHS / REACH — EU:n vaatimustenmukaisuusdirektiivit, joilla rajoitetaan vaarallisten aineiden käyttöä eristys- ja vaippaseoksissa Hanki rakennusjohdot aina valmistajilta, joiden tuotteissa on tunnustettu kolmannen osapuolen listausmerkki – tyypillisesti UL-listattu, CSA-sertifioitu tai ETL-listattu — varmistaa suoritusvaatimusten riippumaton tarkastus. Parhaat asennuksen käytännöt langan käyttöiän pidentämiseksi Jopa laadukkain rakennuslanka ei toimi kunnolla, jos se asennetaan väärin. Todettujen parhaiden käytäntöjen noudattaminen vähentää takaisinsoittoja, takuuvaatimuksia ja pitkäaikaisia ​​vikoja. Noudata vähimmäistaivutussädettä — Tiukat taivutukset halkeaman eristys ajan myötä. Useimmat rakennuslangat vaativat vähintään 5x kaapelin kokonaishalkaisijan olevan taivutussäteen. Älä ylitä putkien täyttörajoja — NEC Luku 9, Taulukko 1 rajoittaa putkien täytön 40 prosenttiin putken poikkipinta-alasta kolmelle tai useammalle johtimelle, mikä estää lämmön kertymisen ja eristysvaurion. Käytä sopivaa vetovoiteluainetta — Käytä pitkiä putkikulkuja varten UL-hyväksyttyä langanvetovoiteluainetta, joka on yhteensopiva langan eristystyypin kanssa; öljypohjaiset voiteluaineet voivat heikentää PVC-vaippaa. Vääntömomentin päätteet eritelmän mukaan — Yli- tai alikiristysliitännät luovat suuren vastuksen liitännät, jotka tuottavat lämpöä. Käytä aina kalibroitua vääntömomenttiruuvimeisseliä ja noudata valmistajan vääntömomenttiarvoja. Merkitse piirit selkeästi — Yhdenmukainen piirimerkintä paneeleissa ja kytkentärasioissa yksinkertaistaa tulevaa huoltoa ja vähentää vahingossa tapahtuvan jännitteen kytkemisen riskiä huoltotöiden aikana. Rakennuslankatekniikan nousevat trendit Rakennuslankateollisuus kehittyy rakentamisen, kestävän kehityksen ja sähköistyksen laajempien trendien myötä. Useat kehityssuunnat muokkaavat tuotespesifikaatioita ja hankintastrategioita. Sähköautojen latausinfrastruktuurin kysyntä Sähköajoneuvojen nopea käyttöönotto lisää suurta kysyntää suurempien rakennusjohtojen osalta, jotka pystyvät tukemaan tason 2 (240 V, 40–80 A) ja tasavirta-pikalatauksen (taso 3) asennuksia. Teollisuusanalyytikot ennustavat Yhdysvaltain sähköajoneuvojen latausinfrastruktuurimarkkinoiden ylittävän 100 miljardia dollaria vuoteen 2030 mennessä , mikä luo jatkuvaa kysyntää 6 AWG - 250 kcmil kuparijohtimille kaupallisiin pysäköintirakenteisiin ja monikerroksisiin rakennuksiin. Halogeeniton ja vähäsavuinen eristys Kasvava paloturvallisuustietoisuus ja tiukentuneet rakennusmääräykset Euroopassa ja Aasiassa nopeuttavat niiden käyttöönottoa halogeeniton, vähäsavuinen nollahalogeeni (LSZH) rakennusjohdot. Altistuessaan liekille LSZH-eriste tuottaa huomattavasti vähemmän myrkyllistä savua ja syövyttäviä kaasuja verrattuna tavalliseen PVC:hen, mikä parantaa evakuointiturvallisuutta ja vähentää laitevaurioita datakeskuksissa, kulkutunneleissa ja korkeissa rakennuksissa. Kuparin hintavaihtelu ja alumiinivaihtoehdot Kuparin hinta on vaihdellut merkittävästi, ja se saavutti ennätyskorkeudet yli 5,00 dollaria paunalta vuonna 2024. Tämä on lisännyt kiinnostusta alumiinijohtimiin, joissa on kuparipäällystetty alumiini (CCA) -hybridit tietyissä syöttösovelluksissa, mikä tarjoaa kustannussäästöjä 30-50 % lineaarista jalkaa kohti suurissa kaupallisissa projekteissa, joissa niitä käytetään oikein AL-luokitelluilla laitteilla.
