Avaimen nouto: Luokan 5 johtimet, jotka on määritelty IEC 60228:ssa, ovat hienosäikeisiä joustavia johtimia, joita käytetään jatkojohdoissa, ohjauspaneeleissa ja teollisuussovelluksissa. Tämä opas kattaa tekniset tiedot, vertailun luokkaan 2 ja oikean johtimen valitsemisen projektiisi.

Sähkötekniikan ja kaapelinvalmistuksen maailmassa "joustavuus" ei ole vain fyysinen ominaisuus - se on tiukasti määritelty tekninen kategoria. Jos olet koskaan käsitellyt jäykkää virtajohtoa joustavaan, helposti taivutettavaan ohjausjohtoon verrattuna, olet kokenut johdinluokkien välisen eron omakohtaisesti.

Useimmat näistä teknisistä tiedoista ovat kansainvälisen standardin alaisia IEC 60228 . Tämä opas sukeltaa syvälle Luokan 5 johtimet — alan standardi joustaville sovelluksille — kattaa rakennusvaatimukset, sähkörajat ja todelliset käyttötapaukset.

IEC 60228:n johdinluokituskehyksen ymmärtäminen

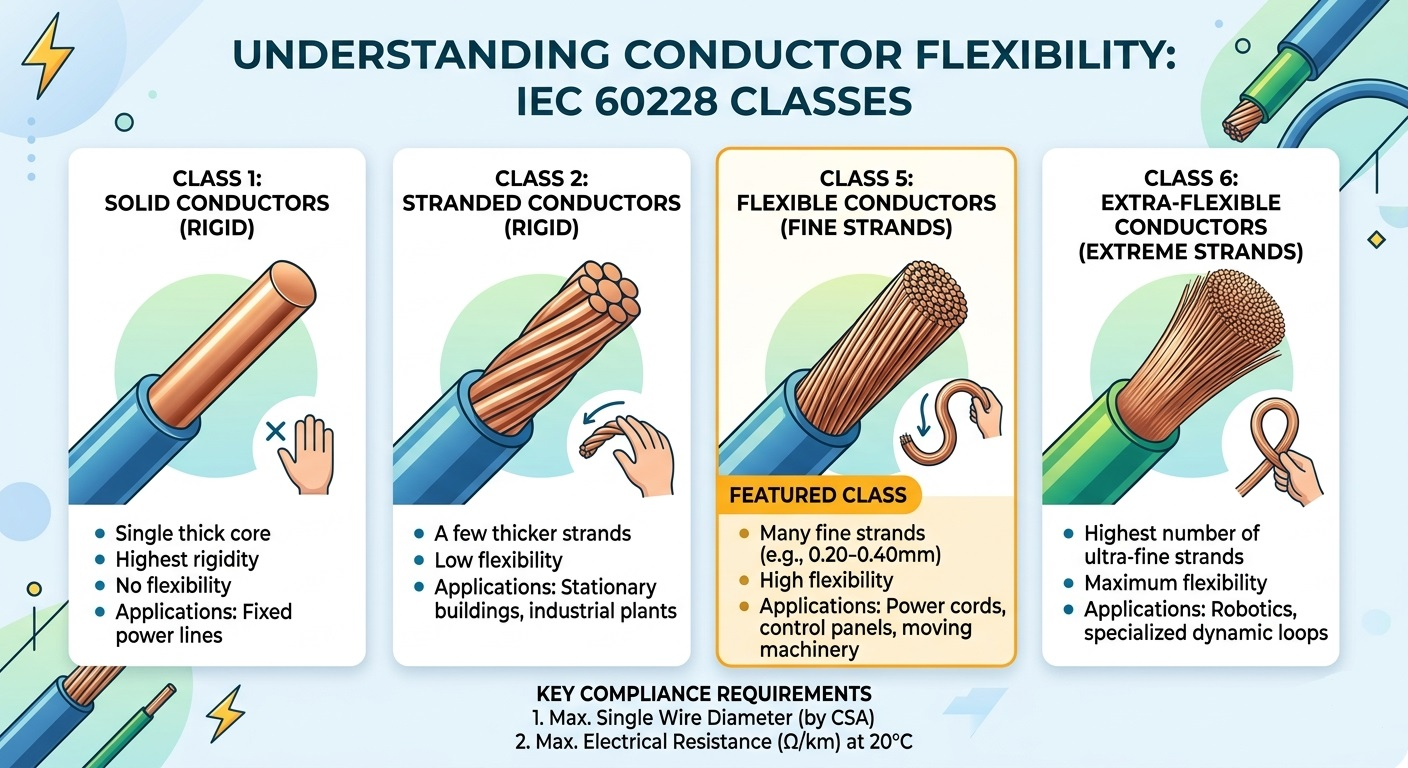

IEC 60228 (ja sitä vastaava brittiläinen BS EN 60228) luokittelee johtimet neljään pääluokkaan rakenteen ja joustavuuden perusteella. Oikean tuotteen valinnan kannalta on tärkeää ymmärtää, missä luokka 5 sijaitsee tässä hierarkiassa:

Mikä tekee kapellimestari "luokan 5"? Tekniset tiedot

Luokan 5 johdin koostuu useista hienoista kuparilangoista, jotka on kierretty yhteen joustavuuden saavuttamiseksi. Vastoin yleisiä oletuksia, IEC 60228 tekee niin not määrää tiukasti säikeiden kokonaismäärän. Sen sijaan standardi edellyttää kahden ensisijaisen mittarin noudattamista:

1. Yksittäisten johtojen enimmäishalkaisija

Jotta johdin pysyy aidosti joustavana, IEC 60228 asettaa tiukan ylärajan kunkin yksittäisen säikeen halkaisijalle. Ohuemmat säikeet taipuvat helpommin, mikä vähentää metallin väsymistä toistuvien taivutusjaksojen aikana. Edustavia esimerkkejä standardista ovat:

• 75 mm² johdin → yksittäisen johdon suurin halkaisija: 0,21 mm
• 5 mm² johdin → yksittäisen johdon suurin halkaisija: 0,26 mm
• 10 mm² johdin → yksittäisen johdon enimmäishalkaisija: 0,41 mm
• 35 mm² johdin → yksittäisen johdon enimmäishalkaisija: 0,41 mm

2. Suurin sähkövastus 20°C:ssa

Sähkövastus on määrittävä suorituskykykriteeri. Valmistetun luokan 5 johtimen kokonaisresistanssi ei saa ylittää IEC 60228:n resistanssitaulukoissa määritettyjä arvoja 20°C:ssa mitattuna. Tämä sääntö sallii valmistajien suunnittelun joustavuuden: jos valmistaja käyttää 0,20 mm:n johtoja enimmäispituuden 0,21 mm sijasta, se on hyväksyttävää – edellyttäen, että valmis johdin edelleen täyttää resistanssirajan.

Tämä kaksiparametrinen lähestymistapa (johtimen halkaisijavastus) varmistaa, että luokan 5 johtimet ovat sekä fyysisesti joustavia että sähköisesti tehokkaita ilman, että valmistusprosessia määritellään liikaa.

Luokan 5 vs. luokan 2 johtimet: ydinerot

Sähköinsinöörit joutuvat usein valitsemaan luokan 2 ja luokan 5 johtimien välillä. Päätös riippuu siitä, onko kaapeli kiinteässä asennuksessa vai mobiilissa/joustosovelluksessa. Tässä suora vertailu:

IEC 60228 luokan 5 johtimien keskeiset sovellukset

Koska luokan 5 johtimet kestävät kohtalaista tärinää ja toistuvaa taivutusta murtumatta, niitä käytetään useilla eri aloilla:

• Joustavat johdot ja jatkojohdot: Kodinkoneet, sähkötyökalut ja kannettavat laitteet, joissa kaapelit on kelattava, avattava ja sijoitettava uudelleen säännöllisesti.
• Teolliset ohjauspaneelit: Tiukka reititys kulmien ympäri ja kaapelikanavien läpi vaatii taivutussäteen, joka on saavutettavissa vain hienosäikeisillä johtimilla.
• Autojen johtosarjat: Jatkuva moottorin tärinä ja lämpötilavaihtelut vaativat johtimia, jotka kestävät metallin väsymistä ajoneuvon käyttöiän ajan.
• Meri- ja offshore-asennukset: Jatkuva aaltojen liike yhdistettynä ahtaisiin tiloihin tekee luokan 5 ensisijaisen vaihtoehdon laivan sähkönjakelussa.
• Robotiikka ja automaatio: Nivelletyt robottivarret vaativat kaapeleita, jotka taipuvat tuhansia kertoja päivässä ilman vikaa – luokka 5 vastaa tähän haasteeseen kohtalaisen joustavissa sovelluksissa (luokka 6 korkean jouston sovelluksissa).

Miksi IEC 60228 Class 5 -standardin määrittäminen on tärkeää projektillesi?

"Joustavana" markkinoitavan kaapelin valitseminen viittaamatta tunnettuun standardiin, kuten IEC 60228 Class 5, sisältää merkittävän riskin. Tämän standardin noudattaminen antaa kolme konkreettista takuuta:

• Turvallisuus: Resistanssirajat varmistavat, että johdin ei ylikuumene nimellisvirralla, mikä estää eristyksen heikkenemisen ja mahdollisen palovaaran.
• Yhteensopivuus: Standardoidut enimmäisjohtimien halkaisijat varmistavat, että johdin sopii oikein standardikorvakkeisiin, holkkeihin ja riviliittimiin ilman muutoksia.
• Pitkäikäisyys: Hienosäikeistys estää metallin väsymisen toistuvan taivutuksen aikana, mikä pidentää merkittävästi kaapelin käyttöikää verrattuna vaatimustenvastaisiin vaihtoehtoihin.

Kaapeleita hankittaessa kansainvälisesti IEC 60228 -sertifiointi yksinkertaistaa myös viranomaishyväksyntää, koska standardi on hyväksytty tai tunnustettu EU:ssa (BS EN 60228), Australiassa (AS/NZS 1125) ja monilla muilla markkinoilla.

Usein kysyttyjä kysymyksiä luokan 5 kapellimestareista

Onko luokka 5 sama kuin joustava kaapeli?

Ei aivan. "Joustava kaapeli" on laaja kaupallinen termi. Luokka 5 on erityinen IEC 60228 -johtimien luokitus, jolla on mitattavissa olevat tekniset vaatimukset. Kaapeli voidaan markkinoida joustavana ilman, että se täytä luokan 5 vaatimuksia.

Voidaanko luokan 5 johtimia käyttää ulkona?

Luokka 5 koskee vain johtimen rakennetta, ei kaapelin kokonaisluokitusta. Kaapelin soveltuvuus ulkokäyttöön riippuu eriste- ja vaippamateriaaleista (esim. UV-suojattu PVC, XLPE). Tarkista aina kaikki kaapelin tiedot, ei vain johdinluokkaa.

Mitä eroa on luokan 5 ja luokan 6 välillä?

Molemmat ovat joustavia kapellimestariluokkia. Luokassa 6 käytetään vieläkin ohuempia säikeitä, mikä lisää joustavuutta ja tiukempaa minimitaivutussädettä. Luokka 6 on määritelty erittäin dynaamisiin sovelluksiin, kuten jatkuvaan joustamiseen vetoketjuissa, kun taas luokka 5 kattaa kohtalaisen joustavat skenaariot.

Tarvitsetko apua oikean johtimen valinnassa sovellukseesi?

Suunnittelutiimimme on erikoistunut IEC 60228 -yhteensopiviin johtimiin ja kaapeleihin teollisuus-, meri-, auto- ja kaupallisiin sovelluksiin. Riippumatta siitä, liittyykö projektiisi tärinäpitoisia ympäristöjä tai vakiokiinteitä asennuksia, tarjoamme yksityiskohtaiset tekniset tiedot ja kilpailukykyiset tarjoukset.

Ota yhteyttä jo tänään keskustellaksesi projektisi vaatimuksista.
