Yhteensopimaton kaapeli ei vain toimi huonommin – se epäonnistuu. Eristys, joka ei kestä käyttölämpötilaa, hajoaa kuukausissa; liian pieni johdin aiheuttaa jännitehäviöitä, jotka vahingoittavat kytkettyjä laitteita. Sähkölaitteiden kaapelit ovat jokaisen teho- ja signaalipiirin fyysinen selkäranka, ja oikean kaapelin valitseminen edellyttää ymmärtämistä, mikä erottaa yhden tyypin toisesta. Mitä ovat sähkölaitteiden kaapelit? Sähkölaitteiden kaapelit ovat tarkoitukseen rakennettuja liitäntäkomponentteja, jotka välittävät tehoa ja signaaleja laitteiden välillä teollisissa, kaupallisissa ja asuinympäristöissä. Toisin kuin kiinteään verkkoinfrastruktuuriin suunnitellut voimansiirtokaapelit, sähkölaitteiden kaapelit on optimoitu joustavuuden, tarkan signaalinkäsittelyn ja yhteensopivuuden vuoksi loppukäyttäjien laitteiden kanssa – kodinkoneista automatisoituihin tehdaskoneisiin. Ne koostuvat kolmesta ydinkerroksesta: johtimesta (kuparista tai alumiinista) virtaa varten, eristekerroksesta (PVC, XLPE tai kumi), joka sisältää ja suojaa sähköpolkua, sekä ulkovaipasta, joka suojaa mekaanista ja ympäristöä. Jokainen kerros on määritetty vastaamaan sovelluksen jännitettä, lämpötilaa ja fyysistä ympäristöä. Päätyypit ja niiden sovellukset Sähkölaitteiden kaapelien viisi pääluokkaa palvelevat kukin eri tehtäviä: Rakennusjohdot asuin- ja liiketilojen johdotukseen — Yksijohtimista PVC-eristettyjä johtimia (kuten BV-tyyppiä, mitoitettu 70°C), käytetään kiinteissä seinä- ja putkiasennuksissa. Ne toimittavat valaistuspiirejä, pistorasioita ja yleisiä sähkölaitteita. Yksinkertainen rakenne pitää kustannukset alhaisina. Vaipalliset johdot joustavaan monijohdinreitittämiseen — Monijohtimiset kaapelit, joissa on ulompi PVC-vaippa (esim. RVV-tyyppi), jotka sopivat kannettaviin laitteisiin, turvajärjestelmiin ja kevyisiin laitteisiin, jotka vaativat joustavuutta. Ohjauskaapelit teollisuusautomaatioon — Muovieristetyt monijohdinkaapelit (esim. KVV-tyyppiset) lähettävät signaaleja PLC:iden, antureiden ja toimilaitteiden välillä. Tyypillisesti mitoitettu 450/750 V, johtimien lämpötila jopa 70°C ja taivutussäteet 6–12D. Tietokonekaapelit suojattuun signaalin siirtoon — PE-eristetyt suojatut kaapelit (esim. DJYPVPR, DJYP3VP3), joiden jännite on 300/500 V, suunniteltu elektronisiin instrumentteihin ja tiedonkeruujärjestelmiin, joissa sähkömagneettiset häiriöt on estettävä. Yksittäisiä ja yleisiä suojauskokoonpanoja on saatavana melunvaimennusvaatimuksista riippuen. Kumivaippaiset kaapelit liikkuvaan ja ulkokäyttöön — YC-tyyppiset kaapelit, joissa on eteenipropeenikumieristys ja synteettinen elastomeerivaippa. Suunniteltu toistuvaan taipumiseen, ulkoiseen altistukseen ja mekaaniseen rasitukseen – rakennustyömaille, kannettavat työkalut ja teollisuuslaitteet, jotka liikkuvat. Johdinmateriaali: kupari vs. alumiini Johtimessa virta todella kulkee, ja valinta kuparin ja alumiinin välillä määrittää johtavuuden, painon, joustavuuden ja hinnan. Useimmissa sähkölaitteiden kaapeleissa käytetään erittäin puhtaita kuparijohtimia – suorituskyvyn ero on riittävän merkittävä oikeuttamaan hintapreemion lähes kaikissa laitesovelluksissa. Sähkölaitteiden kaapeleiden kupari- ja alumiinijohtimien vertailu Omaisuus Kupari johdin Alumiininen johdin Sähkönjohtavuus ~100 % IACS ~61 % IACS Paino Raskaampi ~1/3 kevyempi Materiaalikustannukset Korkeampi 30-50 % pienempi Joustavuus Erinomainen – sopii tiukkaan reitityksen Vähemmän joustava, taipuvainen halkeilemaan Tyypillinen sovellus Ohjauskaapelit, tietokonekaapelit, kodinkoneet Ilmajohdot, pitkäjänteinen voimansiirto Ohjaukseen, signaaliin ja laitteiden johdotukseen – missä joustavuus ja luotettavat liitännät ovat tärkeitä – kupari on vakiovalinta. Alumiinipohjaiset johtimet sopivat paremmin ylä- ja pitkän matkan asennuksiin, joissa painonpudotus on etusijalla joustavuuden sijaan. Eristysmateriaalit: PVC, XLPE ja kumi Eristyskerros määrittää kaapelin suorituskyvyn. Väärän materiaalin määrittäminen käyttöympäristöön on yksi yleisimmistä syistä ennenaikaiseen kaapelivikaan – ei kulmien leikkaamisesta, vaan väärän työkalun käytöstä. PVC (polyvinyylikloridi) — Toiminta-alue tyypillisesti −15°C - 70°C. Kustannustehokas ja laajalti saatavilla, sopii useimpiin sisätiloihin kaupallisiin ja kotitaloussovelluksiin. Ei suositella ahtaisiin tai julkisiin tiloihin, koska PVC:stä vapautuu myrkyllisiä höyryjä palaessaan. Käytetään johtojen, koteloitujen kaapeleiden ja yleisten virtajohtojen rakentamiseen. XLPE (ristisidottu polyeteeni) — Jatkuva käyttölämpötila 90°C asti, oikosulkutoleranssi 250°C. Ylivoimainen dielektrinen lujuus ja kosteudenkestävyys tekevät siitä ensisijaisen valinnan vaativampiin teollisiin sovelluksiin. Kevyempi kuin kumi ja parempi pitkäaikainen mekaaninen vakaus. Kumi (eteenipropeeni / synteettinen elastomeeri) — Säilyttää erinomaisen joustavuuden myös alhaisissa lämpötiloissa ja kestää toistuvaa taipumista ja mekaanista rasitusta. Valittu materiaali kannettaviin laitteisiin, rakennussovelluksiin ja kaikkiin huollon aikana liikkuviin kaapeleihin. Kumivaippaiset kaapelit on mitoitettu näihin olosuhteisiin suunnittelun, ei likimääräisen perusteella. Standardit, joilla on oikeasti merkitystä Vaatimustenmukaisuusvaatimukset ovat vain yhtä hyödyllisiä kuin standardi, johon viitataan. Kolme nimitystä esiintyy yleisimmin sähkölaitteiden kaapelispesifikaatioissa, ja jokainen kattaa jotain erillistä: IEC 60227 — Kattaa PVC-eristetyt kaapelit nimellisjännitteille 450/750 V asti. Tämä on benchmark-standardi johtojen ja valolaitteiden kaapeleille useimmilla globaaleilla markkinoilla. Tuotteet, kuten BV-tyyppi, valmistetaan tämän spesifikaation mukaan. IEC 60502-1 pienjännitevirtakaapeleiden rakentamiseen ja testaukseen — Määrittää 1kV ja 3kV kaapeleiden rakenteen, mitat ja testausvaatimukset. Se on kansainvälisesti tunnustettu kiinteiden jakelu- ja teollisuusasennusten vertailuarvo, joka on hyväksytty markkinoilla Euroopasta Kaakkois-Aasiaan. ISO 9001 — Koskee valmistajan laadunhallintajärjestelmää, ei itse kaapelituotetta. Se vahvistaa, että valmistusprosesseja valvotaan ja dokumentoidaan johdonmukaisesti – mikä merkitsee tuotannon luotettavuutta, mutta ei korvaa tuotetason testisertifikaatteja. Kun arvioit toimittajaa, pyydä testiraportteja, jotka viittaavat tiettyyn IEC-standardiin ja painosvuoteen (esim. IEC 60227:2007, IEC 60502-1:2021). Sertifikaatin numero ilman jäljitettävää testiraporttia tarjoaa rajoitetun varmuuden. Nimellisjännite ja johtimen poikkipinta-ala on aina vahvistettava järjestelmäsi toimintaparametreja vasten — ei ole oletettu pelkästään luettelon kuvauksesta. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Nykyaikaiset älykodit ovat kehittyneet yksittäisistä laitteista syvään koko talon ekosysteemien koordinointiin. Valaistusjärjestelmän taustalla oleva johdotusarkkitehtuuri määrittää verkon vakauden, skaalautuvuuden ja turvallisuuden. Johdotusvirheet voivat helposti johtaa valtaviin ylläpitokustannuksiin myöhemmin. Tämä artikkeli tarjoaa vakavimman erittelyn älykkään valaistuksen johdotusohjeista, jotka perustuvat todelliseen suunnittelulogiikkaan ja kansainvälisiin sähköstandardeihin. 1. Viestintäprotokollat ja topologia-arkkitehtuuri KNX ja fyysinen eristys Infrastruktuuritason älykkäässä valaistuksessa KNX käyttää erityistä vihreää kierrettyä parikaapelia, joka eristää tiedonsiirron täysin fyysisesti 220 V:n verkkovirrasta. Sen hajautettu arkkitehtuuri tarkoittaa, että ei ole yhtä keskuspalvelinta; yksikään solmuvika ei lamaanna koko verkkoa, mikä tarjoaa erittäin korkean luotettavuuden. DALI digitaalinen protokolla Verrattuna 0-10 V:n analogisessa himmennyksessä yleisiin jännitehäviö- ja välkkymisongelmiin DALI-protokolla on todellinen kaksisuuntainen digitaalinen tiedonsiirto. Standardin IEC 62386-101 mukaan DC-jännitehäviö DALI-väylän kahden laitteen välillä ei saa ylittää 2VDC:tä ja maksimietäisyys virtalähteeseen ei saa ylittää 300 metriä. 2. Suurjännitejohdotuksen perustiedot Luovu kokonaan "ei neutraalista" johdotuksesta Perinteiset kytkimet ohjaavat vain jännitteistä johtoa. Jos älykytkimestä puuttuu nollajohto, sen on turvauduttava vaarantuneeseen "ei neutraalia" valmiustilan virtamekanismiin, mikä aiheuttaa kohtalokkaita, jaksoittaisia ​​LED-vilkkuja tai "haamuvalo"-ilmiöitä. Lisäksi "ei neutraalia" enimmäiskuormitus on yleensä rajoitettu noin 800 wattiin, mikä on paljon alle 2 500 wattia tavallisissa nollavirtakytkimissä. Uusissa tai saneerausprojekteissa kaikkiin kytkentärasioihin on asennettava erillinen nollajohto . 60 mm syvät kytkentärasiat Älykkäät paneelit tuottavat merkittävästi lämpöä täydellä kuormituksella, ja niihin on asennettava lisää johdotusliittimiä. Perinteiset 50 mm:n laatikot aiheuttavat helposti paineen alaisena eristysvaurioita, jotka voivat johtaa lämpöpysähdyksiin tai tulipaloihin. On erittäin suositeltavaa käyttää tiukasti 60 mm syviä, suurikapasiteettisia PVC-laatikoita, jotka täyttävät UL 94 V-0 korkeimman palosuojaussertifikaatin. Kiellä jyrkästi jaetut neutraalit Eri piireistä peräisin olevien nollajohtimien sekoittaminen voi saada oletettavasti turvallisen nollan kuljettamaan tappavaa takaisinsyöttöjännitettä, jos katkaisija käännetään vahingossa huollon aikana, mikä johtaa vakavaan sähköiskuun. Lisäksi se aiheuttaa vakavaa virran epätasapainoa, laukaisee usein jakokotelon vuotosuojakytkimen laukaisun, mikä halvaannuttaa älykkään järjestelmän. 3.Low Voltage DC Driver Technology Vakiojännite (CV): Soveltuu joustaville LED-nauhoille, joissa käytetään rinnakkaisjohdotusarkkitehtuuria. Etu: tukee satunnaista paikan päällä tapahtuvaa leikkausta ja liittämistä; Haitta: verkkojännitteen pudotus rajoittaa voimakkaasti, mikä tekee pitkien nauhojen etäpäästä himmeää ja keltaista. Vakiovirta (CC): Soveltuu suuritehoisiin häikäisynestovaloihin, jotka vaativat sarjan fyysisen kytkennän. Estää täysin LED-lämpöpalamisen ja eliminoi pitkän matkan jännitehäviöiden vaikutuksen fyysiseltä tasolta varmistaen absoluuttisen kirkkauden yhdenmukaisuuden päästä päähän. 4. Hallitse lukkiutumia ja irrotettua tilaa Kun käyttäjä katkaisee virran painamalla fyysistä älykästä seinäkytkintä, kattoon integroitu RGBW-älypolttimo menettää virran välittömästi ja se pakotetaan offline-tilaan. Tämä aiheuttaa sen, että mobiilisovellus tai puheavustaja menettää kokonaan hallinnan ja voi jopa aiheuttaa koko talon langattoman mesh-verkon topologian jatkuvan romahtamisen. Lopullinen ratkaisu: ohjelmistojen irrottaminen Pakota "Detached Mode" -toiminto käyttöön laitteen taustaohjelmassa. Fyysinen rele, joka ohjaa korkeaa jännitettä kytkimen sisällä, on pysyvästi lukittu "suljettuun" johtavuustilaan, mikä varmistaa, että virransyöttö ei koskaan katkea. Fyysiset painikkeet muunnetaan puhtaiksi digitaalisiksi komentoiksi, jotka lähetetään järjestelmän aivoille. Tämä "aina päällä" ratkaisu vaatii hyvin näkyvät varoitustarrat jakokotelossa, jotta vältetään vahingossa tapahtuva sähköisku polttimon vaihdon aikana. FAQ Kysymys 1: Voivatko pienjännitesignaalijohdot ja korkeajännitteiset voimajohdot jakaa saman putken? V: Ei todellakaan. Vaihteleva magneettikenttä ja suurjännitteen transienttipiikit aiheuttavat vakavia sähkömagneettisia häiriöitä (EMI), jotka johtavat suoraan datapakettien katoamiseen tai ohjaushäiriöön pienjänniteverkossa. Kansainväliset standardit edellyttävät vähintään 30 cm:n (12 tuuman) rinnakkaisetäisyyttä; jos ylitys on väistämätöntä, niiden on ristettävä kohtisuorassa 90 asteen kulmassa. Kysymys 2: Miksi älykkäät LED-alavalot vilkkuvat heikosti, vaikka ne on sammutettu? V: Tämä johtuu yleensä vaarantuneista "ei neutraaleista" älykytkimistä. Pois päältä -tilassa he käyttävät ohituspiiriä vetämään pienen virran lampun läpi tehon saamiseksi. Varaukset kerääntyvät LED-kondensaattoriin johtavuuskynnykseen asti, lähettävät valoa ja sammuvat sitten toistuen muodostaen välkkyvän tai "haamuvalo"-ilmiön. Q3: Mikä on suurin turvallisuusriski ostettaessa rajat ylittävää tai halpoja relemoduuleja? V: Paikallisten lakisääteisten turvallisuussertifikaattien (kuten IEC/CE, UL, CCC) hankkimatta jättäminen tai lankamittarin epäonnistuminen nimellisvirran kanssa. Jos pienivirtamoduuli liitetään suuritehoiseen kuormaan, koskettimet kuumenevat ja hapettuvat nopeasti, mikä nopeuttaa eristemateriaalien lämpövanhenemista ja hajoamista, mikä lopulta aiheuttaa laitteiden palamisen tai jopa tulipalon.

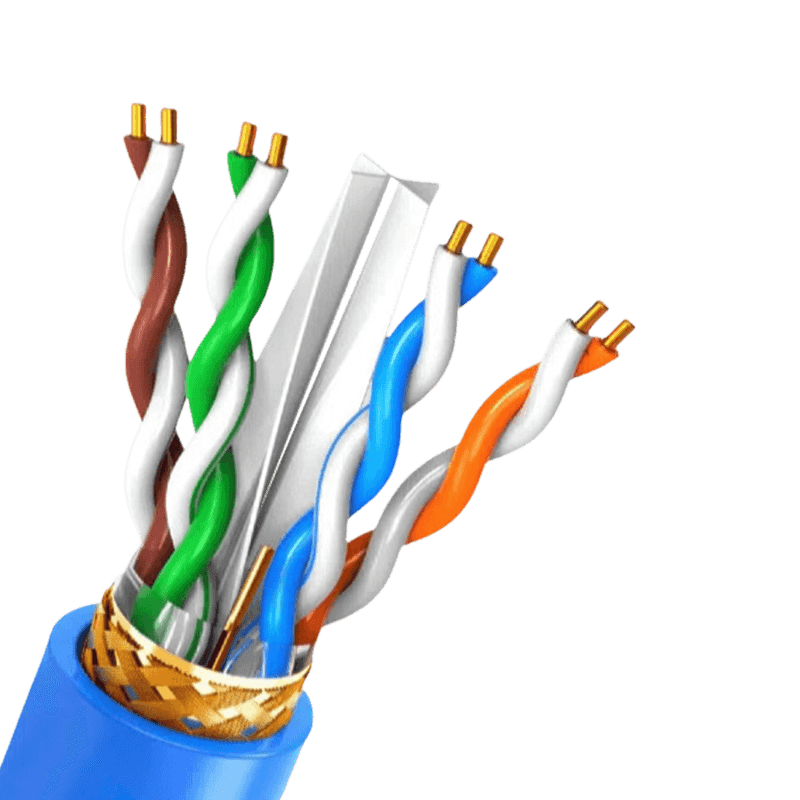

Oikean valinta viestintäkaapeleita ovat pohjimmiltaan tiedonsiirtonopeuden, etäisyyden ja ympäristöhäiriöiden tasapainottamista. Kriittisin ote on se suojatut kierretyt parikaapelit (STP) ja valokuitukaapelit tarjoavat parhaan tiedon eheyden sähköisesti meluisissa ympäristöissä , kun taas suojaamaton kierretty pari (UTP) on edelleen kustannustehokas ratkaisu tavallisiin toimistoverkkoihin. Signaalin katoaminen ja ylikuuluminen ovat luotettavan tiedonsiirron ensisijaisia ​​vihollisia, ja oikea johtimen valinta määrittää suoraan suorituskykytulokset. Johdinmateriaalin kriittinen rooli Johtimiin käytetty materiaali on lähtökohta minkä tahansa kaapelin suorituskyvylle. Vaikka kupari on standardi, kuparityyppi määrittelee johtavuuden ja fyysisen kestävyyden. Paljas kupari: Tarjoaa korkeimman johtavuuden ja joustavuuden. Se on vertailukohta pitkän matkan tiedonsiirrolle alhaisen resistanssinsa ansiosta, mikä minimoi jännitteen pudotuksen ja signaalin heikkenemisen pitkien ajojen aikana. Tinattu kupari: Käytännöllinen vaihtoehto, jossa hapettuminen on uhka. Tinapinnoite suojaa kupariydintä, mutta lisää hieman vastusta. Tätä materiaalia käytetään usein teollisuusympäristöissä tai korkean kosteuden ympäristöissä, koska se estää johtimia syöpymästä, mikä voi luoda vikapisteen, joka heikentää signaaleja. Kuparipäällystetty alumiini (CCA): Budjettivaihtoehto, johon liittyy merkittäviä riskejä. CCA-johtimilla on suurempi tasavirtavastus, mikä johtaa suurempaan signaalin vaimenemiseen. Ne kärsivät myös huonosta joustavuudesta ja ovat alttiita murtumaan mekaanisen rasituksen vaikutuksesta. Asennuksissa, joissa käytetään CCA:ta korkeataajuuksiseen dataan, esiintyy usein virheellistä suorituskykyä ja yhteys katkeaa. Signaalin eheyden suojausasetukset Seulonta ja suojaus eivät ole keskenään vaihdettavissa termejä. Jokainen kokoonpano ratkaisee tietyntyyppiset sähkömagneettiset (EMI) ja radiotaajuushäiriöt (RFI). Väärän suojan valitseminen ympäristöön, joka on täynnä moottoreita, generaattoreita tai loistelamppuja, voi lamauttaa verkon. Suojaustyyppi Suunnittelurakenne Ensisijainen sovellus F/UTP (folio) Yleinen alumiinifoliokääre Suojaa korkeataajuuksilta EMI:ltä putkessa S/FTP (punos ja folio) Kokonainen punos ja yksittäinen folio paria kohden Maksimaalinen tietoturva tietokeskuksille ja 10G nopeudet SF/UTP (punos ja folio) Kaksinkertainen haalari, jossa punos ja kalvo Ankarat teollisuusympäristöt, joissa on matalataajuinen EMI Yleisten suojausmallien vertailu ja niiden optimaaliset käyttötapaukset. Asennuksissa, jotka kulkevat samansuuntaisesti voimalinjojen kanssa, kalvo tarjoaa tarvittavan peiton. Punos on kuitenkin välttämätön joustavuuden ja matalataajuisen kohinan vaimennuksen vuoksi. Virheellinen maadoitus päätepisteessä tekee useimmat suojat täysin tehottomiksi, jolloin suoja muuttuu antenniksi esteen sijaan. Takkimateriaalit ja paloturvallisuusluokitukset Ulkovaippa tekee muutakin kuin pitää johtimet yhdessä. Sen koostumus määrää, minne kaapeli voidaan laillisesti ja turvallisesti asentaa palomääräysten mukaisesti. Heikkolaatuisen vaipan käyttäminen ilmankäsittelytilassa voi tuottaa myrkyllistä savua ja aiheuttaa liekin nopean leviämisen. Kokous (CMP): Valmistettu vähäsavuisesta PVC:stä tai fluoratuista polymeereistä. Liitäntäluokituskaapelit ovat pakollisia korotetuissa lattioissa ja alueilla, joissa on pakotettu ilmakierto, koska ne kestävät palamista ja vapauttavat mahdollisimman vähän myrkyllisiä halogeeneja altistuessaan tulelle. Nousuputki (CMR): Suunniteltu estämään palon liikkuminen pystysuunnassa kerrosten välillä. Nämä vaipat ovat yleensä PVC-pohjaisia ​​ja tarjoavat luotettavan palonestotoiminnon muissa kuin liitäntätiloissa. LSZH (Low Smoke Zero Halogen): Vaaditaan huonosti ilmastoiduissa tiloissa, kuten sukellusveneissä, tunneleissa ja tietovarastoissa. Poltettaessa takki vapauttaa vesihöyryä syövyttävän kloorivetyhapon sijaan, mikä suojaa ihmisen keuhkoja ja herkkiä elektroniikkalaitteita samanaikaisesti. Luokkaluokitus ja kaistanleveyskapasiteetti Kuparikaapeliin leimattu "Cat"-luokitus määrittää taajuuden kaistanleveyden, jonka se voi kuljettaa ilman ylikuulumistestiä. Kaapeliluokituksen ja verkkolaitteiston välinen ristiriita rikkoo suoraan kanavastandardeja, mikä aiheuttaa uudelleenlähetyksiä, jotka puolittavat tehokkaan suorituskyvyn. Fyysinen rakenne korkeille taajuuksille Korkeamman luokan kaapeleissa, kuten Cat6A, on usein fyysinen verkkojen välinen spline, joka eristää neljä kierrettyä paria. Tämä rakenne säilyttää kierteen geometrian mekaanisen rasituksen alaisena. Ilman splainia tai tiukkaa kiertymistä vieraiden ylikuulumisen estämiseksi, signaalin kytkentä tapahtuu vierekkäisten kaapeleiden välillä suurissa kaapelihyllyissä, mikä aiheuttaa pakettihäviön nopeuksilla, jotka ylittävät 1 gigabitin sekunnissa. Kiinteät vs. kierretyt johtimet Valinta kiinteän ja säikeisen kuparin välillä määräytyy pikemminkin etäisyyden ja joustavuuden kuin vain signaalin laadun perusteella. Kiinteillä johtimilla on pienempi sisäänvientihäviö , mikä tekee niistä ainoan vaihtoehdon pysyville yhteyksille, jotka ulottuvat 90 metriä tai enemmän. Vaikka kierretyt johtimet ovat joustavampia, niillä on 20–50 % suurempi vaimennus metriä kohti. Tämä tekee kierretyistä patch-kaapeleista ihanteellisia lyhyille laiteliitännöille lähellä telinettä, mutta ne voivat aiheuttaa vikoja, jos niitä käytetään rakennuksen johdotukseen. Kuituoptinen lähetys: Etäisyys ilman häiriöitä Kun etäisyys ylittää 100 metriä tai tiedot kulkevat vyöhykkeiden läpi, joilla on voimakkaita radiotaajuushäiriöitä, kupari joutuu vastuuseen. Kuituoptiset kaapelit ratkaisevat nämä ongelmat luonnostaan. Tyypillisessä teollisuusmoottorin ohjauskeskuksessa kuparikaapelointi voi toimia loisantennina, joka indusoi jännitteitä, jotka syövät päätepistevastaanottimia. Lasikuidut sitä vastoin lähettävät fotoneja – eivät elektroneja – tehden niistä immuuneja maasilmukoille ja jännitepiikkeille. Monimuoto vs. yksitila Kriittinen ero on ytimen halkaisija ja valon eteneminen. Monimuotokuitu, joka käyttää 850 nm:n pystysuoraa pintaa emittoivaa laseria, kärsii modaalisesta dispersiosta, joka rajoittaa tehokkaan etäisyyden noin 550 metriin 10 gigabitin Ethernetissä. Yksimuotokuitu, jossa on 9 mikronin ydin ja 1310nm tai 1550nm laserit, tukee yli 40 kilometrin etäisyyksiä. Kustannusten kompromissi on muuttunut merkittävästi: uudet laajakaistaiset monimuotokuidut käsittelevät lyhyen ulottuvuuden datakeskuslinkkejä tehokkaasti, mutta yksimuotolasi on nyt parempi kampuksen runkoverkoissa kuin tulevaisuuden kestävä kaistanleveyden kasvu ilman fyysistä laitosta. Suoritukseen vaikuttavat asennuskäytännöt Kaapelin suorituskykyä koskevat tiedot ovat voimassa vain, jos asennustekniikat säilyttävät johtimien fyysisen geometrian. Liiallisella voimalla vedetty kaapeli venyttää kuparipareja, mikä muuttaa impedanssia ja aiheuttaa paluuhäviön. Taivutukset ja tiukat mutkat, erityisesti suojaamattomissa kierretyissä pareissa, muuttavat johtimien välistä etäisyyttä ja kiertymisnopeutta, mikä lisää suoraan ylikuulumista muodonmuutoskohdassa. Yhtä tärkeä on kaapelin reitti. Loistelamppujen liitäntälaitteiden risteys lähellä rinnakkaisia ​​etäisyyksiä aiheuttaa jännitekohinaa pareihin. Korkeajännitteisessä ympäristössä tietoliikennekaapeleiden pitäminen vähintään 12 tuuman päässä virtapiireistä estää induktiivisen kytkennän. Kuitujen osalta ensisijainen asennuksen huolenaihe on vähimmäistaivutussäteen ylittäminen. Terävä 90 asteen vääntö lasikuidussa aiheuttaa mikromurtuman tai tilan, jossa valo pääsee karkaamaan sydämen päällysteen rajapinnasta, jolloin syntyy korjaamatonta häviötä, joka tekee linkistä näkymätön testilaitteistolle.

Yleiskatsaus Digitaalisen infrastruktuurin räjähdysmäisen kasvun vetämänä kaapelimateriaalien valinnassa otetaan nyt tiukasti huomioon ympäristötoksikologia ja kokonaiskustannukset (TCO). Siirtyminen polyvinyylikloridista (PVC) matalasavuiseen halogeeniin (LSZH) on peruuttamaton suunnittelusuuntaus. 1. Mikrokemialliset ja valmistustiedot Polyvinyylikloridi (PVC): Polymeeri sisältää noin 56 % klooria, ja se perustuu kemialliseen vapaiden radikaalien sieppaamiseen liekinkestävyyteen. Ekstruusio tapahtuu erittäin tehokkaassa 70 °C - 90 °C:ssa, mutta kaavoissa on käytettävä raskasmetalleja ja pehmittimiä joustavuuden vuoksi. Low Smoke Zero Halogen (LSZH): Käyttää halogeenittomia polyolefiineja (XLPE, PP, EVA) ja 50-70 % mineraalisia palonestoaineita, kuten ATH. Koska ATH hajoaa ~200 °C:ssa, valmistus vaatii tiukkaa lämpötilan hallintaa ja hidasta ja suuren vääntömomentin ekstruusiota. 2. Palokäyttäytyminen ja toissijainen korroosio PVC:n riski: PVC vapauttaa lämpörasituksessa jopa 28 % myrkyllistä HCl-kaasua. Tämä kaasu sekoittuu kosteuden kanssa muodostaen suolahappoaerosoleja, mikä aiheuttaa katastrofaalista "toissijaista korroosiota" herkille palvelimien emolevyille. Se tuottaa tiheää mustaa savua (> 400 % tiheys) ja vaarantaa erittäin myrkyllisten dioksiinien (POP) syntetisoinnin matalassa lämpötilassa kytetyssä (80°C-230°C). LSZH:n etu: LSZH hallitsee HCl-päästöjä tiukasti alle 0,5 % ja luottaa endotermisiin fysikaalisiin reaktioihin vesihöyryn vapauttamiseksi. Tämä vähentää savun tiheyttä yli 80 %, eliminoi täysin happokorroosion ja ei aiheuta dioksiinin muodostumisriskiä. 3. LCA-paradoksi ja hiilijalanjälki Hiilijalanjäljen paradoksi: Perinteisen PVC:n hiilijalanjälki kehdosta hautaan on ~7,83 kg CO2-eq/kg. Yllättäen perinteinen fossiilipohjainen LSZH voi ylittää tämän 70 % mineraalitäyteaineiden louhinnan ja monimutkaisen suulakepuristuksen vuoksi. Biopohjainen ratkaisu: Seuraavan sukupolven LSZH poistaa tämän paradoksin. Hyödyntämällä 100 % uusiutuvaa risiiniöljyä (PA11) ja vihreää energiaa, jalanjälki pienenee rajusti 1,3 kg CO2-ekv/kg, mikä saavuttaa todelliset Net-Zero-tavoitteet. 4. Määräykset ja TCO-taloustiede Sääntöjen noudattamisen määräajat: RoHS 3 sulkee tiukasti lyijyä ( TCO-analyysi: LSZH-kaapeleiden yksikkökustannukset ovat 15–30 %. Kaapelit muodostavat kuitenkin alle 1 % konesaliinvestoinneista. LSZH:n valitseminen on taloudellinen "ikuinen vakuutus" laitteiston tuhoutumista ja seisokkeja vastaan, mikä johtaa maailmanlaajuisten markkinoiden CAGR 6,5 %:iin. FAQ K1: Miksi LSZH on mekaanisesti vaikeampi kierrättää kuin PVC? A : LSZH:n 70 % mineraalitäyteainesuhde tuhoaa polymeerin sulan juoksevuuden. Lisäksi huippuluokan LSZH käyttää usein elektronisuihku- tai silaanisilloitusta, mikä tekee siitä kertamuovimateriaalia, jolla on 3D-verkko, jota ei voida yksinkertaisesti sulattaa uudelleen. Q2: Onko kierrätetylle PVC:lle uusia merkintälakeja? A : Kyllä. Toukokuuhun 2026 mennessä EU:n direktiivit edellyttävät, että kierrätetyssä jäykässä PVC:ssä, joka sisältää ≥0,1 % lyijyä, on oltava hyvin näkyvät varoitustarrat, ja sen loppukäyttöä rajoitetaan ankarasti.

Vaipalliset johdot ovat välttämättömiä sähköpalojen ja sähköiskuvaaran estämiseksi nykyaikaisissa rakennuksissa Oikein asennettuna, päällystetyt johdot vähentää oikosulkujen riskiä enemmän kuin 70 % verrattuna suojaamattomaan yksijohtimiseen johdotukseen . Niiden ulompi eristyskerros ei ainoastaan ​​suojaa mekaanisilta vaurioilta, vaan tarjoaa myös jatkuvan maanpinnan. Asuin- ja kevyissä kaupallisissa sovelluksissa koteloitujen kaapelien, kuten kaksois-maa- tai vastaavien vaipparakenteiden käyttö on suora, koodin mukainen tapa saavuttaa turvallisempi sähkönjakelu. Mitä vaippaiset johdot ovat ja miten ne eroavat paljaista tai yksieristeisistä johtimista Vaippainen johto koostuu kahdesta tai useammasta eristetystä virtaa kuljettavasta johtimesta (vaihe- ja nollajohtimesta) sekä paljaasta tai eristetystä maadoitusjohtimesta, jotka kaikki on suljettu ulompaan PVC-, kumi- tai LSZH-vaippaan (Low Smoke Zero Halogen). Keskeinen ero: yksieristeisissä johtimissa on vain yksi eristekerros johdinta kohden, ja ne kulkevat yleensä putkien tai putkien sisällä. Vaippaiset kaapelit yhdistävät mekaanisen suojan ja eristyksen yhdeksi kokoonpanoksi, mikä eliminoi ylimääräisten putkien tarpeen kuivissa, suojatuissa paikoissa. Esimerkiksi tavallinen 2,5 mm²:n vaipallinen kaapeli, jota käytetään 13 A:n pistorasioissa, kestää jopa vetovoiman 200N asennuksen aikana sisäeristystä vahingoittamatta, kun taas poikkileikkaukseltaan samanlainen yksieristeinen johdin vaatii putken samanlaisen mekaanisen suojan saavuttamiseksi. Kriittiset turvallisuusedut: palonesto ja sähköiskun esto Nykyaikaiset vaipalliset johdot on luokiteltu palonestokykyyn IEC 60332-1:n tai vastaavien standardien mukaisesti. Kontrolloidussa testissä a PVC-vaippainen kaapeli sammuu itsestään 60 sekunnissa polttimen liekin poistamisen jälkeen, kun vaippamattomat kestomuovilangat jatkoivat palamista ja liekkien hiukkasten tippumista. Ulkovaippa toimii myös esteenä vahingossa tapahtuvaa kosketusta vastaan. Sähköonnettomuusraporttien tiedot osoittavat, että kodeissa, jotka on johdotettu kokonaan kaksoiseristetyillä vaipallisilla kaapeleilla, on 82 % vähemmän eristysvirheisiin liittyviä iskuja verrattuna niihin, joissa käytetään yksieristeisiä johtoja putkessa. Valintaopas: Vaippaisten lankatyyppien sovittaminen todellisiin sovelluksiin Väärän vaippamateriaalin tai johdinkoon valinta johtaa ennenaikaiseen vikaan. Alla on käytännöllinen taulukko, joka perustuu yleisiin asennusympäristöihin ja kuormitusvaatimuksiin. Huomaa, että kaikissa arvoissa oletetaan, että ympäristön lämpötila on 30 °C ja kuparijohtimia (yleisin vaippaisten johtimien materiaali). Taulukko 1: Suositellut vaippalangat sovelluksen ja ympäristön mukaan Sovellusalue Johtimen koko (mm²) Vaipan tyyppi Suurin virta (A) Valaistuspiirit (kuiva sisätiloissa) 1.0 tai 1.5 PVC (70°C) 11-16 Pistorasiat (kotitalous) 2.5 PVC tai LSZH 20-27 Liesi / LVI (kiinteä) 6.0 tai 10 PVC tai kumi 32-63 Ulkona / kosteat paikat 2.5 tai 4.0 Kumi tai XLPE 25-37 Piiloasennuksessa lämpöeristykseen sovelletaan vähennyskertoimia. Yli 100 mm:n eristeeseen upotetun 2,5 mm²:n vaipallisen langan virtaluokitus voi pienentyä jopa 50 % (esim. 27A - 13,5A). Tarkista aina paikalliset johdotusmääräykset. Parhaat asennuksen käytännöt, jotka pidentävät käyttöikää yli 30 vuodeksi Oikein asennettu vaipallinen lanka kuivassa, tuuletetussa tilassa kestää helposti 40-50 vuotta . Kolme yleistä virhettä kuitenkin lyhentävät elinikää dramaattisesti: Ylitaivutus: Pienin taivutussäteen tulee olla vähintään 4x kaapelin halkaisija. Halkaisijaltaan 10 mm:n vaipallinen lanka, joka on taivutettu 35 mm:n säteellä, aiheuttaa mikrohalkeamia vaipassa, mikä vähentää eristysvastusta alle 1 MΩ 3 vuoden sisällä (alkuarvo >100 MΩ). Lämpötilarajojen ylittäminen: PVC-vaippainen lanka, jota käytetään jatkuvasti 80 °C:ssa (nimellisen 70 °C:n sijaan), vanhenee kaksi kertaa nopeammin. Tiedot osoittavat, että jokaiselle 10°C yli nimellisarvon, eristyksen käyttöikä puolittuu . Virheellinen kuorinta: Sisäjohtimien nykiminen ulkovaippaa poistaessasi luo jännityspisteitä. 200 viallisen piirin tutkimuksessa 37 % vioista sai alkunsa huonosti kuorituista vaipan päistä . Käytä erityistä kaapelinpoistolaitetta, joka on asetettu oikeaan syvyyteen – tyypillisesti 0,5 mm pienempi kuin vaipan paksuus. Normaalille 1,5 mm paksulle PVC-vaipalle kuorintasyvyys 1,0 mm jättää turvamarginaalin paljastamatta johtimia. Yleisiä väärinkäsityksiä vaipallisista johdoista (tietokorjauksin) Vaipallisten lankojen arvojen väärinymmärtäminen johtaa vaarallisiin vaihtoihin. Alla on luettelo laboratorio- ja kenttätietoihin perustuvista toistuvista virheistä ja todellisista tosiseikoista. Myytti: Kaikki vaipalliset johdot ovat vedenpitäviä. Fakta: Vain kumi- tai erikoisluokitellut LSZH-vaipat kestävät jatkuvaa kosteutta. Tavallinen PVC-vaippainen lanka imee 0,5-1,5 painoprosenttia vettä 24 tunnin upotuksen jälkeen , mikä lisää vuotovirtaa. Myytti: Paksumpi tuppi tarkoittaa aina parempaa suojaa. Fakta: 1,8 mm:n PVC-suojus tarjoaa 90 % 2,5 mm:n vaipan mekaanisesta iskunkestävyydestä, mutta jälkimmäinen vähentää joustavuutta 40 % ja lisää asennusvaikeutta ahtaissa tiloissa. Myytti: Vaippaiset johdot eivät koskaan tarvitse putkia. Fakta: Jyrsijöiden vaurioille tai iskuille alttiissa paikoissa (kuten autotallit tai ulkoseinät) tarvitaan lisäsuojaus, kuten putki. Testit osoittavat, että tavallinen PVC-suojus läpäisee a 2 mm teräsneula alle 50 N voimalla – hyvin tavallisten jyrsijöiden puremisvoiman sisällä. Vaiheittainen menettely sen testaamiseksi, onko olemassa oleva vaipallinen lanka turvallinen Säännöllinen testaus välttää odottamattomat viat. Noudata tätä käytännön tarkistuslistaa käyttämällä perussähköisiä testauslaitteita. Tallenna arvot vertailua varten vuodesta toiseen. Silmämääräinen tarkastus: Tarkista, ettei ulkovaipassa ole halkeamia, värimuutoksia tai turvotusta. Turvotus osoittaa pehmittimen siirtymistä tai ylikuumenemista – vaihda välittömästi, jos turvotus ylittää 15% alkuperäisestä halkaisijasta . Eristysresistanssitesti: Mittaa johtimien ja jokaisen johtimen ja maan välistä mittaa 500 V DC meggerillä. Terveen vaipallisen johdon pitäisi näkyä suurempi kuin 100 MΩ . Arvot alla 1 MΩ vaativat välitöntä vaihtoa. Maan ytimen jatkuvuus: Mittaa resistanssi maadoitusjohtimen toisesta päästä toiseen. Odota, että 30 metrin pituinen 1,5 mm² maa on alle 0,4 Ω . Suuremmat arvot osoittavat löystyneitä liitoksia tai syöpyneitä säikeitä. Vaipan eheyden tarkistus: Kääri kaapeli tiukasti itsesulautuvalla teipillä ja upota teipattu osa veteen samalla kun mittaat eristysvastusta. Mikä tahansa pudotus alla 50 MΩ 5 minuutin kuluttua vahvistaa vaipan mikrohalkeamat. Suorita tämä testisykli joka kerta 5 vuotta asuinrakennuksille ja vuosittain teollisuus- tai kosteissa ympäristöissä. Tämän aikataulun noudattaminen voi pidentää koteloitujen johtojen tehokasta turvallista käyttöikää tyypillisestä 25-30 vuodesta reilusti yli 45 vuotta . Johtopäätös: Vaippaiset johdot ovat edelleen kaikkien sähköjärjestelmien kustannustehokkain turvallisuuspäivitys Vakuutuskorvaus- ja palotutkintatiedot osoittavat johdonmukaisesti, että kiinteistöissä, jotka on täysin johdotettu yhteensopivilla vaipallisilla kaapeleilla, on 60 % vähemmän sähköpalotapahtumia 1 000 asennusta kohti verrattuna niihin, joissa käytetään vanhoja uudelleenjohdottavia tai vaippattomia järjestelmiä. Ylimääräiset ennakkokustannukset (yleensä 0,20–0,50 dollaria metriltä enemmän kuin tavallinen yksieristeinen johto) katetaan kahdessa vuodessa pienemmän asennustyön ja pienempien putkien tarpeiden ansiosta. Kaikissa uusissa rakennuksissa tai remonteissa vaippaisten johtojen määrittäminen sopivalla vaippamateriaalilla ja oikealla johtimien mitoituksella on suora, mitattavissa oleva toimenpide turvallisemman ja kestävämmän sähköinfrastruktuurin luomiseksi.
