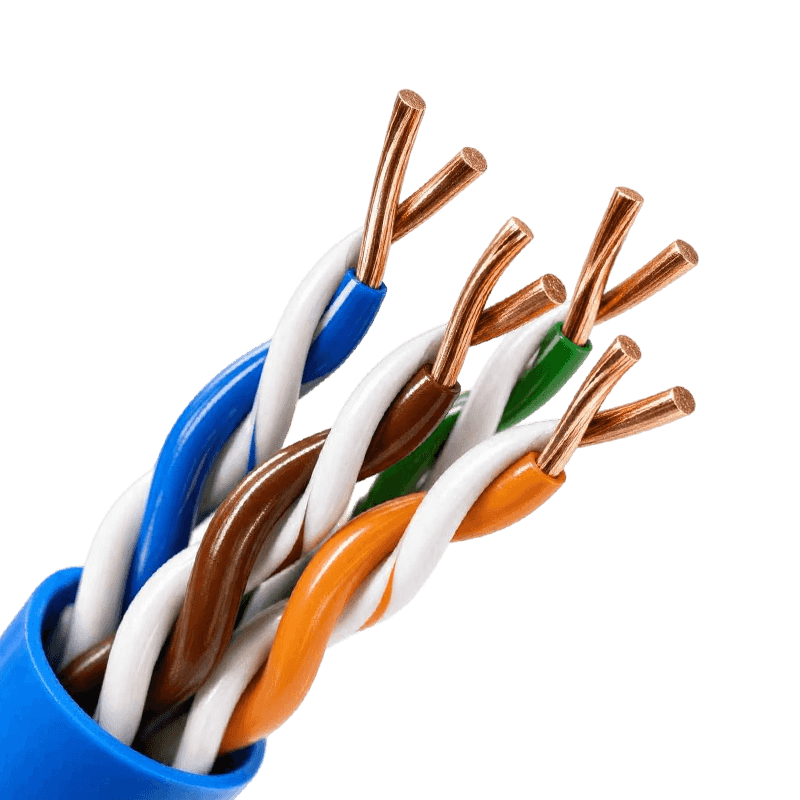

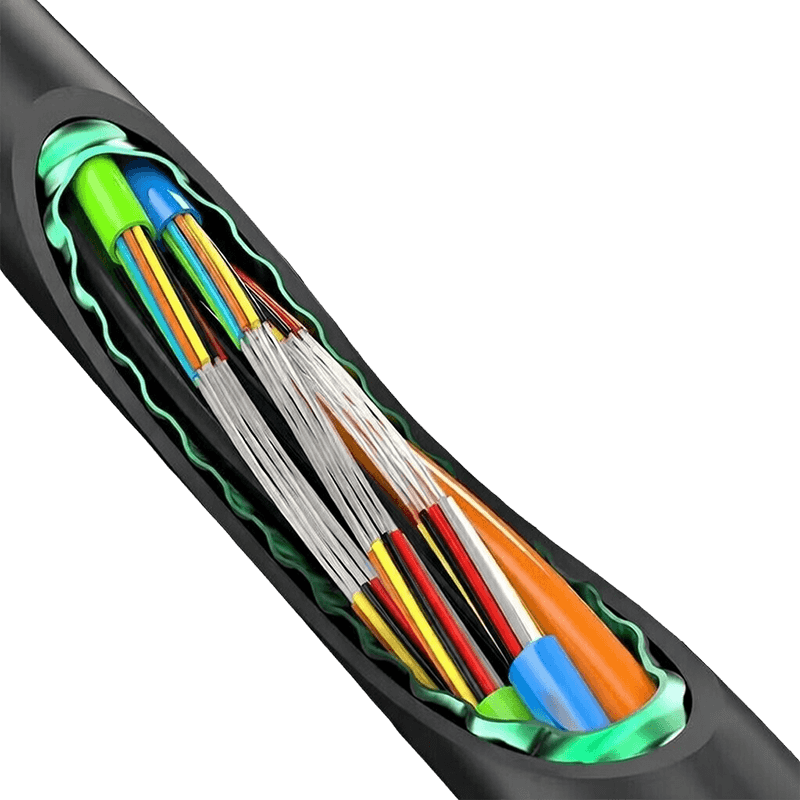

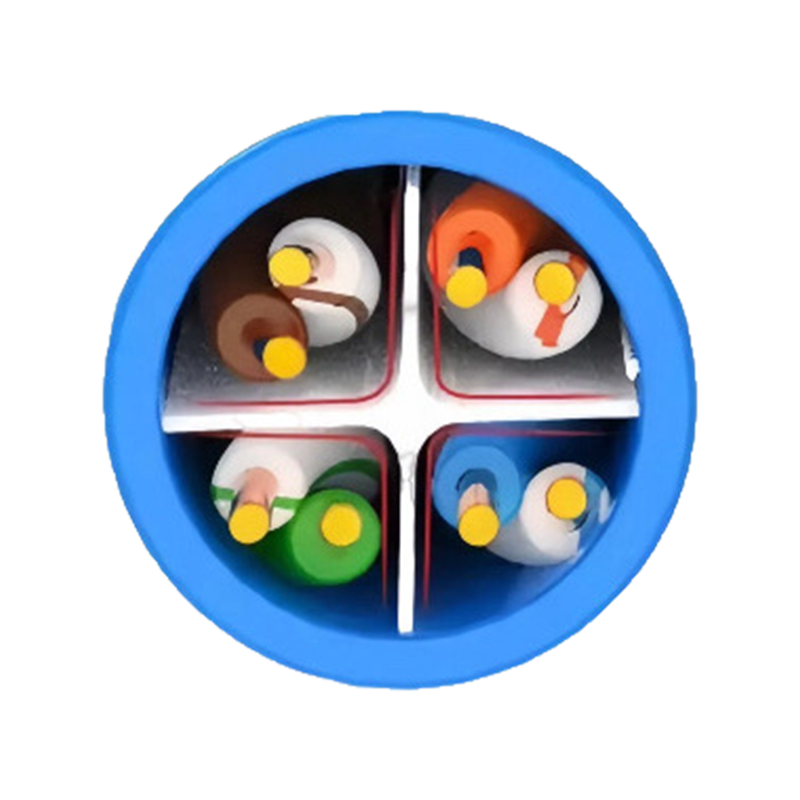

Kuinka kierretty parigeometria ohjaa ylikuulumista tietoliikennekaapeleissa

Kierretyn pariviestintäkaapelin kierre ei ole vain valmistuksen mukavuus - se on perusmekanismi, jolla kaapeli torjuu sähkömagneettiset häiriöt ja vaimentaa ylikuulumista vierekkäisten parien välillä. Kun kaksi johdinta kierretään yhteen, mikä tahansa ulkoinen sähkömagneettinen kenttä indusoi lähes yhtä suuret ja vastakkaiset jännitteet peräkkäisissä puolikierteissä, jotka kumoutuvat vastaanottimessa yhteismoodin hylkäämisen kautta. Tämän kumoamisen tehokkuus riippuu kierteen pituudesta: lyhyempi asennus (enemmän kierteitä metriä kohti) tarjoaa paremman melunvaimennusta, mutta lisää kaapelin kustannuksia ja vaimennusta hieman johtimen lisätypituuden vuoksi. Moniparisissa tietoliikennekaapeleissa kullekin parille on määritetty ainutlaatuinen, huolellisesti kontrolloitu pituus, joka eroaa jokaisesta viereisestä parista. Tämä tarkoituksellinen vaihtelu – joka kattaa tyypillisesti noin 25 mm:n ja 38 mm:n välisen alueen paria kohti tavallisessa Cat6A-kaapelissa – varmistaa, että kaksi paria ei saavuta rakentavaa häiriökohdistusta kaapelin aikana, mikä on lähipään ylikuulumisen (NEXT) ja kaukopään ylikuulumisen (FEXT) ensisijainen mekanismi, joka määrittelee tiedonsiirron luotettavuuden. Tiukat valmistustoleranssit putken pituuden johdonmukaisuudessa koko kaapelin pituudella erottavat korkean suorituskyvyn viestintäkaapeleita perustuotteista.

Vaimennus ja ristikkäinen suhde ja miksi se ennustaa reaalimaailman datalinkin tehokkuutta

Arvioitaessa viestintäkaapeleita strukturoidun kaapeloinnin infrastruktuurin vaimennus- ja ylikuulumisluvut tarkistetaan usein itsenäisesti, mutta mittari, joka suoremmin ennustaa, toimiiko datalinkki luotettavasti nimellisnopeudellaan, on vaimennus- ja ristikkäisyyssuhde (ACR) – erityisesti tehosummamuunnos (PS-ACR). ACR lasketaan yksinkertaisesti seuraavasti: SEURAAVA miinus lisäyshäviö kussakin taajuuspisteessä, ilmaistuna desibeleinä. Positiivinen ACR tarkoittaa, että etäpäähän saapuva signaali on vahvempi kuin sitä häiritsevä ylikuulumiskohina; mitä suurempi positiivinen marginaali, sitä vahvempi linkki. Cat6-kaapeloinnin taajuudella 250 MHz minimi PS-ACR-N (tehosumma ACR lähipäässä) on määritetty noin 3,0 dB:ksi – erittäin ohut marginaali. Cat6A-kaapelointi 500 MHz:llä ylläpitää PS-ACR-N:n vähimmäisarvoa noin 25 dB:ssä, minkä vuoksi Cat6A on suositeltu vähimmäisluokka 10GBASE-T-sovelluksille. ACR:n ymmärtäminen yksittäisten vaimennus- tai ylikuulumislukujen sijasta auttaa verkkosuunnittelijoita valitsemaan tietoliikennekaapeleita, jotka tarjoavat aitoa kapasiteettia aiottuun sovellukseen sen sijaan, että ne täyttäisivät vain luokkamäärittelyn kirjaimen sen pahimmillaan.

Dielektrisen materiaalin valinta ja sen vaikutus signaalin leviämisnopeuteen

Tiedonsiirtokaapelin jokaista johtimia ympäröivä eristemateriaali määrää suoraan signaalin etenemisnopeuden, joka vaikuttaa sekä etenemisnopeuden nimellisnopeuteen (NVP) että kaapelin viiveen ja viiveen vinoutumiin. Etenemisnopeus on kääntäen verrannollinen eristemateriaalin suhteellisen permittiivisyyden (dielektrisyysvakion) neliöjuureen. Kiinteä polyeteeni (PE), jonka dielektrisyysvakio on noin 2,25, tuottaa NVP:n, joka on noin 66 % valon nopeudesta vapaassa tilassa. Vaahtopolyeteeni – jossa mikroskooppisia ilmatyhjiöitä viedään PE-matriisiin – vähentää efektiivistä dielektrisyysvakiota kohti arvoa 1,5 tai sitä alhaisempi, jolloin NVP ylittää 75–85 % valon nopeudesta. Tällä on merkitystä käytännössä kahdella tavalla: ensinnäkin korkeampi NVP tarkoittaa pienempää etenemisviivettä, mikä on tärkeää latenssiherkissä sovelluksissa, kuten kaupankäyntiverkoissa ja reaaliaikaisissa ohjausjärjestelmissä; Toiseksi dielektrisyysvakion konsistenssin tiukempi hallinta kaapelin pituudella vähentää parien välistä viivettä, josta tulee kriittinen parametri 10G- ja 40G-Ethernetissä, jossa useat parit kuljettavat samanaikaisia ​​tietovirtoja, jotka on yhdistettävä uudelleen vastaanottimessa tiukan ajoitusikkunan sisällä. Suorituskykyiset tietoliikennekaapelit datakeskusten runkoverkkosovelluksiin määrittävät rutiininomaisesti vaahdotetun PE-eristeen tarkasti saavuttaakseen etenemisnopeuden ja vinoutumisen, joka vaatii tiheän rinnakkaislähetyksen.

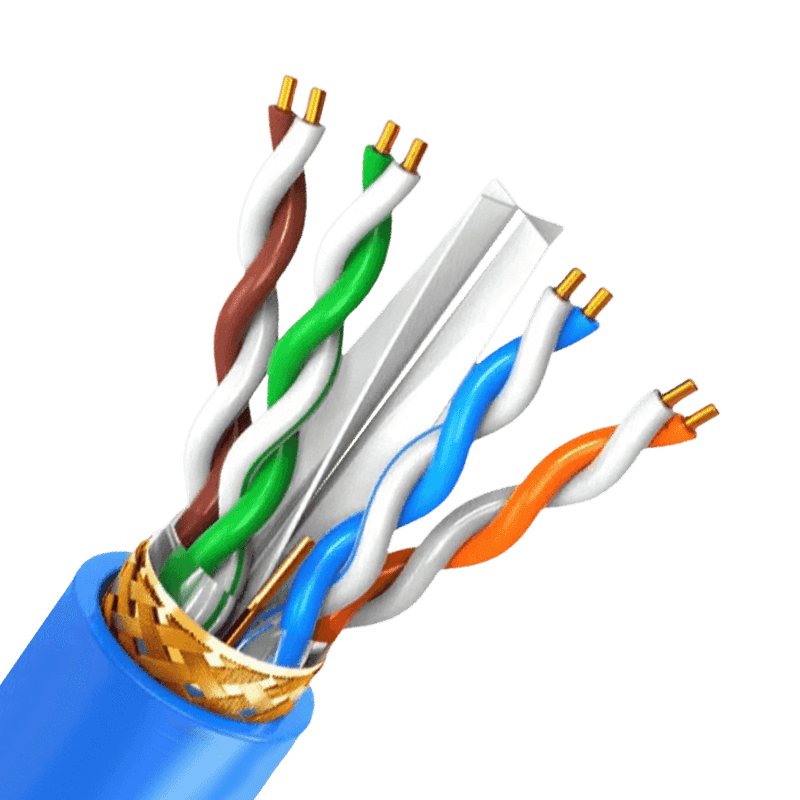

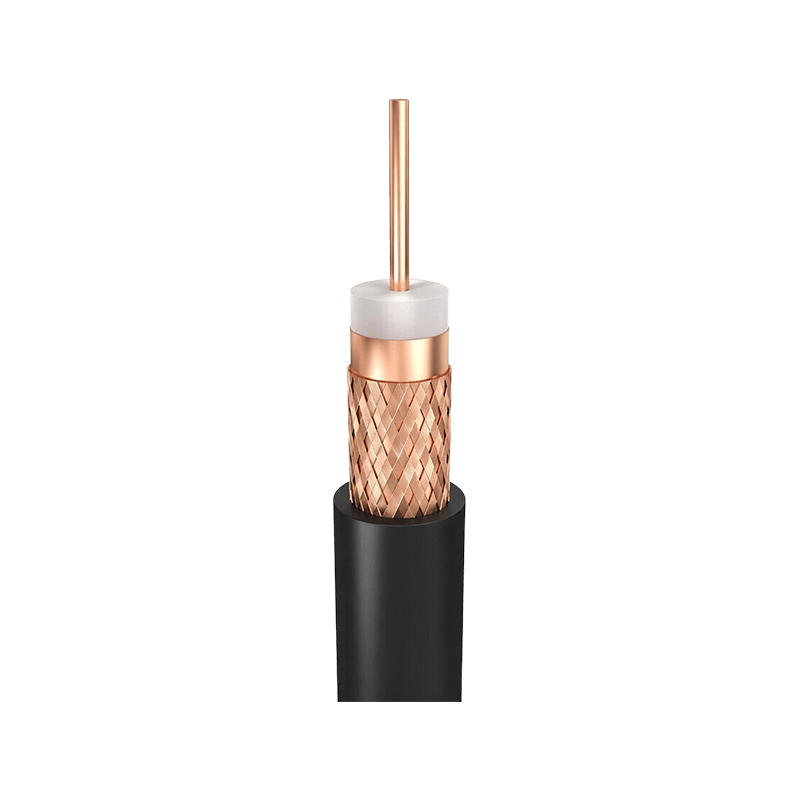

Tietoliikennekaapeleiden suojausarkkitehtuurit: F/UTP, S/FTP ja kun jokainen on sopiva

Standardit IEC 61156 ja ISO/IEC 11801 määrittelevät tietoliikennekaapelin suojauksen systemaattisen nimikkeistön, joka kuvaa sekä kaapelin kokonaissuojan että yksittäisen parin suojauksen muodossa XX/YTP. Sen ymmärtäminen, milloin kukin arkkitehtuuri on määriteltävä, on pikemminkin käytännöllinen suunnittelupäätös kuin määrittelyvalintaruutu.

Suojatut tietoliikennekaapelit vaativat jatkuvan, matalan impedanssin maadoitusreitin suojasta maahan linkin molemmissa päissä toimiakseen. Maadoittamaton tai huonosti maadoitettu suoja S/FTP- tai F/UTP-kaapelissa voi itse asiassa huonontaa suorituskykyä suojaamattomaan kaapeliin verrattuna, koska se toimii antennina, joka kytkee ulkoisen kohinan suoraan signaalipareihin.

Liekin leviämisen ja savun myrkyllisyysluokitukset sisätilojen viestintäkaapeleiden reitityksessä

Liitäntätilojen, nousuputkien ja avotoimistoympäristöjen läpi reititettyihin tietoliikennekaapeleihin sovelletaan paloturvallisuusluokitusta, joka määrittää, mitkä tuotteet voidaan laillisesti asentaa mihinkin paikkoihin. Pohjois-Amerikassa NEC (NFPA 70) luokittelee tietoliikennekaapelit CMP (Communications Multipurpose Plenum), CMR (Riser), CM (General Purpose) ja CMX (Limited Use), ja CMP edustaa tiukinta liekki- ja savutehokkuutta käytettäväksi ilmankäsittelyliitännöissä. Euroopassa ja IEC-standardien mukaisilla markkinoilla sovelletaan CPR (Construction Products Regulation) EN 50575 -kehystä, joka määrittelee paloteknisyysluokat Aca:sta B1ca:aan, B2ca:aan, Cca:aan, Dca:aan, Ecaan ja Fca:aan asti – jokainen edellyttää liekin leviämisen, lämmön vapautumisnopeuden (HRR), savun tuotannon (savun muodostumisen (s1–2-lets3)) testausta. (a1–a3). Luokkiin Cca-s1,d1,a1 luokiteltu kaapeli tarjoaa huomattavasti paremman paloturvallisuuden yleisen suorituskyvyn kuin Dca-s3,d2,a2-luokan kaapeli, vaikka molemmat kuuluvat samaan ensiluokkaiseen luokkaan. Rakennussuunnittelijoille ja kaapeliurakoitsijoille alaluokitusten päätteiden ymmärtäminen on yhtä tärkeää kuin ensisijainen luokka määriteltäessä tietoliikennekaapeleita projekteihin, joissa on tiukat matkustajaturvallisuusvaatimukset tai vakuutusten noudattamisvelvollisuudet.

Alien Crosstalk mukana toimitetuissa tietoliikennekaapeliasennuksissa ja sen hallinta

Alien Crosstalk (AXT) – sähkömagneettinen kytkentä vierekkäisten kaapelien välillä samassa nipussa tai lokerossa, toisin kuin parien välillä yhdessä kaapelissa – tuli määrittäväksi suunnitteluhaasteeksi 10GBASE-T Ethernetin käyttöönoton myötä, joka käyttää kaikkia neljää paria samanaikaisesti full-duplex-lähetyksessä 100 metrin kuparin yli. Toisin kuin sisäinen ylikuuluminen, jota kaapelien valmistajat ohjaavat parigeometrian ja suojauksen avulla, ulkomaalainen ylikuuluminen on asennuksesta riippuvainen muuttuja, joka pahenee kaapelinippujen tihentyessä. IEC 61935-1 ja TIA-568-C.2 käsittelevät ulkomaalaisten ylikuulumista PSANEXT- ja PSAELTF-spesifikaatioiden kautta. Käytännössä vieraiden ylikuulumisen hallinta suurissa vaakasuuntaisissa kaapelinipuissa sisältää useita lähestymistapoja: fyysisen kaapelin välisen eron säilyttäminen mahdollisuuksien mukaan, yli 24 kaapelin rinnakkaisreitittämisen välttäminen yhdessä tiiviissä nipussa, F/UTP- tai S/FTP-suojattujen tietoliikennekaapeleiden käyttäminen, joiden yleinen suojakalvo tarjoaa valmistajan luontaisen AXT-hylkäyksen, ja — jos samat kaapelit on asennettu, kun kaapelit on suojattu. tuotantoerää käytetään koko nipussa, koska AXT:n suorituskyky on erittäin herkkä vierekkäisten kaapeliparien geometrioiden suhteelliselle vaihesuhteelle. Tuotantotarkkuus Zhejiang Huapu Cable Co., Ltd.:ssä, jota tukevat ISO 9001 -laadunhallintaprosessit, varmistaa tasaisen asennuksen pituuden ja geometrian tuotantoerien välillä – mikä edistää suoraan ennustettavaa ulkomaalaisten ylikuulumissuorituskykyä tiheissä asennuksissa.

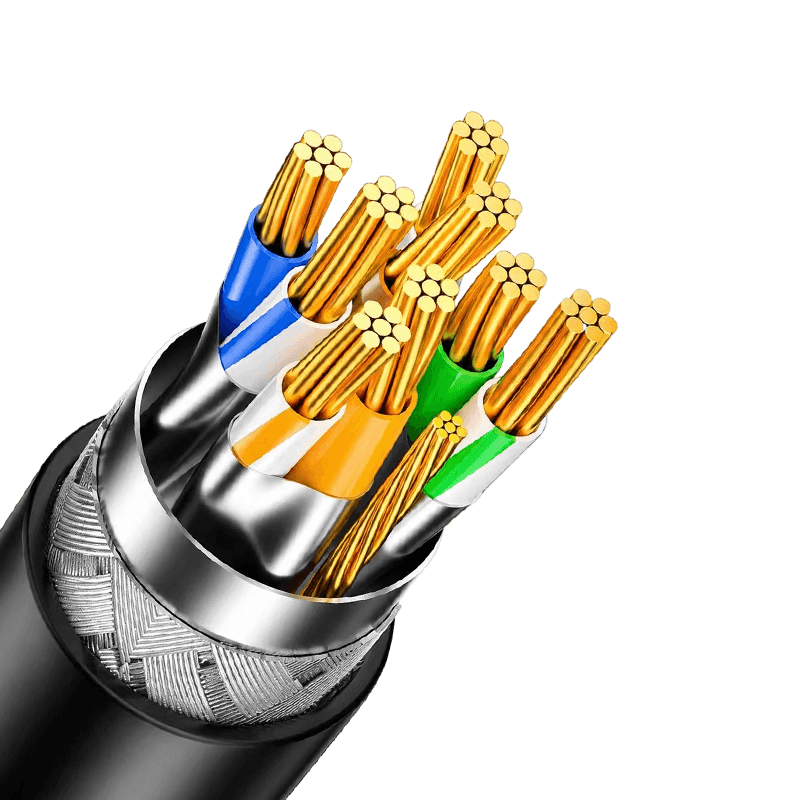

Cat8-viestintäkaapelit: mitä 2000 MHz:n kaistanleveys oikeastaan vaatii kaapelilta

Luokan 8 tietoliikennekaapelit, jotka on standardoitu standardeissa ISO/IEC 11801-1 (Class I ja Class II) ja TIA-568-C.2-1, tukevat 25GBASE-T- ja 40GBASE-T-sovelluksia 30 metrin kanavan enimmäispituudella ja toimivat jopa 2000 MHz:n taajuuksilla. Luotettavan signaalinsiirron saavuttaminen taajuudella 2 GHz asettaa kaapelille fyysisiä rajoituksia, jotka eroavat laadullisesti Cat6A:n 500 MHz:n rajoituksista. 2000 MHz:n pinnan syvyys kuparissa on noin 1,5 µm – eli käytännössä kaikki virta kulkee johtimen pinnan mikroskooppisen ohuen ulkokerroksen sisällä. Kaikki pinnan epäsäännöllisyydet, hapettuminen tai johtimen vetovirhe tässä mittakaavassa lisää tehollista vastusta ja heikentää sisäänvientihäviön suorituskykyä. Tästä syystä Cat8-kaapeleissa käytetään yleisesti johtimia, joissa on paljaat kupariset tai hopeoidut kuparipinnat, ja ne vaativat pakollisesti parikohtaisen kalvosuojauksen (kaikki Cat8-kaapelit ovat määritelmän mukaan F/UTP- tai S/FTP-kaapelit – suojaamatonta Cat8:aa ei ole standardissa). Liitinrajapinta on yhtä kriittinen: 2 GHz:llä huonosti suunnitellun tai väärin päätetyn RJ-45- tai TERA-liittimen paluuhäviö ja välityshäviö voivat kuluttaa koko kanavamarginaalin. Cat8 ei ole vain asteittainen parannus Cat6A:han verrattuna – se edustaa erilaista tarkkuusvalmistuksen luokkaa, jota sovelletaan tietoliikennekaapeleihin, liittimiin ja päätetyökaluihin samanaikaisesti.

Tiedonsiirtokaapelin suorituskyvyn heikkeneminen mekaanisen rasituksen vuoksi asennuksen aikana ja sen jälkeen

Tehdastestin läpäisevä tietoliikennekaapeli saattaa silti epäonnistua kanavan sertifioinnissa asennuksen jälkeen, jos mekaaninen rasitus vetämisen, taivutuksen tai niputuksen aikana on muuttanut kaapelin sisäistä geometriaa. Useita erityisiä vikatiloja syntyy asennuksen aiheuttamasta mekaanisesta rasituksesta:

• Parin muodonmuutos liiallisesta vetojännityksestä: Useimmissa Cat6- ja Cat6A-tietoliikennekaapeleissa asennuksen enimmäisvetojännitys on 110 N (noin 25 lbf). Tämän ylittäminen – yleinen ilmiö vedettäessä pitkiä juoksuja ruuhkaisen putken läpi – pidentää johtimia pysyvästi ja muuttaa parin kierregeometriaa, mikä lisää NEXT:ää ja vähentää paluuhäviön suorituskykyä.
• Taivuttaminen ja jyrkkä taivutus: Cat6A U/UTP -kaapeleiden vähimmäistaivutussäde on tyypillisesti 8 kertaa kaapelin ulkohalkaisija asennuksen aikana, rentouttava 4 kertaa kiinteässä asennusasennossa. Terävä mutka - jopa sellainen, joka näyttää ponnahtavan takaisin - luo pysyvän katkoksen kaapelin impedanssiprofiiliin, joka näkyy paluuhäviön piikkinä taajuudella, joka vastaa mutkan sähköistä pituutta.
• Murskaaminen ylitäytetyille tarjottimille: Voimakkaasti kuormitettujen kaapelihyllyjen alle upotetut tietoliikennekaapelit voivat kokea jatkuvaa puristuskuormitusta, joka muuttaa kaapelin poikkileikkauksen pyöreästä soikeaksi. Tämä muuttaa parien välistä etäisyyttä kaapelin sisällä ja lisää vieraiden ylikuulumistasoja, mikä tulee usein ilmi vasta kuukausien kuluttua asennuksesta, kun muodonmuutos vakiintuu.
• Johdinsiteen ylikiristys: Viestintäkaapelinippujen ympärille liiallisella jännityksellä kiinnitetyt vetoketjut luovat paikallisia korkeapainepisteitä, jotka muuttavat ulkovaippaa ja puristavat sisäistä parin geometriaa. Alan paras käytäntö on käyttää koukku- ja silmukkakiinnikkeitä tietoliikennekaapelinippuihin tai varmistaa, että vetoketjun kireys ei muuta kaapelin vaippaa näkyvästi.

Asennuksen jälkeinen kanavan sertifiointitestaus tason IV tai tason V kenttätesterillä tarjoaa ainoan luotettavan vahvistuksen siitä, että asennetut tietoliikennekaapelit täyttävät määritetyn suorituskykyluokkansa rakennusvaiheen asennuksen mekaanisten realiteettien jälkeen.

Teolliset tietoliikennekaapelit: erot kaupalliseen IT-kaapelointiin rakentamisessa ja testauksessa

Teollisuusautomaatioympäristöissä käytettävät tietoliikennekaapelit – jotka yhdistävät PLC:itä, käyttöpäätteitä, antureita ja teollisia Ethernet-kytkimiä tuotantolaitoksissa, prosessilaitoksissa ja energiainfrastruktuurissa – kohtaavat täysin erilaisen kuormituksen kuin toimiston IT-kaapelointi. IEC 61784 ja IEC 61918 -standardit koskevat erityisesti teollisia tietoliikenneverkkoja (kenttäväylät ja teollinen Ethernet), ja näissä järjestelmissä käytetyt kaapelit eroavat kaupallisista Cat6- tai Cat6A-tuotteista useissa tärkeissä suhteissa. Teollisuuden tietoliikennekaapeleissa on tyypillisesti öljyn- ja kemikaalienkestävät ulkovaipat, jotka on valmistettu PUR:sta (polyuretaanista) tai CPE:stä (kloorattu polyeteeni) tavallisten PVC- tai LSZH-yhdisteiden sijaan. Ne on suunniteltu kestämään toistuvaa taipumista kaapelin kannattimien (vetoketjujen) yli. Joustosyklin arvot ovat 5–10 miljoonaa jaksoa tietyillä taivutussäteillä – vaatimus, jonka mukaan kaupallisia viestintäkaapeleita ei koskaan testata. Monet teollisuuden tietoliikennekaapelit sisältävät myös yleisen kuparipunossuojauksen, jonka peitto on yli 90 % signaaliparien suojaamiseksi voimakkailta sähkömagneettisilta häiriöiltä, ​​joita taajuusmuuttajat, servovahvistimet ja lähellä toimivat hitsauslaitteet aiheuttavat. Zhejiang Huapu Cable Co., Ltd.:n tuotantokykymme ja huippuluokan testauslaitteistomme antavat meille mahdollisuuden valmistaa ja validoida tietoliikennekaapeleita sekä kaupallisten että teollisten suorituskykystandardien mukaisesti hyödyntäen samaa teknistä asiantuntemusta, joka tukee laajaa kaapelivalikoimaamme, joka kattaa teho-, ohjaus- ja erikoiskaapeliluokat.

Power over Ethernet (PoE) ja sen termiset vaikutukset tietoliikennekaapelin määrittelyyn

Power over Ethernet (PoE) -tekniikka, joka on standardoitu IEEE 802.3af (15,4 W), 802.3at (30 W) ja 802.3bt (jopa 90 W tyyppi 4:lle), käyttää samoja tietoliikennekaapelin johtimia siirtääkseen samanaikaisesti datasignaaleja ja tasavirtaa verkon päätepisteisiin, kuten IP-kameroihin, IP-puhelimiin, IP-puhelimiin ja -tukipisteisiin. Vaikka PoE on sähköisesti yhteensopiva tavallisten rakenteellisten kaapelointiluokkien kanssa, jatkuvan virransyötön lämpövaikutukset niputetun kaapelin kautta ovat merkittäviä ja usein aliarvioituja verkon suunnittelun aikana. Kun virta kulkee kaapelin johtimen resistanssin läpi, se tuottaa lämpöä suhteessa I²R:ään. Yhdellä kaapelilla tämä lämpö haihtuu helposti ympäröivään ilmaan. Tiukasti niputetussa 24 tai useamman PoE-aktiivisen kaapelin ryhmässä lämpöympäristö muuttuu perusteellisesti: vierekkäiset kaapelit toimivat keskinäisenä eristeenä, sitovat lämpöä ja nostavat kaapelin käyttölämpötilan ympäristön yläpuolelle. IEEE 802.3bt Task Force -mallinnus osoitti, että 24 tyypin 4 PoE-kaapelin nippu (joissa kussakin on 960 mA johdinparia kohti) voi nostaa kaapelin lämpötilaa 15–20°C ympäristön yläpuolelle – nousu, joka lisää johtimen resistanssia, lisää työntöhäviötä (joka kohoaa jo noin 4 %:lla kuparikanavaa kohden). määrittelyrajoja. Tiedonsiirtokaapelin teknisiin tietoihin suuritiheyksisiä PoE-käyttöönottoa varten tulisi siksi sisältyä vahvistus kaapelin johtimen resistanssista korotetussa lämpötilassa ja liitäntähäviön vähennyskäyrästä sen sijaan, että luottaisivat pelkkään huoneenlämpötilan kanavalaskelmiin. Kansallisena korkean teknologian yrityksenä, jolla on kattavat laboratoriotilat, Zhejiang Huapu Cable Co., Ltd. suorittaa viestintäkaapelituotteidemme lämpösuorituskyvyn validoinnin tukeakseen asiakkaita, jotka suunnittelevat korkeatiheyksistä PoE-infrastruktuuria luottavaisin mielin.
