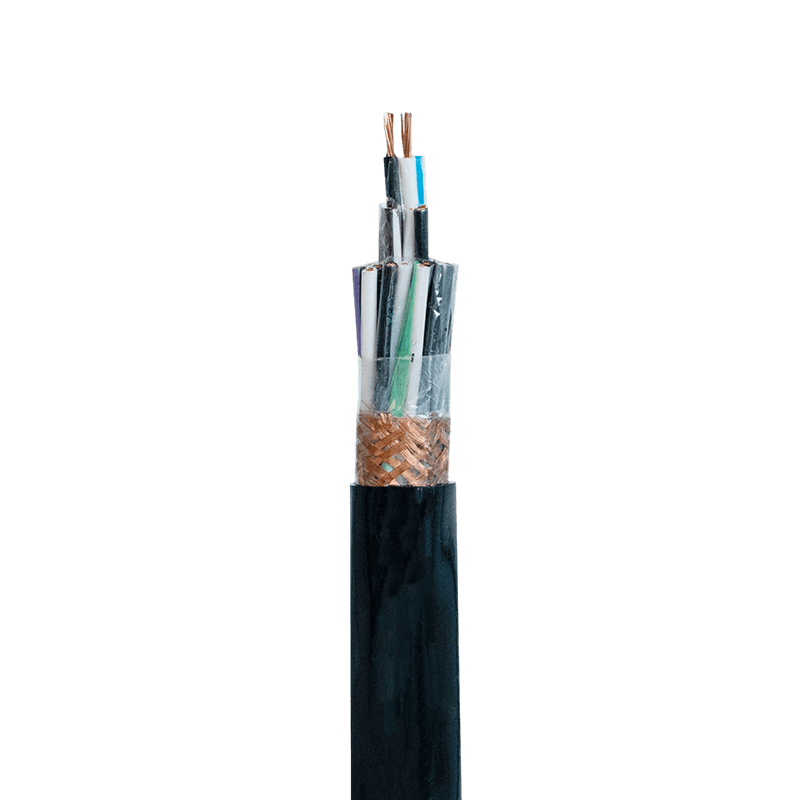

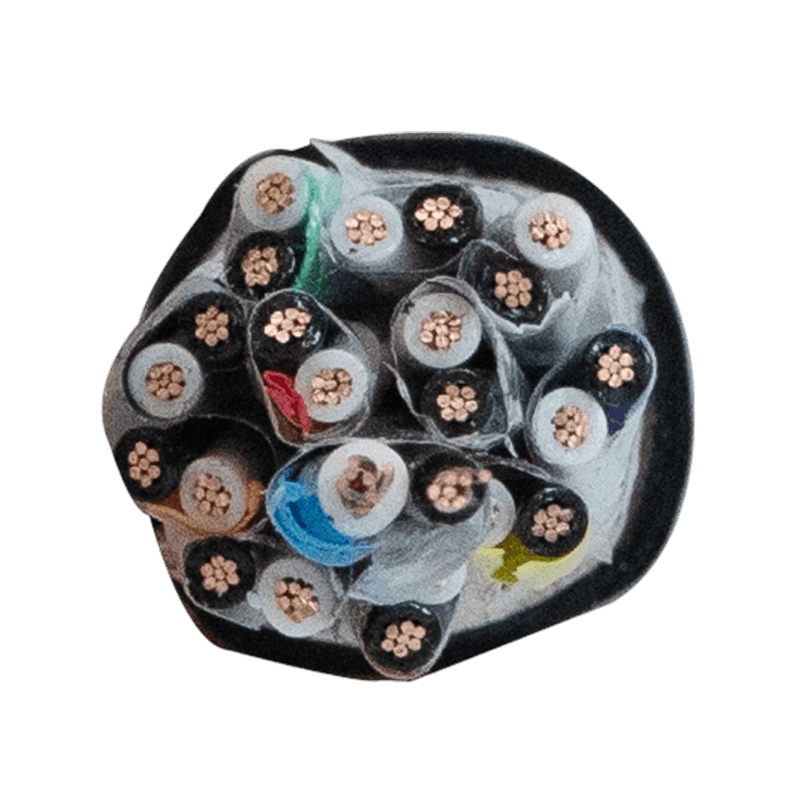

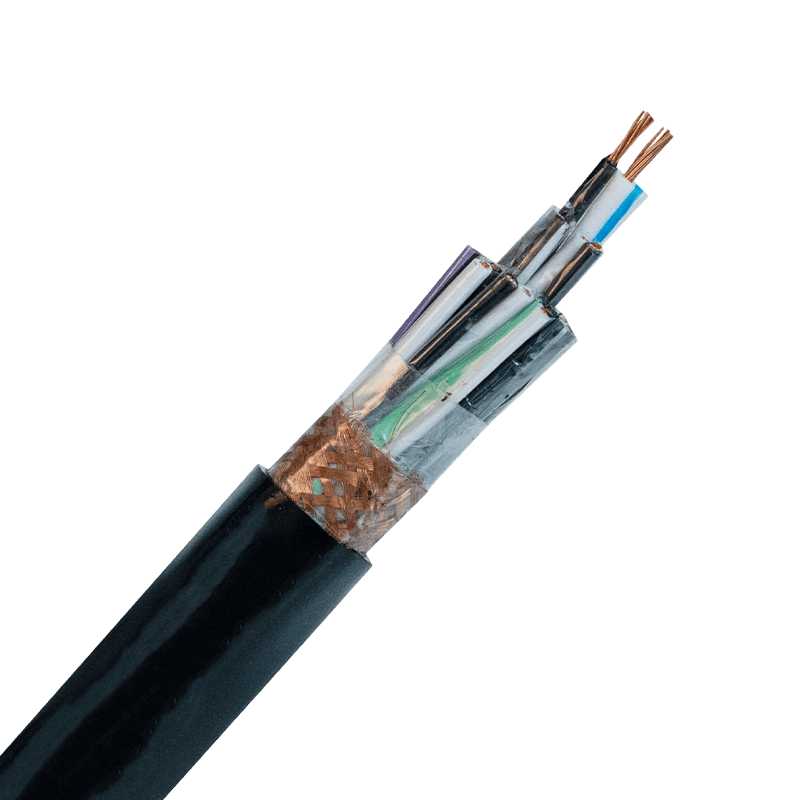

VFD (Variable Frequency Drive) -syöttökaapelit Valmistajat

Miksi vakiovirtakaapelit epäonnistuvat VFD-sovelluksissa

Variable Frequency Drive (VFD) -kaapelit toimivat sähköisesti vihamielisessä ympäristössä, jossa tavanomaisia virtakaapeleita ei ole suunniteltu kestämään. Kun VFD muuntaa kiinteätaajuisen vaihtovirtasyötön muuttuvataajuiseksi ulostuloksi, se tekee sen vaihtamalla nopeasti IGBT:itä (Insulated Gate Bipolar Transistors) kantoaaltotaajuuksilla, jotka vaihtelevat tyypillisesti välillä 2 kHz - 16 kHz. Jokainen kytkentätapahtuma tuottaa jyrkkärintaisia ​​jännitepulsseja, joiden nousuajat ovat niin lyhyitä kuin 0,1 - 1 mikrosekunti, ja huippujännitteet, jotka voivat saavuttaa 2 - 3 kertaa nimellisen tasavirtaväylän jännitteen kaapeliimpedanssien epäsopivuuden ja heijastuneen aallon ilmiöiden vuoksi. Tavallinen XLPE- tai PVC-eristeinen virtakaapeli, joka on altistettu tälle toistuvalle suurelle dV/dt-rasitukselle, kokee kiihtynyttä osittaista purkaustoimintaa eristeen sisällä, mikä johtaa ennenaikaiseen dielektrisen hajoamiseen – usein kuukausien sisällä odotettujen vuosikymmenten käyttöiän sijaan. Taajuusmuuttajan tehokaapeli, jonka nimellisjännite on 6 kV tai vähemmän Ne on erityisesti suunniteltu vahvistetuilla eristysjärjestelmillä, symmetrisillä maadoitusjohdinjärjestelyillä ja pienikapasiteettisilla rakenteilla kestämään nämä sähköiset rasitukset koko nimelliskäyttöikänsä ajan.

Heijastunut aaltojännite ja kuinka kaapelin pituus vahvistaa ongelmaa

Yksi VFD-asennuksien aliarvioituimmista riskeistä on heijastunut aaltoilmiö, joka muuttuu yhä vakavammaksi taajuusmuuttajan ja moottorin välisen kaapelin pidentyessä. Kun nopeasti nouseva jännitepulssi kulkee alas kaapelia ja kohtaa moottorin liittimet – joilla on korkea impedanssi verrattuna kaapelin ylijänniteimpedanssiin – osa pulssista heijastuu takaisin taajuusmuuttajaa kohti. Tulevien ja heijastuneiden aaltojen superpositio voi tuottaa moottorin liittimiin huippujännitteitä, jotka ylittävät huomattavasti taajuusmuuttajan lähtöjännitteen. 460 V:n käyttöjärjestelmässä 1 200 V:n ylittävät liitinjännitteet eivät ole harvinaisia ​​pitkillä kaapelikulmilla. Kriittinen kaapelin pituus, jolla tämä vaikutus tulee vaurioitumaan, riippuu taajuusmuuttajan kytkentäajan nousuajasta ja kaapelin etenemisnopeudesta. Yleisohjeena on, että yli 50–100 metrin pituiset kaapelit pikakytkentäisillä taajuusmuuttajilla (nousuajat alle 0,5 µs) tulisi käsitellä riskialttiina ilman lieventämistä. Ratkaisuja ovat muun muassa lähtöreaktorien tai dV/dt-suodattimien asentaminen taajuusmuuttajaan, korkeammalla ylijänniteimpedanssilla varustettujen kaapeleiden käyttäminen tai taajuusmuuttajan tehokaapeleiden valitseminen, joissa maadoitusjohtimet on järjestetty symmetrisesti kaapelin ominaisimpedanssin epäsopivuuden vähentämiseksi moottorin kanssa.

Symmetrinen maadoitusjohtimien järjestely: VFD-kaapelin rakenteellinen ydin

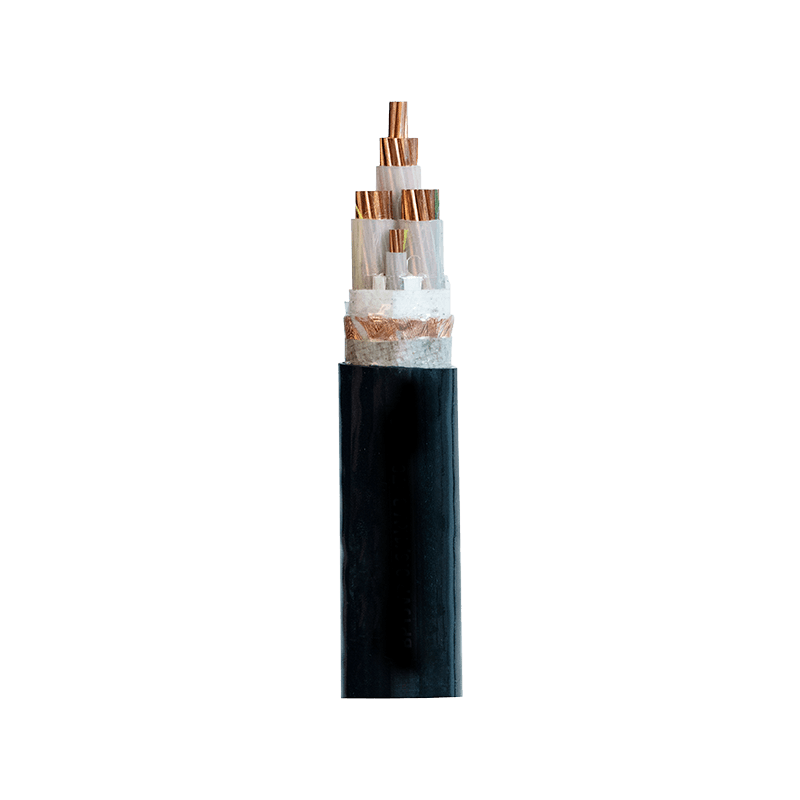

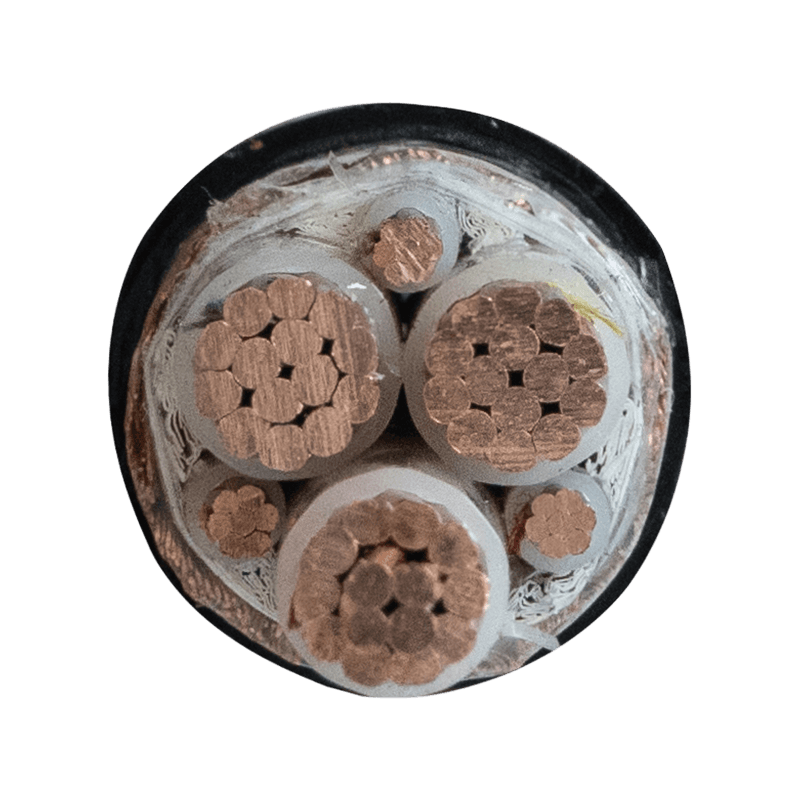

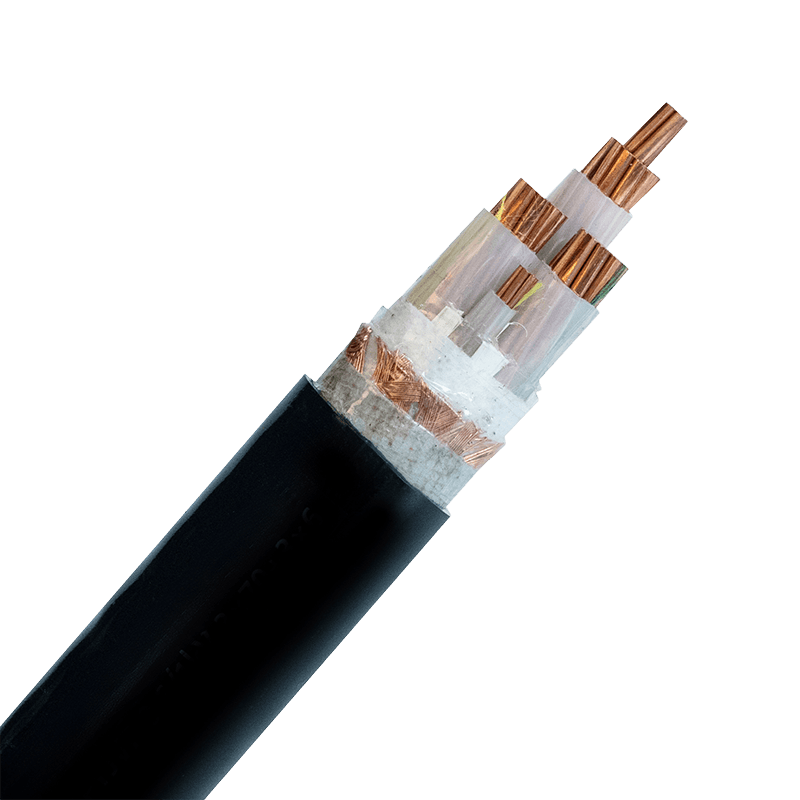

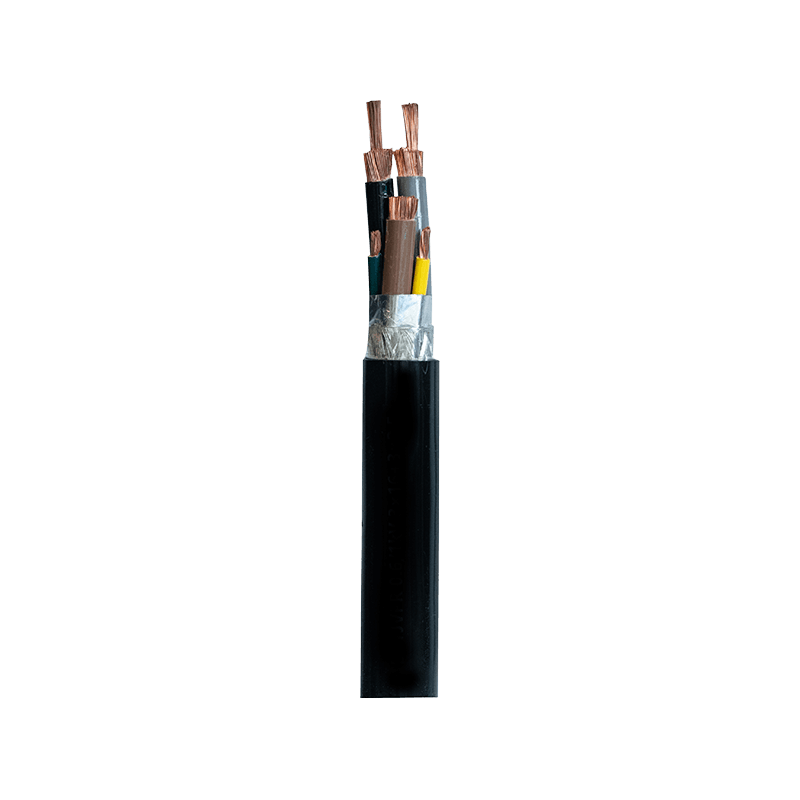

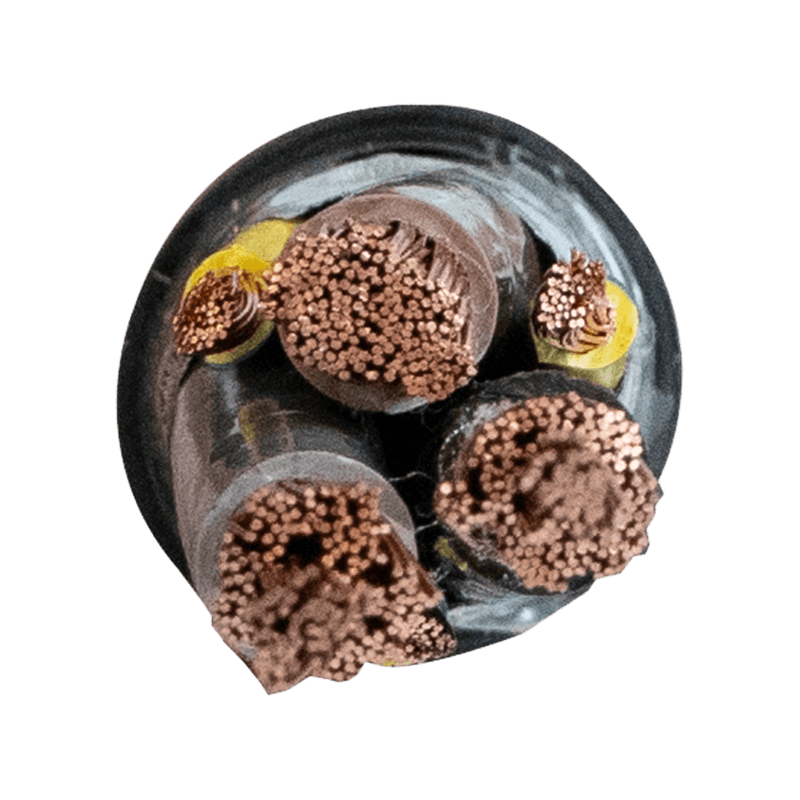

Tarkoituksenmukaisen VFD (Variable Frequency Drive) -kaapelin määrittävä rakenteellinen piirre – toisin kuin uudelleenkäyttöinen lokerokaapeli tai tavallinen moottorin syöttölaite – on sen maadoitusjohtimien symmetrinen järjestely. Sen sijaan, että yksittäinen maadoitusjohdin olisi siirretty toiselle puolelle, todellinen VFD-kaapeli sisältää kolme symmetrisesti sijoitettua maadoitusjohdinta (tai täyden peiton kuparinauhasuojan ja kolme maadoitusjohdinta), jotka ympäröivät kolme vaihejohdinta. Tämä geometria palvelee kahta kriittistä toimintoa. Ensinnäkin se tarjoaa matalan impedanssin, korkeataajuisen paluutien VFD:n kytkentätoiminnon synnyttämille yhteismuotoisille virroille, rajoittaen ne kaapelin sisälle sen sijaan, että ne voisivat virrata moottorin rungon, laakereiden ja liitettyjen mekaanisten rakenteiden läpi. Toiseksi symmetria varmistaa, että kapasitiivinen kytkentä kustakin vaihejohtimesta kokonaissuojaan on yhtä suuri, mikä vähentää maajärjestelmään syötettyä yhteismoodin nettovirtaa. Zhejiang Huapu Cable Co., Ltd.:ssä VFD-kaapelirakenteet on kehitetty tällä symmetrisellä arkkitehtuurilla, joka on ei-neuvoteltavissa oleva suunnitteluvaatimus, joka on validoitu omassa laboratoriossamme korkeataajuisilla impedanssimittauslaitteilla.

Eristysjännitteen nimellisarvot ja osittaisen purkauksen suorituskyky 6 kV:lla ja sitä alhaisemmilla jännitteillä

Variable Frequency Drive -virtakaapeleissa, joiden nimellisjännite on 6 kV tai vähemmän, eristysjärjestelmää ei tarvitse arvioida vain tehotaajuudella (50/60 Hz) vaan pulssiolosuhteissa, jotka VFD todella tuottaa. Standardit IEC 60034-17 ja IEC 60034-25 koskevat invertterisyöttöisen moottorin käämien eristystä, ja niiden vaatimukset siirtyvät suoraan kaapelin eristysmääritykseen. Osittaisen purkauksen (PD) aloitusjännite (PDIV) on keskeinen mittari: jännite, jolla itseään ylläpitävä ionisaatio alkaa eristeen onteloissa tai epäpuhtauksissa. Keskijännitteisten VFD-kaapeleiden 6 kV luokassa eristys on tyypillisesti silloitettua polyeteeniä (XLPE), jonka seinämän paksuus on suunniteltu pitämään käyttöjännite selvästi PD-aloituskynnyksen alapuolella jopa pulssiolosuhteissa. Tyyppitestaus IEC 60502-2:n mukaan 6kV kaapeleille sisältää vaihtojännitteen kestävyyden 3,5 × U0 5 minuutin ajan ja osittaisen purkausmittauksen 1,73 × U0, mutta vastuulliset valmistajat suorittavat lisäksi impulssijännitetestejä, jotka simuloivat nopeasti nousevia pulsseja VFD-kytkennästä - testi, joka ei aina vaadi todellisen käyttötavan vahvistamista tai uudelleenkäyttöä.

Yhteensopivuus yhteistilan kuristimen kanssa ja sen vaikutukset kaapelin kapasitanssiin

Monissa VFD-asennuksissa on yhteismoodikuristimia (kutsutaan myös yhteismuotoisiksi reaktoreiksi) taajuusmuuttajan lähdössä vaimentamaan suurtaajuista yhteismuotoista kohinaa ennen kuin se tulee moottorikaapeliin. Yhteismuotokuristimen tehokkuus on suoraan kytketty kaapelin vaihe-maa-kapasitanssiin: kaapeli, jolla on suuri hajautettu kapasitanssi, ohittaa kuristimen osittain korkeilla taajuuksilla, mikä heikentää sen vaimennustehoa. Tämä luo suunnittelun jännityksen – kaapelin suoja on välttämätön EMC-yhteensopivuuden ja laakerivirran vaimentamisen kannalta, mutta raskas kuparinauhasuoja lisää vaiheen ja näytön välistä kapasitanssia, mikä heikentää kuristimen suorituskykyä. Variable Frequency Drive -kaapeleissa, jotka on suunniteltu yhteensopiviksi yhteismuotoisen suodatuksen kanssa, käytetään tyypillisesti punottua vaippaa tai kolmea erillistä symmetristä maadoitusjohdinta täyspeittoisen nauhan sijaan, jolloin saavutetaan riittävä suojaustehokkuus pitäen samalla hajautetun kapasitanssin maassa välillä 100–300 pF/m. Määritettäessä VFD-kaapelia asennukseen, joka sisältää yhteisen tilan suodatuslaitteiston, kaapelin valmistajan julkaisemat kapasitanssitiedot yksikköpituutta kohti tulee ristiviittata kuristimen valmistajan suosittelemien kaapelin kapasitanssirajojen kanssa, jotta järjestelmä toimii suunnitellusti.

Laakerivirtamekanismit ja kaapelisuojan maadoituskäytännön rooli

Ennenaikainen moottorin laakerivika VFD-ohjatuissa järjestelmissä on hyvin dokumentoitu ongelma, ja VFD (Variable Frequency Drive) -kaapelin suojaus- ja maadoitusjärjestely on ensisijainen muuttuja sille, aiheuttavatko laakerivirrat vaurioita. On olemassa kolme erillistä laakerivirtamekanismia, joilla jokaisella on erilaiset lievennysvaatimukset:

• Kapasitiiviset purkausvirrat (EDM-virrat): Syynä on yleistilan jännitteen muodostuminen roottorin akselille hajakapasitanssin kautta ja purkautuminen laakerin öljykalvon kautta. Lievennetty alhaisen impedanssin akselin maadoitusharjoilla ja molemmista päistä kiinnitetyillä kaapelisuojuksilla.
• Suurtaajuiset kiertovirrat: Indusoituu suuremmissa moottoreissa (yleensä yli 100 kW:n runkokoko) moottorin rungossa olevalla yhteismoodilla. Vaadi eristetyt ei-vetopään laakerit asianmukaisen kaapelin suojauksen lisäksi.
• Yhteisen tilan maavirrat: Virtaus moottorin rungon läpi maahan alimman käytettävissä olevan impedanssin reitin kautta. 360° matalaimpedanssinen suojavaipan pääte sekä taajuusmuuttajan että moottorin päissä – saavutetaan oikeilla EMC-kaapeliholkeilla eikä sauvaliitännöillä – on välttämätöntä, jotta nämä virrat rajoittuvat kaapelin suojavaippaan moottorin rakenteiden sijaan.

Kaapelin suojan päätemenetelmällä on yhtä suuri merkitys kuin suojan peitolla ja johtavuudella. Pattimainen maadoitusliitäntä – jossa suojus taitetaan taaksepäin ja kierretään langaksi – aiheuttaa merkittävän induktanssin korkeilla taajuuksilla, mikä tehokkaasti mitätöi suojan tehokkuuden yli muutaman sadan kilohertsin. EMC-kaapeliläpiviennit, jotka muodostavat kehäkosketuksen suojapunoksen tai -nauhan kanssa, ovat oikea päätetapa VFD-kaapeliasennuksiin, joissa laakerivirran vaimennus on etusijalla.

VFD-kaapelin rakennetyyppien vertailu sovellusten sopivuuden mukaan

Kaikkia taajuusmuuttajakaapeleita ei ole rakennettu samalla tavalla, ja oikea rakenne riippuu erityisistä sovellusparametreista, kuten jänniteluokasta, kaapelin pituudesta, asennusympäristöstä ja EMC-vaatimuksista. Seuraavassa taulukossa esitetään päärakennustyypit ja niiden käyttötarkoitukset:

Lämpövähennys VFD-syötetyissä kaapeleissa: Miksi vakiokapasiteettitaulukot eivät sovellu suoraan

Standardeissa IEC 60364-5-52 tai NEC 310 julkaistut standardikaapelin kapasiteettitaulukot on laskettu sinivirralle 50 tai 60 Hz. Variable Frequency Drive -taajuusmuuttajan lähtövirta sisältää merkittävää harmonista sisältöä – erityisesti parittoman kertaluvun yliaaltoja (5., 7., 11., 13.) sekä korkeataajuista kytkentäaaltoilua – mikä lisää kaapelin RMS-virtaa samalla perustaajuisella kuormitusvirralla ja aiheuttaa lisähäviöitä skin-ilmiön ja läheisyysilmiön vuoksi. VFD-kantoaaltotaajuuksilla 4–8 kHz kuparijohtimen pintasyvyys on vain 0,7–1,0 mm, mikä tarkoittaa, että suuremmissa poikkileikkauksellisissa johtimissa (50 mm² ja enemmän) vain johtimen ulompi rengasalue kuljettaa korkeataajuista virtaa tehokkaasti. Tämä vaihtovirtaresistanssin kasvu korkeilla taajuuksilla voi lisätä johtimen tehollisia häviöitä 5–20 % DC- tai tehotaajuuskäyttöön verrattuna, mikä edellyttää vastaavaa kaapelin jatkuvan virtakapasiteetin pienentämistä. Variable Frequency Drive tehokaapeleille, joiden nimellisjännite on 6 kV tai vähemmän ja jotka toimivat nimellisvirran yläpäässä, on teknisesti oikea tapa varmistaa kaapelin toiminta lämpösuunnittelurajoissaan kaapelin valmistajan harmonisten vähennyskäyrien avulla – sen sijaan, että soveltaisit vakioasennustaulukoita.

EMC-yhteensopivuusvaatimukset VFD-asennuksille ja kaapelin rooli niiden täyttämisessä

Teollisissa ja kaupallisissa asennuksissa VFD-järjestelmiin sovelletaan sähkömagneettista yhteensopivuutta (EMC) koskevia määräyksiä, jotka rajoittavat johtuvia ja säteilypäästöjä, joita käyttöjärjestelmä saattaa ruiskuttaa sähköverkkoon ja ympäröivään ympäristöön. Euroopassa IEC 61800-3 -standardi määrittelee sovellettavat päästö- ja häiriönsietorajat säädettävänopeuksisille käyttöjärjestelmille eri luokilla riippuen siitä, onko asennus ensimmäisessä ympäristössä (julkinen pienjänniteverkko) vai toisessa ympäristössä (teollinen). Variable Frequency Drive (VFD) -kaapeli taajuusmuuttajan lähdön ja moottorin välillä on kriittinen elementti vaatimustenmukaisuuden saavuttamisessa, koska se on pääjohdin suurtaajuuksisille yhteismuotoisille virroille, jotka muutoin säteilevät tai johtaisivat takaisin syöttöön. Oikein suojattu VFD-kaapeli, jonka molemmissa päissä on 360°-suojaliittimet, yhdistettynä EMC-luokitellun taajuusmuuttajan koteloon ja tulosuodattimeen voi vähentää johtuvia päästöjä 20–40 dB verrattuna suojaamattomaan kaapeliasennukseen. Kolmannen osapuolen EMC-testiraportit koko käyttökaapeli-moottorijärjestelmästä ovat luotettavin perusta vaatimustenmukaisuuden ennustamiselle, sillä simuloidut tai lasketut tulokset aliarvioivat usein kaapelin reitityksen ja päätteiden laadun. ISO 9001 -sertifioinnin ja kattavan sisäisen testauslaboratoriomme tukemana Zhejiang Huapu Cable Co., Ltd. tarjoaa suojauksen tehokkuustestitietoja VFD-kaapelivalikoimallemme tukeakseen asiakkaiden järjestelmätason EMC-dokumentaatiota.

Asennuskäytännöt, jotka määrittävät, toimiiko VFD-kaapeli määritetyllä tavalla

Jopa oikein määritetty taajuusmuuttajan virtajohto ei toimi, jos asennuskäytännöt vaarantavat sen suunnittelutarkoituksen. Useilla kenttäasennustekijöillä on suuri vaikutus VFD-kaapelijärjestelmän suorituskykyyn:

• Erotus signaali- ja ohjauskaapeleista: VFD-lähtökaapelit tulee reitittää erityisiin putkiin tai kaapelihyllyihin, jotka on fyysisesti erotettu pienjännitteisistä signaalikaapeleista vähintään 200–300 mm:n etäisyydellä. Jos risteyksiä ei voida välttää, ne tulee tehdä 90° kulmissa kapasitiivisen kytkennän minimoimiseksi.
• Kaapelin pituuden minimoiminen: Jokainen tarpeeton kaapelimetri taajuusmuuttajan ja moottorin välillä lisää heijastuneen aallon amplitudia moottorin liittimissä ja yhteistilan kokonaisvirran suuruutta. Taajuusmuuttajien sijoitus tulisi optimoida suunnitteluvaiheessa kaapelien kulun minimoimiseksi, erityisesti 6 kV keskijännite VFD-järjestelmissä, joissa kaapelin hinta ja heijastuneen aallon ylijännitteen seuraukset ovat molemmat huomattavasti korkeammat.
• Suojauksen jatkuvuus kytkentärasioiden kautta: Jos kytkentärasiaa ei voida välttää puolivälissä, kaapelin vaippaa on jatkettava sen läpi 360° sidottulla liitännällä, ei katkaistava ja kytkettävä uudelleen riviliittimen kautta. Mikä tahansa katkos suojan jatkuvuudessa luo korkean impedanssin pisteen suurtaajuisille virroille, jotka säteilevät katkaisukohdasta.
• Taivutussäteen noudattaminen: VFD-kaapeleilla, joissa on vahva suojaus ja panssarointi, on määritetty vähimmäistaivutussäteet, jotka voivat vaurioittaa suojauksen jatkuvuutta tai aiheuttaa paikallisia eristysjännityspisteitä, jos niitä rikotaan asennuksen aikana. Suojatuille ja panssaroiduille 6kV VFD-kaapeleille tyypilliset taivutussäteet ovat 12–15 kertaa kaapelin kokonaishalkaisija; nämä tulee varmistaa valmistajan tuoteselosteesta ennen asennusta ahtaisiin tiloihin tai kaapelihyllyihin, joissa on tiukat mutkat.
• Maadoitus molemmissa päissä vs. yksipistemaadoitus: VFD-kaapelit tulee maadoittaa sekä taajuusmuuttajan kotelosta että moottorin rungosta – toisin kuin signaalikaapelit, joiden maadoitus on usein vain toisessa päässä maasilmukoiden välttämiseksi. Korkeataajuiset yhteismoodivirrat, joita suojan on kuljettava, vaativat paluutien molemmissa päissä; yksipään maadoitus jättää suojauksen tehokkaaksi vain matalataajuiseen sähköstaattiseen suojaukseen, ei VFD-sovellusten vaatimaan HF-kohinanhallintaan.

Kansallisena korkean teknologian yrityksenä, jolla on OHSAS 18001- ja ISO 14001 -sertifikaatit, Zhejiang Huapu Cable Co., Ltd. tukee asiakkaita paitsi yhteensopivilla Variable Frequency Drive -kaapelituotteilla myös sovellussuunnitteluohjeilla varmistaakseen, että asennuskäytännöt säilyttävät kaapeliemme suorituskyvyn.
