Optimaalisen VFD-kaapelin valinta teollisuusmoottoreille

Nykyaikaisissa teollisuusjärjestelmissä taajuusmuuttajan (VFD) ja sähkömoottorin välinen yhteys edustaa yhtä sähköisesti aggressiivisimmista ympäristöistä. Korkeat kytkentätaajuudet, jännitepiikit ja sähkömagneettiset häiriöt (EMI) rasittavat kaapeleita erittäin paljon.

Sopimattoman kaapelin valitseminen ei ole vain pieni suunnitteluvirhe – se voi johtaa:

• Ennenaikainen moottorin eristysvika
• Hajavirtojen aiheuttama laakerivaurio
• Lisääntynyt sähkömagneettinen häiriö (EMI)
• Suunnittelemattomat seisokit ja ylläpitokustannukset

Oikein suunniteltu VFD-kaapeli on siksi kriittinen järjestelmän luotettavuuden, turvallisuuden ja pitkän aikavälin suorituskyvyn kannalta.

1. VFD-käyttöympäristön ymmärtäminen

Toisin kuin perinteiset virtalähteet, VFD:t käyttävät pulssin leveysmodulaatiota (PWM) moottorin nopeuden säätämiseen. Tämä luo ei-sinimuotoisen aaltomuodon, jossa on:

• Korkea dv/dt (jännitteen muutosnopeus)
• Heijastunut aaltoylijännite (erityisesti pitkissä kaapelin ajoissa)
• Yhteistilan jännite ja kiertovirrat

Miksi vakiokaapelit epäonnistuvat

Yleiskäyttöisiä kaapeleita, kuten THHN tai PVC-eristeisiä perusjohtoja, ei ole suunniteltu näihin olosuhteisiin. Ajan myötä he voivat kokea:

• Eristyksen heikkeneminen koronapurkauksen vuoksi
• Liiallinen lämmön kertyminen
• EMI-vuoto vaikuttaa lähellä oleviin instrumentteihin

Tulos: Lyhentynyt moottorin käyttöikä ja epävakaa järjestelmän suorituskyky.

2. VFD-kaapeleiden avainvalintakriteerit

A. Eristystyyppi: XLPE korkean taajuuden vakautta varten

Eristysjärjestelmä on ensimmäinen puolustuslinja sähköistä rasitusta vastaan.

Suositus: Silloitettu polyeteeni (XLPE)

Tekniset edut:

• Korkea dielektrinen lujuus kestää jännitepiikkejä
• Pieni dielektrinen häviö ja kapasitanssi
• Erinomainen lämpöluokitus (tyypillisesti 90 °C–125 °C)
• Vahva koronapurkauskestävyys

PVC:hen verrattuna XLPE parantaa merkittävästi eristyksen pitkäikäisyyttä suurtaajuusympäristöissä.

B. Edistyksellinen suojaus EMI-ohjaukselle

EMI-suojaus on yksi VFD-sovellusten kriittisimmistä vaatimuksista.

Ilman asianmukaista suojausta sähkömagneettinen kohina voi:

• Häiritse PLC:itä, antureita ja viestintäjärjestelmiä
• Aiheuttaa vääriä signaaleja ja toimintavirheitä
• Lisää vaatimustenmukaisuusriskejä säännellyissä ympäristöissä

Suositeltavat suojarakenteet:

• Kuparinauhakilpi

• Erinomainen korkeataajuisen kohinan hillitsemiseen
• Tarjoaa matalan impedanssin maadoituspolun
  • Folio Braid Shield
• Kattavuus ≥ 85 %
• Yhdistää joustavuuden korkeaan suojauksen tehokkuuteen

Näppäintoiminto:

Hyvin suunniteltu suoja varmistaa sen yhteismoodivirrat palaavat kaapelin kautta sen sijaan, että vahingoittaisi moottorin laakereita.

C. Symmetrinen maadoitussuunnittelu

Kaapelin geometria vaikuttaa suoraan sähköiseen suorituskykyyn.

Parhaan käytännön kokoonpano:

• 3-vaiheinen johdin
• 3 symmetrisesti sijoitettua maadoitusjohdinta

Suorituskyvyn edut:

• Vähentää sähkömagneettisen kentän säteilyä
• Tasapainottaa maavirran jakautumista
• Minimoi akselin jännitteen ja laakerivirrat

Tämä muotoilu on erityisen tärkeä keski- ja suuritehoiset moottorit .

D. Jänniteluokitus ja heijastuneen aallon suojaus

Heijastuneet aaltoilmiöt voivat saavuttaa jännitehuippuja moottorin liittimissä 2-3 kertaa nimellisjännite .

Suositellut arvosanat:

• 600V / 1000V tavallisiin teollisuusjärjestelmiin
• 2000 V:lle:

• Pitkä kaapeli kulkee
• Korkean kytkentätaajuuden taajuusmuuttajat
• Kriittiset sovellukset

Engineering Insight:
Korkeamman jännitteen eristysjärjestelmät tarjoavat turvamarginaalin, joka vähentää merkittävästi vikariskiä.

3. Kaapelin kokoa ja asennusta koskevia huomioita

Ampacity ja lämmönhallinta

Oikea johtimen koko on otettava huomioon:

• Moottorin täyden kuorman ampeerit (FLA)
• Ympäristön lämpötila
• Asennustapa (alusta, putki, ulkoilma)
• Kaapelien ryhmittely ja vähennyskertoimet

Virheellinen koko voi johtaa ylikuumenemiseen ja lyhentää kaapelin käyttöikää.

Joustavuus ja mekaaninen suorituskyky

Dynaamisissa ympäristöissä, kuten:

• Robotiikka
• Automatisoidut tuotantolinjat
• Liikkuvat koneet

Käytä erittäin joustavia VFD-kaapeleita suunniteltu jatkuvaan liike- ja taivutussykleihin.

Ympäristön kestävyys

Teollisuusympäristöt voivat olla ankaria ja arvaamattomia.

Suositellut takin materiaalit:

• TPE (termoplastinen elastomeeri):

• Erinomainen öljyn-, hankaus- ja kemikaalinkestävyys
• Ihanteellinen teollisiin ja ankariin ympäristöihin
  • Erikoistunut PVC:
• Kustannustehokas
• Soveltuu yleisiin teollisiin sovelluksiin

Lisäsuojaustekijät:

• UV-kestävyys (ulkoasennukset)
• Suojaus kosteudelta ja vedeltä
• Kestää jäähdytysnesteitä ja teollisuuskemikaaleja

4. Vaatimustenmukaisuus ja standardit (kriittinen globaaleille projekteille)

Kun valitset VFD-kaapeleita kansainvälisiin projekteihin, vaatimustenmukaisuus on välttämätöntä.

Harkittavat yhteiset standardit:

• UL (Pohjois-Amerikka)
• IEC/EN-standardit (Eurooppa)
• RoHS ja REACH (ympäristövaatimustenmukaisuus)

Yhteensopivien kaapelien valitseminen varmistaa:

• Helpompi hankehyväksyntä
• Vähentyneet juridiset ja operatiiviset riskit
• Yhteensopivuus globaalien markkinoiden kanssa

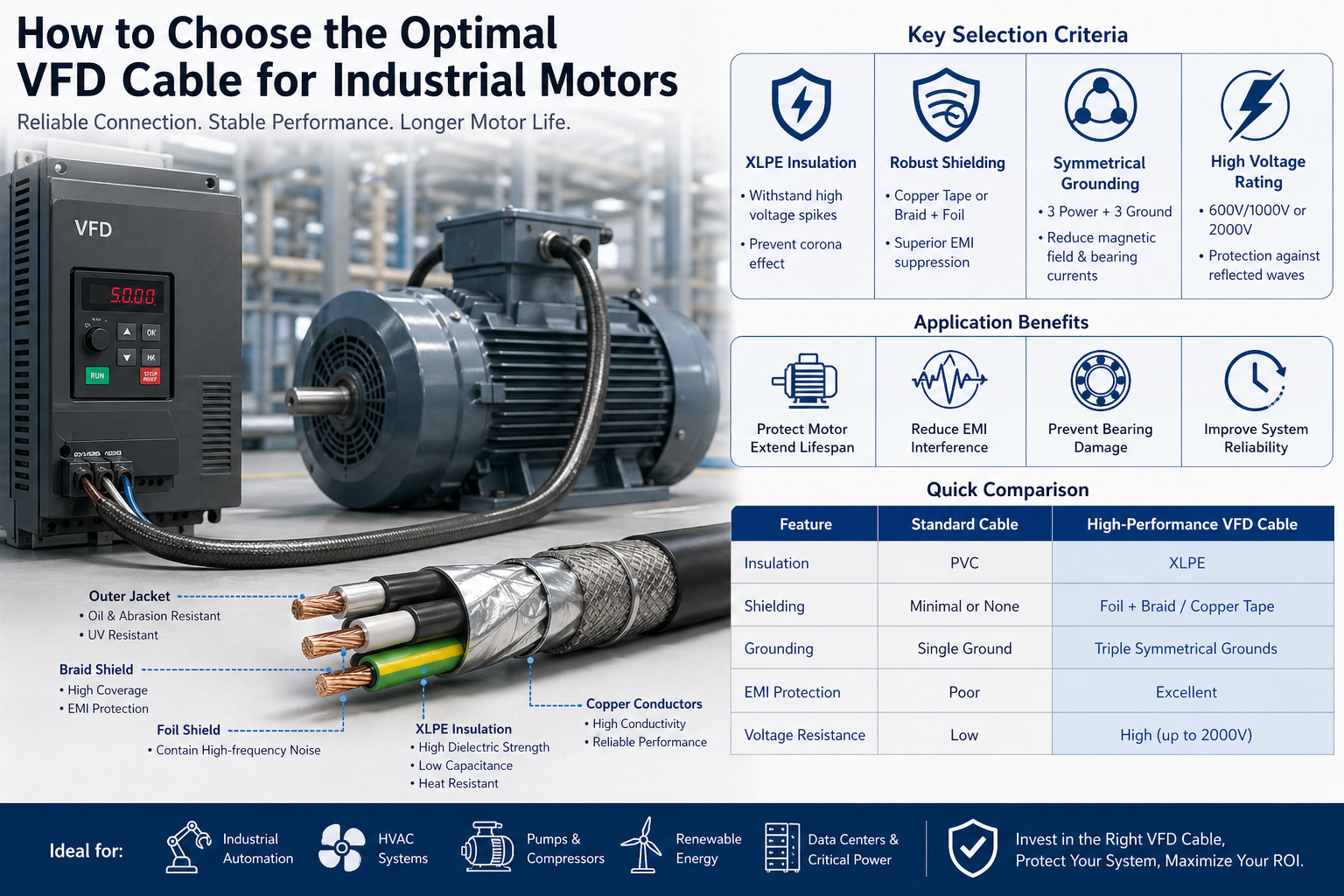

5. Pikavertailu: Vakiokaapeli vs. VFD-kaapeli

Ominaisuus	Vakiokaapeli	Tehokas VFD-kaapeli
Eristys	PVC	XLPE
Suojaus	Minimaalinen / ei mitään	Foliopunos / kuparinauha
Maadoitus	Sinkku	Symmetrinen Multi-Ground
EMI-ohjaus	Köyhä	Erinomainen
Jännitevastus	Matala	Korkea (jopa 2000V)

6. Sovellusskenaariot

Suorituskykyisiä VFD-kaapeleita käytetään laajalti:

• Teollisuuden automaatiojärjestelmät
• LVI-järjestelmät, joissa taajuusmuuttaja
• Pumppu- ja kompressorijärjestelmät
• Datakeskukset ja kriittiset sähköjärjestelmät
• Uusiutuvat energiajärjestelmät (tuuli, aurinko)

Jokainen näistä ympäristöistä vaatii vakaa, hiljainen ja erittäin luotettava voimansiirto .

7. Johtopäätös: Strateginen investointi, ei vain osa

Oikean VFD-kaapelin valinta ei ole vain tekninen päätös – se on pitkäaikainen investointi järjestelmän luotettavuuteen.

Vaikka korkean suorituskyvyn VFD-kaapeleilla voi olla korkeammat alkukustannukset, ne tarjoavat:

• Vähentynyt huolto- ja seisonta-aika
• Pidentynyt moottorin ja laitteiden käyttöikä
• Parannettu sähkömagneettinen yhteensopivuus (EMC)
• Pienemmät kokonaiskustannukset (TCO)

Lopullinen näkemys:
Hyvin valittu VFD-kaapeli toimii suojana taajuusmuuttajan ja moottorin välillä varmistaen tehokkaan, vakaan ja häiriöttömän toiminnan koko järjestelmän elinkaaren ajan.
