Uutiset ja blogi
  • Miksi SPE on älykkään valmistuksen tulevaisuus?
    Teollisen esineiden internetin (IIoT) ja älykkään valmistuksen kehityksessä yritykset ovat jatkuvasti kohdanneet suuren kipukohdan: huipputason verkot (kuten valvomot ja palvelimet) käyttävät nopeaa Ethernetiä, kun taas alatason anturit ja toimilaitteet rajoittuvat usein vanhentuneisiin, hitaisiin ja yhteensopimattomiin kenttäväyliin tila- ja johdotuskustannusrajoitusten vuoksi. Syntyminen Yhden parin Ethernet (SPE) on rikkonut tämän umpikujan kokonaan. Se yksinkertaistaa perinteisen 4 parin (8-ytimisen) Ethernet-kaapelin vain 1 pariin (2 ydintä), mutta silti mahdollistaa nopean tiedonsiirron ja synkronoidun virransyötön. Tämä ei ole vain fyysinen "laihdutus", vaan perustavanlaatuinen vallankumous, joka mahdollistaa saumattoman IP-viestinnän anturista suoraan pilveen. Ydinvertailu : SPE vs. perinteinen Ethernet Cat5e tai Cat6 kaapelit Meille tutuin sisältää 8 kuparijohtoa, ja perinteinen Ethernet-johdotus on tyypillisesti tiukasti rajoitettu enintään 100 metrin etäisyyteen. Tämä muotoilu sopii täydellisesti toimistoympäristöihin, mutta se näyttää tilaa vievältä ja rajoitetulta erittäin pienikokoisissa ja ankarissa teollisuusympäristöissä (kuten moniakselisten robottikäsivarsien sisällä tai tuhansia metrejä putkistoja pitkin). SPE:n häiritseviä etuja ovat mm : Minimalistinen rakenne : Hylkää kokonaan poikittaisrainan täyteaineen ja ylimääräiset 6 johdinta, mikä vaatii vain yhden tasapainotetun kierretyn parin. Drastinen tilavuuden ja painon lasku : Perinteiseen teolliseen Ethernet-johdotukseen verrattuna SPE pienentää asennuksen poikkipinta-alaa noin 25 % ja kokonaispaino 35 % . Suurissa tietohyllyissä tai rautatiekuljetusjärjestelmissä tämä eliminoi noin 1,6 kg kuollutta painoa 100 metriä kohti. Ylivoimainen joustavuus ja vääntökestävyys : Yhden parin symmetrinen rakenne välttää fyysisesti sisäisen "langan kitkan" ongelman. Yhdessä erityisten täytemateriaalien kanssa SPE kestää kymmeniä miljoonia suurtaajuisia taivutussyklejä ja voimakasta 3D-vääntöä, joten se sopii täydellisesti teollisuusroboteille. SPE ratkaisi kolme ydinalan kipukohtaa 1. 100 metrin fyysisen etäisyyden rajan rikkominen Prosessiautomaation skenaarioissa, kuten öljy- ja kemianteollisuudessa, laitteita on laajalti jaettu, mikä tekee perinteisestä 100 metrin rajasta kohtalokkaan virheen. The 10BASE-T1L SPE-protokollaperheen standardi mahdollistaa 10 Mbps:n nopean full-duplex-siirron jopa etäisyyksillä 1000 metriä , parantaa täysin teollisuusjohdotuksen "etäisyysahdistusta". 2. PoDL: Kahden linnun tappaminen yhdellä kivellä (Data & Power) Perinteiset laitteet vaativat usein erilliset kaapelit dataa ja virtaa varten. SPE esittelee Power over Data Lines (PoDL) teknologiaa, joka mahdollistaa tiedon ja jopa noin 50 W tasavirran samanaikaisen siirron päätelaitteisiin. Raskaiden laitteiden osalta teollisuus on ottanut käyttöön hybridirajapintatopologiat, jotka eristävät nopeat tiedot ja jopa useita kilowatteja virtalähteen samassa linkissä, mikä yksinkertaistaa huomattavasti laitteiden reititystä. 3. Yhdyskäytävien poistaminen "Verkon tasoittamisesta" Aiemmin tehtaiden piti ottaa käyttöön lukuisia kalliita "protokollan muunnosyhdyskäytäviä", jotta alemman tason analogiset signaalit voisivat kommunikoida ylimmän tason kanssa. SPE mahdollistaa pienimpienkin alatason antureiden itsenäisen IP-osoitteen ja yhteyden suoraan TCP/IP-verkkoon. On arvioitu, että yhden yhdyskäytäväsolmun poistaminen voi säästää 10 000 dollaria kattavina kustannuksina järjestelmän elinkaaren aikana. Ydinprotokollat ja käyttöliittymäekosysteemi SPE:n käyttäminen ei vaadi sukeltamista monimutkaisiin taustakoodeihin; Sinun tarvitsee vain tunnistaa seuraavat perusstandardit, jotka määrittävät sen suorituskyvyn: 1. Lähetysnopeus- ja etäisyysmatriisi (IEEE 802.3 -sarja) 10BASE-T1L : 10 Mbps nopeus, jopa 1000 metriä. Suunniteltu pitkän matkan prosessiohjaukseen, mikä tukee luonnostaan ​​turvallisuutta räjähdysalttiissa ympäristöissä (Ethernet-APL). 10BASE-T1S : 10 Mbps nopeus, tukee Multidrop-topologiaa. Mahdollistaa yli tusinan laitteen kytkemisen rinnan yhdelle jopa 25 metrin pituiselle pääjohdolle, mikä eliminoi massiivisen tähtitopologian johdotuksen. 100/1000BASE-T1 : 100 Mbps tai 1 Gbps Gigabitin nopeus, jopa 15-40 metriä. Käytetään pääasiassa nopeaan yhteenliittämiseen ajoneuvojen sisällä tai korkearesoluutioiseen teollisuuskonenäköön. 2. Teollisuuden liitäntärajapintastandardit (IEC 63171 -sarja) Koska perinteiset RJ45-liittimet ovat liian tilaa vieviä ja niissä ei ole tärinänkestävyyttä, teollisuus on luonut uusia standardeja: IEC 63171-6 ja muut mikrorajapinnat : IP20-IP67-suojausluokitukset kattavat nämä ovat iskun- ja pudotuksenkestäviä. Niiden määrä on vain murto-osa perinteisistä liitännöistä, joten ne ovat seuraavan sukupolven laitteiden pääliittimet. M12-hybridiliitäntä (IEC 63171-7) : Lopullinen ratkaisu suuritehoisille laitteille. Standardi määrittelee datanastojen ja useiden suuritehoisten syöttönastojen yhdistelmät, jotka tukevat "datatehon" samanaikaista siirtoa raskaille laitteille, kuten moottoreille ja servokäytöille. Usein kysytyt kysymykset (FAQ) Q1: Onko SPE hitaampi kuin perinteiset verkot? Ei. Verkon nopeus riippuu protokollastandardista, ei linkin fyysisestä paksuudesta. SPE voi myös tukea Gigabitin nopeuksia jopa 1 Gbps lyhyillä etäisyyksillä (esim. 40 metriä). Q2: Onko SPE:n Power over Data Lines (PoDL) sama kuin PoE? Tarkoitus on sama, mutta taustalla oleva tekniikka on erilainen. Perinteinen PoE luottaa varapareihin tai haamuvirtaan 4 parin kaapeleissa, kun taas PoDL voi sekoittaa ja lähettää korkeataajuista dataa ja tasavirtaa samanaikaisesti yhdellä parilla (2-ytiminen) fyysisessä piirissä. Q3: Voidaanko tavallisia 2-johtimia johtoja tai kuorittuja vanhoja Ethernet-kaapeleita käyttää suoraan SPE-kaapeleina? Ei erittäin suositeltavaa. Todellinen SPE-lähetysjärjestelmä optimoidaan tarkasti impedanssin, paluuhäviön ja ylikuulumisen suhteen erityisesti yhden parin suurtaajuista lähetystä varten. Teollisissa SPE-kaapeleissa on myös erityisiä joustavia rakenneosia, joita tavalliset kuparilangat eivät yksinkertaisesti pysty vastaamaan. Johtopäätös Single Pair Ethernet (SPE) ei suinkaan ole tekninen alennus "kuparijohtojen vähentämisessä"; se on fyysisen kerroksen kulmakivi teollisuusautomaatiolle, joka etenee kohti todellista digitalisaatiota ja älykkyyttä. Yrityksille, jotka sisällyttävät SPE-teknologian infrastruktuurin suunnitteluun varhaisessa vaiheessa, se ei ainoastaan ​​leikkaa merkittävästi nykyisiä käyttöönotto- ja ylläpitokustannuksia, vaan myös valloittaa uuden sukupolven Internet of Everything -arkkitehtuurin huippua. Korkealaatuisiin kaapeleihin keskittyneenä valmistajana HUAPUCABLE tiimi pysyy aina uusimpien teollisten viestintätekniikoiden tahdissa, joka on omistautunut tarjoamaan maailmanlaajuisille asiakkaille luotettavia kaapeliratkaisuja, jotka täyttävät tiukat teollisuusstandardit. Ota rohkeasti yhteyttä tiimiimme saadaksesi projekteihisi räätälöidyt kaapelin tekniset tiedot ja tarjoukset.

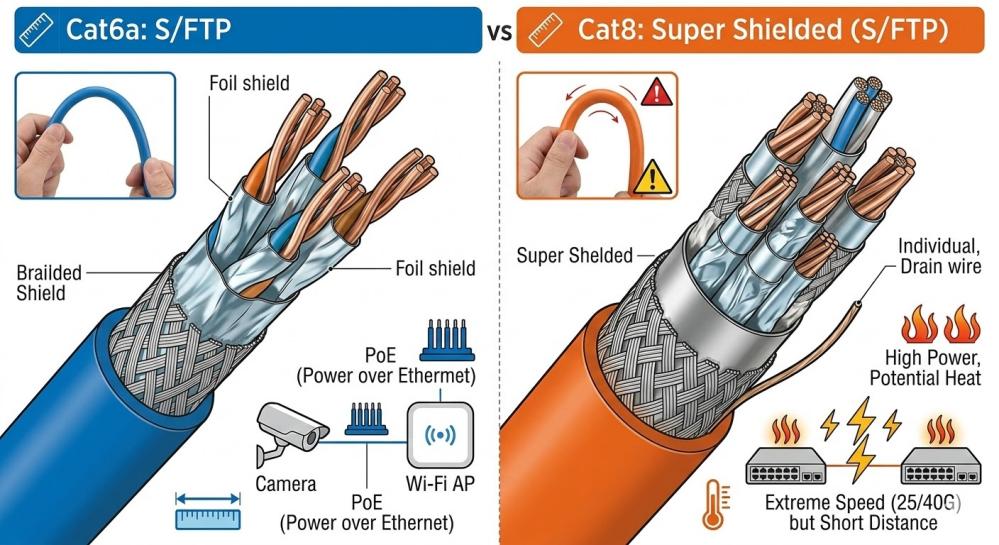

  • Onko Cat6a tai Cat8 parempi kotiverkkoon vuonna 2026?
    Seuraava artikkeli, joka on jäsennelty numeroiduilla osioilla selkeää hierarkiaa varten, tarjoaa objektiivisen vertailun, joka perustuu vuosien 2025–2026 standardeihin, todelliseen suorituskykyyn ja alan konsensukseen. 1. Johdanto: ydinkysymys ja objektiivinen sijoittelu Vuosina 2025–2026 suurimmalle osalle kotiverkoista Cat6a on sopivampi ja tasapainoisempi valinta. Vaikka Cat8 tarjoaa suuremman teoreettisen kaistanleveyden, sen edut rajoittuvat enimmäkseen datakeskusten lyhyen matkan skenaarioihin ja harvoin oikeuttavat lisäkustannuksia ja monimutkaisuutta asuinympäristöissä. Kuva 1: Cat6a vs Cat8 koko talon kaapeloinnin ja lyhyen kantaman yhteenliittämisen vertailu 2. Teknisten eritelmien vertailu (perustuu standardeihin ja tosielämän tietoihin) 2.1 Ydinparametritaulukko Ominaisuus Cat6a Cat8 (Cat8.1 / Cat8.2) Suurin nimellisnopeus 10 Gbps 25 Gbps tai 40 Gbps Kaistanleveys (taajuus) 500 MHz 2000 MHz Täyden nopeuden maksimietäisyys 100 metriä 30 metriä Suojaus Usein F/UTP tai S/FTP (suositellaan luotettavalle 10G:lle) Pakollinen S/FTP (raskas suojaus) Kaapelin paksuus ja joustavuus ≈6–7 mm, joustavampi ≈8–9 mm, paljon jäykempi ja kookkaampi Tyypilliset kustannukset (laadukas kiinteä kupari, per 100 m) 60-150 dollaria 250–600 dollaria (yleensä 3–5 kertaa korkeampi) Ensisijainen suunniteltu käyttö Yritysten lähiverkot, toimistot, modernit kodit Palvelinkeskuksen lyhyet liitännät (palvelin-kytkin) Kuva 2: Cat6a:n ja Cat8:n poikkileikkauksen rakenteen ja fysikaalisten ominaisuuksien vertailu kaapelit 2.2 Tekniset tiedot Nämä arvot perustuvat TIA/EIA-standardeihin ja yhdenmukaisiin valmistajan tietoihin. Cat8:n standardoinnin jälkeen noin 2016–2017 ei ole tapahtunut suuria muutoksia, jotka parantaisivat sen soveltuvuutta tyypilliseen kotikäyttöön. 3. Tyypilliset kotiverkkovaatimukset vuonna 2026 3.1 Yleiset käyttöskenaariot - Internet-yhteys: 500 Mbps – 10 Gbps (kuitu- tai kehittynyt kaapelilaajakaista monilla markkinoilla) - Paikallinen liikenne: 4K/8K-suoratoisto, NAS-tiedostonsiirrot, pelaaminen, useita Wi-Fi 6E/7 -tukipisteitä, älylaitteet, valvontakamerat - Kaapelin pituudet: Useimmat kodin pudotukset vaihtelevat 15–70 metrin välillä (monet ylittävät 30 metriä huonejärjestelyn vuoksi) - Päätelaitteet: Kuluttajatietokoneet, konsolit, televisiot ja NAS-yksiköt ovat yleensä maksimissaan 1/2,5/10 Gbps portteja; 25/40 Gbps verkkokortit ovat edelleen harvinaisia ja kalliita 3.2 Etäisyys ja käytännön suorituskyvyn rajoitukset Cat6a toimittaa luotettavasti 10 Gbps yli 100 metrin etäisyydellä ja kattaa koko kodin johdotuksen marginaalilla häiriöille ja tuleville päivityksille. Cat8:n 25–40 Gbps:n kapasiteetti on rajoitettu 30 metriin; Tämän jälkeen suorituskyky putoaa takaisin Cat6a:n tasolle tai ei sen parempaan, kun taas kustannukset kasvavat merkittävästi. 4. Tasapainoinen etujen ja haittojen vertailu 4.1 Cat6a:n edut kotikäyttöön - Luotettava 10 Gbps realistisilla kotietäisyyksillä - Taaksepäin yhteensopiva kaikkien aikaisempien luokkien kanssa - Kohtuulliset kustannukset ja laaja saatavuus - Erinomainen PoE-tuki (kamerat, langattomat tukiasemat jne.) - Riittävä liikkumavara usean keikan internetille ja paikalliselle liikenteelle pitkälle 2030-luvun alkupuolelle 4.2 Cat6a:n rajoitukset - Rajattu 10 Gbps:iin (yli silti reilusti lähes kaikkien nykyisten kodin laitteiden tarpeet) 4.3 Cat8 edut - Suurin kuparikaistanleveys ja voimakas kohinanvaimennus - Hyödyllinen erittäin lyhyille, suuritiheyksisille liitoksille 4.4 Cat8:n suurimmat haitat kodin kontekstissa - Tiukka 30 metrin raja täydelle 25/40 Gbps suorituskyvylle - Huomattavasti korkeammat kustannukset pienellä suhteellisella hyödyllä tai ei ollenkaan - Paljon vaikeampi asentaa (jäykempi, paksumpi – vaikeampi vetää seinien läpi ja tiukkojen mutkien läpi) - Ei nopeusetua, kun liitetään tyypillisiin 10 Gbps (tai hitaampiin) portteihin ja kytkimiin 5. Toimialan konsensus ja yhteisön palaute (2025–2026) Redditistä (r/HomeNetworking, r/homelab), valmistajan oppaissa ja teknisissä artikkeleissa vuosilta 2025–2026 käydyissä keskusteluissa Cat8:a kuvataan johdonmukaisesti ylivoimaiseksi tai datakeskuskohtaiseksi asuinkäyttöön. Jopa prosumer-asennuksissa, joissa on NAS- ja 10G-laitteet, vallitseva suositus on Cat6a sen käytännön tasapainon ominaisuuksien, kustannusten ja asennuksen helpon välillä. Kuva 3: 2025/2026 kotiverkon kaapelointitason suosituspyramidi 6. Kotiverkon suositusten yhteenveto 6.1 Vakiokodit (suoratoisto, pelit, älylaitteet, jopa 5–10 Gbps internet) → Laadukas Cat6 riittää usein; "Cat6a tarjoaa paremman tulevaisuudenkestävyyden ja häiriönkestävyyden". 6.2 Advanced / Suuremmat kodit (10 Gbps internet, runsas NAS-käyttö, useita 10G-laitteita, uusi rakennus tai täydellinen uudelleenkytkentä) → "Cat6a on suositeltu standardi". 6.3 Harkitse Cat8:aa vain näissä harvoissa tapauksissa: - Erittäin lyhyet matkat ( - Kodin datakeskuksen kaltainen asettelu - Budjetti ei ole huolenaihe, ja vastaava nopea laitteisto on jo käytössä 7. Asennussuositukset Useimpiin asuinhankkeisiin – jopa tekniikaltaan raskaisiin – Cat6a tarjoaa parhaan yhdistelmän suorituskykyä, luotettavuutta, asennuksen helppoutta ja arvoa. Käytä kiinteää puhdaskuparista kaapelia (vältä CCA:ta/päällystettyä alumiinia), noudata T568-B-päätestandardia ja testaa kaikki ajot varmistaaksesi pitkän aikavälin vakauden 2030-luvulle ja sen jälkeen.
  • H1Z2Z2-K vs PV1-F aurinkokaapeli: Tekninen vertailu ja sovellusopas
    Aurinkosähköjärjestelmissä (PV) DC kaapelit ovat ratkaisevassa asemassa järjestelmän turvallisuuden, tehokkuuden ja pitkän aikavälin luotettavuuden kannalta. Oikean aurinkokaapelin valinta ei siis ole vain suunnitteluvalinta, vaan myös vaatimustenmukaisuus- ja riskinhallintapäätös. Tämä artikkeli tarjoaa teknisen vertailun nykyaikaisen H1Z2Z2-K-aurinkokaapelin ja aikaisemman PV1-F-tyypin välillä, jota on käytetty laajalti aurinkosähköasennuksissa. Tiivistelmä Aurinkosähkökaapeli H1Z2Z2-K on suunniteltu eurooppalaisen standardin EN 50618 mukaisesti ja myös teknisesti IEC 62930 -standardin mukainen. Se on kehitetty tukemaan nykyaikaisia aurinkosähköjärjestelmiä, erityisesti 1500 V DC -asennuksia. PV1-F-kaapelit valmistetaan tyypillisesti TÜV 2 PfG 1169/08.2007 -sertifiointivaatimusten mukaisesti ja ne on alun perin suunniteltu aikaisempiin 1000 V DC aurinkosähköjärjestelmiin. Kun aurinkovoimalat ovat siirtyneet kohti korkeamman jännitteen arkkitehtuuria vähentääkseen järjestelmän tasapainoa (BOS) -kustannuksia, H1Z2Z2-K:sta on tullut uusien asennuksien suositeltu ratkaisu. Tärkeimmät tekniset erot 1. Jänniteluokitus Yleishyödyllisiä aurinkosähkölaitoksia rakennetaan yhä useammin käyttämällä 1500 V DC -järjestelmiä, koska korkeammat jännitteet vähentävät virtatasoja ja vähentävät siten kuparin käyttöä, asennuskustannuksia ja tehohäviöitä. H1Z2Z2-K-kaapelit on tyypillisesti mitoitettu 1,5 kV DC:n aurinkosähköjärjestelmiin (järjestelmän suunnittelujännitteet sallivat usein jopa noin 1,8 kV tietyissä testausolosuhteissa valmistajan tiedoista riippuen). Tämä tekee niistä soveltuvia nykyaikaisiin suurjänniteaurinkoasennuksiin. PV1-F-kaapelit on yleensä suunniteltu aurinkosähköjärjestelmiin, joiden jännite on enintään 1000 V DC, ja siksi ne eivät välttämättä täytä uudempien 1500 V järjestelmien suunnitteluvaatimuksia. 2. Eristys- ja vaippamateriaalit Molemmissa kaapelityypeissä käytetään tyypillisesti silloitettuja polyolefiinieristysmateriaaleja (usein lyhenne XLPO tai XLPE). Useimmissa nykyaikaisissa malleissa nämä materiaalit ovat halogeenittomia ja vähäsavuisia (LSZH), mikä parantaa paloturvallisuutta ja ympäristönsuojelun tasoa. H1Z2Z2-K-kaapeleissa on tavallisesti kaksikerroksinen ristisidottu eristys ja vaippa, joka on erityisesti optimoitu pitkäaikaista UV-altistumista, otsoninkestävyyttä ja ankaria ulkoilmaolosuhteita varten. 3. Vedenkestävyys ja ympäristönsuojelu H1Z2Z2-K-kaapelit on suunniteltu kestämään hyvin ympäristöä, mukaan lukien vahva suoja kosteudelta, UV-säteilyltä, otsonilta ja säältä. Jotkut valmistajat luokittelevat nämä kaapelit asennusstandardeissa määriteltyjen korkeiden vedenkestävyystasojen mukaan (kuten AD7 tai AD8 riippuen testausolosuhteista ja valmistajan asiakirjoista). Käytännössä tämä tarkoittaa, että kaapeli kestää hyvin kosteita ympäristöjä, kuten kelluvia aurinkovoimaloita tai laitteistoja, jotka ovat alttiina usein sateelle. Pysyvä upotussuorituskyky tulee kuitenkin aina varmistaa valmistajan erityisten sertifiointi- ja asennusohjeiden avulla. PV1-F-kaapelit tarjoavat myös hyvän kestävyyden ulkona, mutta niillä on yleensä alhaisemmat suorituskykymarginaalit erittäin märissä tai mekaanisesti vaativissa ympäristöissä. 4. Mekaaninen lujuus ja asennus H1Z2Z2-K-kaapeleilla on parannettu vaipan kestävyys ja mekaaninen kestävyys PV1-F:ään verrattuna. Tämä tekee niistä sopivampia vaativiin asennusympäristöihin. Vaikka suojaputkia tai kaapelihyllyjä suositellaan edelleen parhaana käytäntönä, H1Z2Z2-K-kaapeleita voidaan asentaa tiettyihin suoraan haudattuihin tai ankariin ulko-olosuhteisiin, kun asianmukaista mekaanista suojausta ja paikallisia sähkömääräyksiä noudatetaan. PV1-F-kaapelit vaativat yleensä kontrolloidumpia asennusolosuhteita, ja niitä käytetään harvemmin mekaanisesti vaativissa asetteluissa. 5. Lämpötilan suorituskyky ja käyttöikä Tyypilliset käyttölämpötila-alueet nykyaikaisille aurinkokaapeleille ovat noin -40°C - 90°C normaaleissa käyttöolosuhteissa, korkeampi lyhytaikainen lämpötilatoleranssi riippuen johtimesta ja eristysmallista. EN 50618 -standardien mukaisesti suunnitellut aurinkokaapelit on tyypillisesti suunniteltu kestämään noin 25 vuotta oikeissa asennus- ja käyttöolosuhteissa, mikä vastaa aurinkosähkömoduulien odotettua käyttöikää. Johtopäätös PV1-F-kaapeleilla oli tärkeä rooli aurinkosähkön varhaisessa käyttöönotossa, ja ne ovat edelleen läsnä monissa vanhoissa järjestelmissä. H1Z2Z2-K-kaapeleista on kuitenkin tullut suosituin ratkaisu nykyaikaisiin aurinkosähköasennuksiin niiden suuremman jännitteen, paremman ympäristönkestävyyden ja paremman mekaanisen suorituskyvyn ansiosta. Jakelijoille, EPC-urakoitsijoille ja aurinkokehittäjille H1Z2Z2-K-kaapeleiden määrittäminen auttaa varmistamaan yhteensopivuuden nykyisten aurinkosähköjärjestelmien kanssa ja projektin pitkän aikavälin luotettavuuden.
  • Kaapelin nimeämislogiikka: globaalien alueellisten erojen analyysi ja valtavirran tunnistusjärjestelmien dekoodaus
    Oletko koskaan tuntenut hämmennystä kaapeleita valitessasi tai suunnitellessasi kirjainyhdistelmiä, kuten "YJV", "NA2XY" ja "THHN"? Nämä koodit eivät ole satunnaisia; ne ovat ydin "teknisiä henkilökortteja", jotka kapseloivat johdinmateriaalin, eristysrakenteen, vaipan suorituskyvyn ja jopa sovellusskenaarion. Maailmanlaajuisesti teknisten perinteiden, standardijärjestelmien ja suunnittelutarpeiden erojen vuoksi on syntynyt erilaisia ​​ainutlaatuisia nimeämissääntöjä. Näiden "teknisten murteiden" ymmärtäminen on ratkaisevan tärkeää tarkan kaapelin valinnan varmistamiseksi ja kansainvälisen teknisen linjauksen saavuttamiseksi suunnitteluprojekteissa. 1. Kansainvälinen valtavirran nimeämisjärjestelmä: Skenaariopohjainen ja ammattimainen "tekninen kieli" 1.1 kiinalainen järjestelmä (GB-standardi): Tiukka hierarkkinen "Engineering Logic Method" Kiinalaiset kaapelimallit noudattavat tiukasti hierarkkista koodaussääntöä "johdin - eristys - sisävaippa - haarniska - ulkovaippa", joka on loogisesti selkeä, insinöörin helppo tulkita nopeasti ja sopii täydellisesti suuriin sähköverkko- ja rakennusprojekteihin. Tyypillinen dekoodausesimerkki: YJV22-0,6/1kV YJ: Silloitettu polyeteeni (XLPE) -eristys (Y edustaa XLPE:tä, J liittyy usein eristysmateriaaleihin) V: Polyvinyylikloridi (PVC) vaippa 22: Ensimmäinen "2" tarkoittaa kaksinkertaista teräsnauhapanssaria, toinen "2" tarkoittaa PVC-ulkovaippaa Kuparijohtimet jätetään yleensä pois, kun taas alumiinijohtimet on merkitty kirjaimella "L" (esim. YJLV22) Yllä olevasta kuvasta näkyy selvästi YJV-sarjan kaapelin tyypillinen poikkileikkausrakenne: kuparijohdin, XLPE-eriste, täyteaine, PVC-vaippa ja panssarikerros. 1.2 Eurooppalainen järjestelmä (IEC/VDE): ytimekäs ja tehokas "Material Abreviation Method" Euroopan maat käyttävät mieluummin ydinmateriaalien suoria lyhenteitä tiiviillä koodeilla ja korostavat saumatonta integraatiota EU:n CPR-säädösten kanssa. Tyypillinen dekoodausesimerkki: NA2XY N: Standardin mukainen kaapeli (normi) V: Alumiininen johdin 2X: ristisilloitettu polyeteeni (XLPE) eristys (2X on erityinen XLPE:n tunniste) Y: polyvinyylikloridi (PVC) vaippa Toinen yleinen esimerkki on "H07V-K": H edustaa harmonisoitua standardia, 07 on 450/750V jänniteluokitus, V on PVC-eristys ja K on joustava johtimien kiinnitys. Yllä olevassa kuvassa näkyy poikkileikkaus ja rakennekaavio NA2XY-kaapelista, joka on klassinen yhdistelmä alumiiniytimistä XLPE-eristeistä PVC-vaippaa. 1.3 Yhdysvaltain järjestelmä (UL/NEC): suorituskykyyn keskittyvä "toiminnallinen sertifiointimenetelmä" USA:n nimeäminen on enemmän kuin "turvallisuusmerkintä", joka heijastaa suoraan avainindikaattoreita, kuten lämmönkestävyyttä ja palonkestävyyttä, ja palvelee tiukkoja NEC-määräyksiä ja vakuutusvastuujärjestelmää. Tyypillinen dekoodausesimerkki: THHN T: Termoplastinen eristys (yleensä PVC-pohjainen) HH: Korkea lämmönkestävyysluokitus (90 ℃) N: Nylon tuppi Lisäksi mainitaan palonkestävyysluokitukset (kuten CM, CMR, CMP), jotka korostavat markkinoille pääsyä ja paloturvallisuutta. Yllä olevassa kuvassa näkyy tyypillinen THHN-johtojen merkintätapa ja värikoodaus, mikä helpottaa nopeaa tunnistamista paikan päällä. 1.4 Lähi-itä ja Kaakkois-Aasia: kansainvälisten standardien "hybridisovelluksen" toiminta-alueet Lähi-idän hankkeet (kuten Saudi-Arabia ja Irak) vaativat usein kaksoisyhteensopivuuden IEC:n ja BS/VDE:n kanssa, ja niillä on tiukat lisävaatimukset palonestokyvylle ja korkean lämpötilan kestävyydelle. Kaakkois-Aasia (kuten Singapore ja Vietnam) käyttää IEC:tä mallina (CP5, TCVN jne.), ja huippuluokan projektit määrittelevät usein suoraan IEC/BS:n, erityisesti korostaen LSZH:n vähäsavuisuutta ja halogeenittomia ominaisuuksia. 2. Peruserot: tarkka mukautuminen alueellisiin skenaarioihin ja standardeihin Kiinalainen järjestelmä: Palvelee "nopean suunnittelun standardoitujen hankintojen" insinöörirytmiä, jossa on selkeät hierarkkiset tasot ja helppo erähallinta. Eurooppalainen järjestelmä: juurtunut yhtenäisillä markkinoilla ja sääntelyn yhdenmukaistamiseen, minimalistiseen koodaukseen. Yhdysvaltain järjestelmä: Alun perin kaupallisesta vakuutus- ja lakikulttuurista, jossa korostetaan "sertifioitavaa suorituskykyä". Lähi-itä/Kaakkois-Aasia: Standardi lähentymiskenttä kansainvälisen EPC-mallin (Engineering, Procurement, and Construction) mukaisesti, joka edellyttää tuotteiden olevan "monistandardoituja". Yleinen kaapelikoodauksen pikaviitetaulukko: 3. Vältä virheitä kaapelin valinnassa: Huapu-kaapelit tarjoavat tarkan sovituksen Nimeämiskäytännön ymmärtäminen on vasta ensimmäinen askel. Vielä tärkeämpää on, että kyse on kaapelin sovittamisesta projektisi jännitteeseen, asennusympäristöön, paloturvallisuusvaatimuksiin, budjettiin ja muihin tekijöihin. Suosittelemme priorisoimaan tuotteet, jotka ovat läpäisseet täydellisen tyyppitestauksen ja kolmannen osapuolen sertifioinnin. Katamme koko valikoiman kaapeleita, mukaan lukien paljaat johdot, virtakaapeleita , ohjauskaapelit ja erikoiskaapelit. Olipa kyseessä YJV-sarjan tehokaapeleita, KVV-ohjauskaapeleita, vähäsavuisia halogeenittomia WDZ-YJY-kaapeleita, ZR-YJV-paloa hidastavia kaapeleita tai räätälöityjä tuotteita, jotka on sovitettu erilaisiin johtimien muotoihin (pyöreä, viuhkamainen, aallotettu), pystymme vastaamaan tarkasti eri skenaarioiden, kuten rakentamisen, teollisuuden ja viestinnän tarpeisiin. Ei enää huolta kaapelien valinnasta projekteihisi! Huapu Cables auttaa sinua löytämään täydellisen parin! Napsauta alla olevaa linkkiä saadaksesi mukautetun valintaratkaisun ja anna ammattilaisten kaapelien suojata projektisi.
  • Tekniset tiedot: Virtakaapelin johtimien muodot – Kattava opas pyöreisiin, tiivistettyihin (sektori) ja profiloituihin (suunnikkaan muotoisiin) johtimiin
    Sähkötekniikassa ja kaapelin valinnassa johtimen muoto on kriittinen tekijä, joka vaikuttaa kaapelin suorituskykyyn, rakenteellisiin mittoihin ja projektikustannuksiin. Eri johdinrakenteissa on merkittäviä eroja täyttökertoimessa, ulkohalkaisijassa, materiaalinkäytössä ja asennustavoissa. Yleisiä johdinmuotoja nykytekniikassa ovat mm Pyöreät johtimet , Tiivistetty (sektori / Laatta -muotoinen ) Kapellimestari , ja Profiloidut (suunnikkaan muotoiset) johtimet . Tässä asiakirjassa analysoidaan järjestelmällisesti näitä rakenteita selkeän referenssin antamiseksi suunnittelijoille ja hankintahenkilöstölle. minä Miksi erottaa johdinmuodot? Vaikka johtimien on ensisijaisesti täytettävä poikkipinta-ala- ja vastusvaatimukset, käytännön suunnittelu vaatii enemmän: Rakenteelliset aukot : Monisäikeisissä kaapeleissa johtimien väliset raot vaikuttavat kokonaisrakenteeseen. Ulkohalkaisija : Johdinrakenne vaikuttaa suoraan kaapelin kokonaishalkaisijaan. Asennuksen tehokkuus : Ulkohalkaisija määrittää tarvittavan asennustilan, putken koon ja rakennusvaikeuden. Suunnittelun optimointi : Oikean muodon valinta on avainmenetelmä kaapelin rakennesuunnittelun optimoinnissa. Materiaalitehokkuus : Keskikokoisissa ja suurissa poikkileikkauksissa johtimen muoto on usein tärkeämpää kuin pelkkä materiaalin lisääminen. II. Pyöreät johtimet 1. Rakenne: Yleisin muoto, joka koostuu pyöreistä kupari- tai alumiinilangoista, saatavana vakiona kierretyinä tai tiivistetyinä pyöreinä rakenteina. 2. Edut : Kypsä valmistusprosessi pisimmällä sovellushistorialla. Erinomainen joustavuus, mikä helpottaa taivutusta ja asennusta. Hyvä yhteensopivuus tavallisten kaapeliliittimien kanssa. Monipuolinen eri kaapelityypeille. 3. Rajoitukset: Luonnolliset raot pyöreiden lankojen välillä johtavat pienempään täyttökertoimeen, mikä vähentää tilan tehokkuutta ja suurempia ulkohalkaisijoita moniytimisissä malleissa. 4. Sovellukset: Pienestä suureen poikkileikkaus virtakaapeleita , rakennusjohdot, ohjaus-/instrumenttikaapelit ja erittäin joustavat sovellukset. III. Tiivistetty (sektori / Tile-shaped) Conductors 1. Määritelmä: Johtimet, jotka on muodostettu puristamalla johtoja ei-pyöreisiin poikkileikkauksiin täyttökertoimen lisäämiseksi; nähdään yleisesti sektorin tai laatan kaltaisina muotoina. 2. Edut: Huomattavasti suurempi johtimen täyttökerroin. Vähentää tehokkaasti kaapelin ulkohalkaisijaa. Vähentää tarvittavaa eristys- ja vaippamateriaalien määrää. Parantaa monijohtimien kaapelirakenteiden tiiviyttä. Tulos: Samalla poikkileikkauksella nämä ovat kompaktimpia kuin pyöreät johtimet. 3. Sovelluksen huomautukset: Ei-pyöreän osan vuoksi tarvitaan erityisiä liittimiä tai päätymuotoilua päättämisen aikana. 4. Sovellukset: Pienjännitteiset monisäikeiset kaapelit, jakelurunkojohdot, kaapelit, joiden poikkileikkaus on vähintään 35 mm², ja kunnalliset sähköprojektit. IV. Profiloidut (trapetsi-/muotoiltu) johtimet 1. Rakenne: Nämä tunnetaan myös puolisuunnikkaan muotoisina johtimina, ja niissä käytetään puolisuunnikkaan muotoisia lankasäikeitä erittäin tiheän rakenteen muodostamiseksi tarkkuuspuristuksen avulla. 2. Edut: Korkein johtimen täyttökerroin. Kompaktein kaapelirakenne. Ulkohalkaisijan pienennys edelleen säilyttäen samalla sähköisen suorituskyvyn. Optimoitu metallimateriaalin käyttö. 3. Sovellukset: Poikkileikkaukseltaan keskikokoiset voimakaapelit, kaupunkiverkon päivitykset, teollisuuden sähköjärjestelmät ja projektit, joissa on tiukat rajoitukset kaapelin halkaisijalle ja painolle. V. Vertailu- ja valintaopas 1. Vertailutaulukko Ominaisuus Pyöreä kapellimestari Tiivistetty (sektori) Profiloitu (suunnikkaan muotoinen) Täyttökerroin Matala (~75-80 %) Korkea (~ 85-90 %) Erittäin korkea (> 92 %) Ulkohalkaisija Suurin Pieni Pieniest Joustavuus Erinomainen Kohtalainen Matala / jäykkä Taloudellinen arvo Paras pienille osille Paras moniytimisille S-M-kaapeleille Paras avaruuskriittisiin projekteihin 2. Sähkön suorituskykyä ja valintaa koskevat neuvot Sähköstandardi : Muodosta riippumatta kaikki johtimet täyttävät tasavirtaresistanssivaatimukset (esim. IEC 60228) tietyllä poikkileikkauksella. Lomakkeen valinta on tekninen optimointivalinta, ei sähköturvallisuus. Pienet poikkileikkaukset : Käytä pyöreitä johtimia taloudellisuuden ja monipuolisuuden vuoksi. Moniytiminen keskikokoiset/suuret osat : Priorisoi tiivistetyt (sektori) johtimet kypsää suunnittelua varten. Tiukat tilavaatimukset : Käytä profiloituja (suunnikkaan muotoisia) johtimia maksimaalisen tiiviyden saavuttamiseksi.
