Tekniset tiedot: Virtakaapelin johtimien muodot – Kattava opas pyöreisiin, tiivistettyihin (sektori) ja profiloituihin (suunnikkaan muotoisiin) johtimiin

Sähkötekniikassa ja kaapelin valinnassa johtimen muoto on kriittinen tekijä, joka vaikuttaa kaapelin suorituskykyyn, rakenteellisiin mittoihin ja projektikustannuksiin. Eri johdinrakenteissa on merkittäviä eroja täyttökertoimessa, ulkohalkaisijassa, materiaalinkäytössä ja asennustavoissa.

Yleisiä johdinmuotoja nykytekniikassa ovat mm Pyöreät johtimet , Tiivistetty (sektori / Laatta -muotoinen ) Kapellimestari , ja Profiloidut (suunnikkaan muotoiset) johtimet . Tässä asiakirjassa analysoidaan järjestelmällisesti näitä rakenteita selkeän referenssin antamiseksi suunnittelijoille ja hankintahenkilöstölle.

minä Miksi erottaa johdinmuodot?

Vaikka johtimien on ensisijaisesti täytettävä poikkipinta-ala- ja vastusvaatimukset, käytännön suunnittelu vaatii enemmän:

• Rakenteelliset aukot : Monisäikeisissä kaapeleissa johtimien väliset raot vaikuttavat kokonaisrakenteeseen.
• Ulkohalkaisija : Johdinrakenne vaikuttaa suoraan kaapelin kokonaishalkaisijaan.
• Asennuksen tehokkuus : Ulkohalkaisija määrittää tarvittavan asennustilan, putken koon ja rakennusvaikeuden.
• Suunnittelun optimointi : Oikean muodon valinta on avainmenetelmä kaapelin rakennesuunnittelun optimoinnissa.
• Materiaalitehokkuus : Keskikokoisissa ja suurissa poikkileikkauksissa johtimen muoto on usein tärkeämpää kuin pelkkä materiaalin lisääminen.

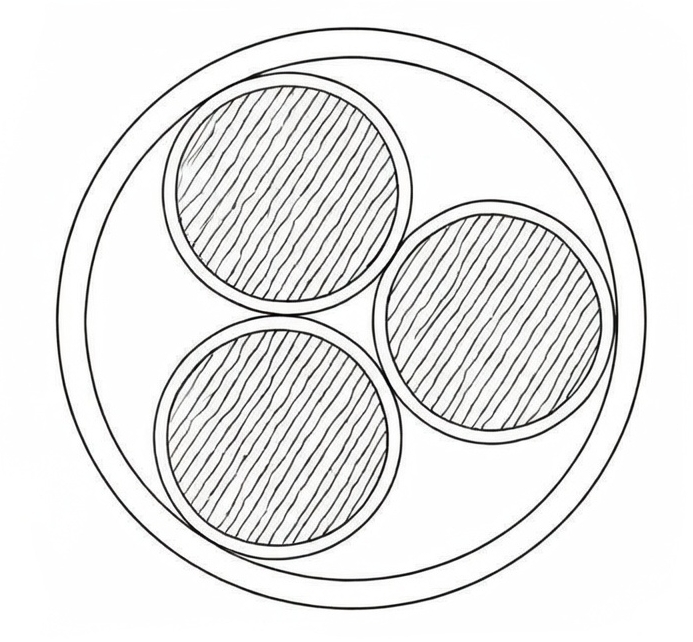

II. Pyöreät johtimet

1. Rakenne:

Yleisin muoto, joka koostuu pyöreistä kupari- tai alumiinilangoista, saatavana vakiona kierretyinä tai tiivistetyinä pyöreinä rakenteina.

2. Edut :

• Kypsä valmistusprosessi pisimmällä sovellushistorialla.
• Erinomainen joustavuus, mikä helpottaa taivutusta ja asennusta.
• Hyvä yhteensopivuus tavallisten kaapeliliittimien kanssa.
• Monipuolinen eri kaapelityypeille.

3. Rajoitukset:

Luonnolliset raot pyöreiden lankojen välillä johtavat pienempään täyttökertoimeen, mikä vähentää tilan tehokkuutta ja suurempia ulkohalkaisijoita moniytimisissä malleissa.

4. Sovellukset:

Pienestä suureen poikkileikkaus virtakaapeleita , rakennusjohdot, ohjaus-/instrumenttikaapelit ja erittäin joustavat sovellukset.

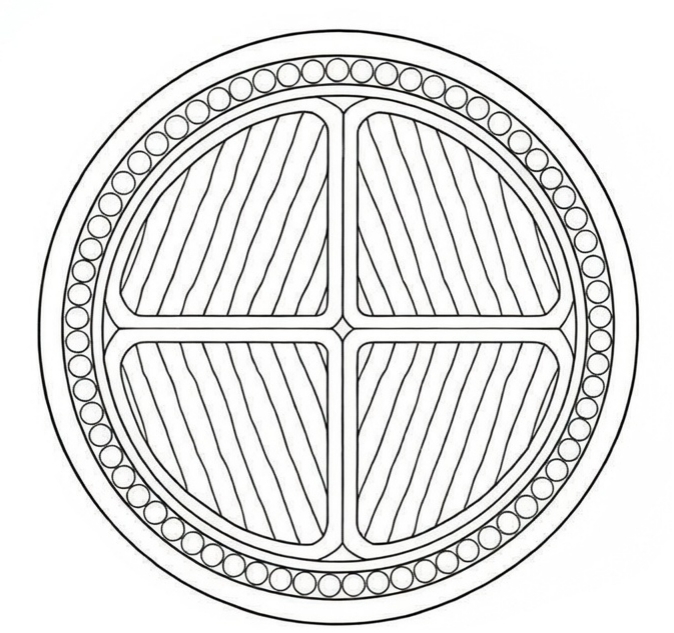

III. Tiivistetty (sektori / Tile-shaped) Conductors

1. Määritelmä:

Johtimet, jotka on muodostettu puristamalla johtoja ei-pyöreisiin poikkileikkauksiin täyttökertoimen lisäämiseksi; nähdään yleisesti sektorin tai laatan kaltaisina muotoina.

2. Edut:

• Huomattavasti suurempi johtimen täyttökerroin.
• Vähentää tehokkaasti kaapelin ulkohalkaisijaa.
• Vähentää tarvittavaa eristys- ja vaippamateriaalien määrää.
• Parantaa monijohtimien kaapelirakenteiden tiiviyttä.

Tulos: Samalla poikkileikkauksella nämä ovat kompaktimpia kuin pyöreät johtimet.

3. Sovelluksen huomautukset:

Ei-pyöreän osan vuoksi tarvitaan erityisiä liittimiä tai päätymuotoilua päättämisen aikana.

4. Sovellukset:

Pienjännitteiset monisäikeiset kaapelit, jakelurunkojohdot, kaapelit, joiden poikkileikkaus on vähintään 35 mm², ja kunnalliset sähköprojektit.

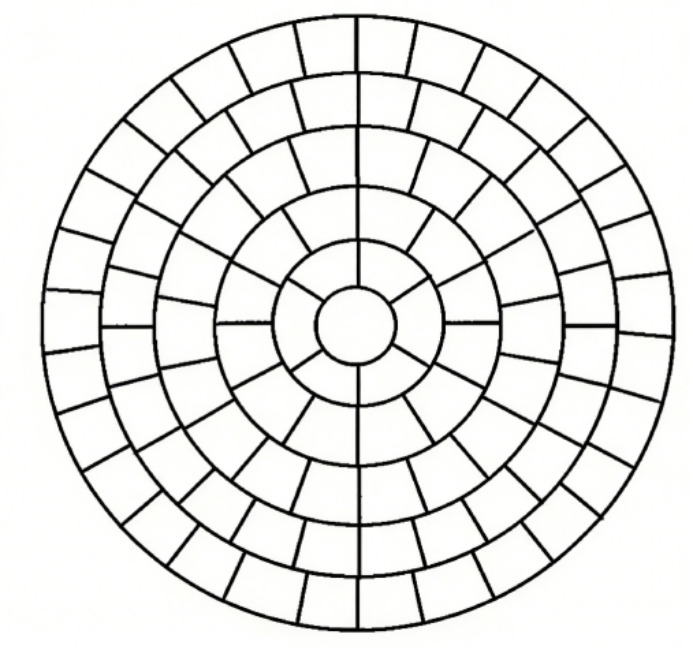

IV. Profiloidut (trapetsi-/muotoiltu) johtimet

1. Rakenne:

Nämä tunnetaan myös puolisuunnikkaan muotoisina johtimina, ja niissä käytetään puolisuunnikkaan muotoisia lankasäikeitä erittäin tiheän rakenteen muodostamiseksi tarkkuuspuristuksen avulla.

2. Edut:

• Korkein johtimen täyttökerroin.
• Kompaktein kaapelirakenne.
• Ulkohalkaisijan pienennys edelleen säilyttäen samalla sähköisen suorituskyvyn.
• Optimoitu metallimateriaalin käyttö.

3. Sovellukset:

Poikkileikkaukseltaan keskikokoiset voimakaapelit, kaupunkiverkon päivitykset, teollisuuden sähköjärjestelmät ja projektit, joissa on tiukat rajoitukset kaapelin halkaisijalle ja painolle.

V. Vertailu- ja valintaopas

1. Vertailutaulukko

2. Sähkön suorituskykyä ja valintaa koskevat neuvot

• Sähköstandardi : Muodosta riippumatta kaikki johtimet täyttävät tasavirtaresistanssivaatimukset (esim. IEC 60228) tietyllä poikkileikkauksella. Lomakkeen valinta on tekninen optimointivalinta, ei sähköturvallisuus.
• Pienet poikkileikkaukset : Käytä pyöreitä johtimia taloudellisuuden ja monipuolisuuden vuoksi.
• Moniytiminen keskikokoiset/suuret osat : Priorisoi tiivistetyt (sektori) johtimet kypsää suunnittelua varten.
• Tiukat tilavaatimukset : Käytä profiloituja (suunnikkaan muotoisia) johtimia maksimaalisen tiiviyden saavuttamiseksi.
