Miksi SPE on älykkään valmistuksen tulevaisuus?

Teollisen esineiden internetin (IIoT) ja älykkään valmistuksen kehityksessä yritykset ovat jatkuvasti kohdanneet suuren kipukohdan: huipputason verkot (kuten valvomot ja palvelimet) käyttävät nopeaa Ethernetiä, kun taas alatason anturit ja toimilaitteet rajoittuvat usein vanhentuneisiin, hitaisiin ja yhteensopimattomiin kenttäväyliin tila- ja johdotuskustannusrajoitusten vuoksi.

Syntyminen Yhden parin Ethernet (SPE) on rikkonut tämän umpikujan kokonaan. Se yksinkertaistaa perinteisen 4 parin (8-ytimisen) Ethernet-kaapelin vain 1 pariin (2 ydintä), mutta silti mahdollistaa nopean tiedonsiirron ja synkronoidun virransyötön. Tämä ei ole vain fyysinen "laihdutus", vaan perustavanlaatuinen vallankumous, joka mahdollistaa saumattoman IP-viestinnän anturista suoraan pilveen.

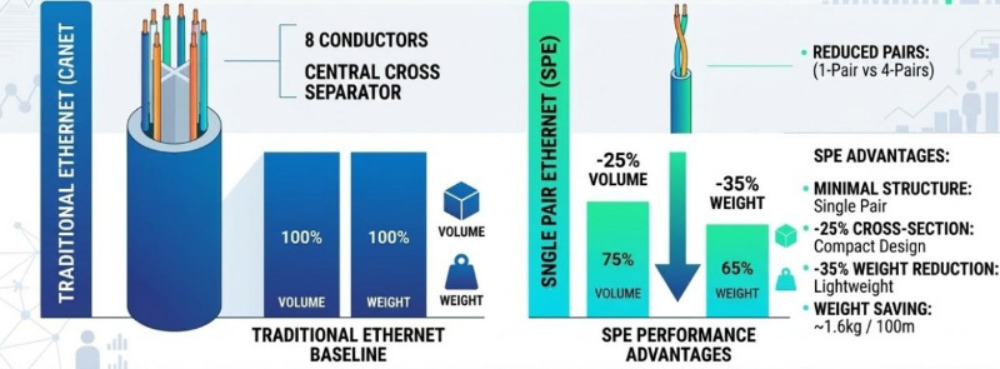

Ydinvertailu : SPE vs. perinteinen Ethernet

Cat5e tai Cat6 kaapelit Meille tutuin sisältää 8 kuparijohtoa, ja perinteinen Ethernet-johdotus on tyypillisesti tiukasti rajoitettu enintään 100 metrin etäisyyteen. Tämä muotoilu sopii täydellisesti toimistoympäristöihin, mutta se näyttää tilaa vievältä ja rajoitetulta erittäin pienikokoisissa ja ankarissa teollisuusympäristöissä (kuten moniakselisten robottikäsivarsien sisällä tai tuhansia metrejä putkistoja pitkin).

SPE:n häiritseviä etuja ovat mm :

• Minimalistinen rakenne : Hylkää kokonaan poikittaisrainan täyteaineen ja ylimääräiset 6 johdinta, mikä vaatii vain yhden tasapainotetun kierretyn parin.
• Drastinen tilavuuden ja painon lasku : Perinteiseen teolliseen Ethernet-johdotukseen verrattuna SPE pienentää asennuksen poikkipinta-alaa noin 25 % ja kokonaispaino 35 % . Suurissa tietohyllyissä tai rautatiekuljetusjärjestelmissä tämä eliminoi noin 1,6 kg kuollutta painoa 100 metriä kohti.
• Ylivoimainen joustavuus ja vääntökestävyys : Yhden parin symmetrinen rakenne välttää fyysisesti sisäisen "langan kitkan" ongelman. Yhdessä erityisten täytemateriaalien kanssa SPE kestää kymmeniä miljoonia suurtaajuisia taivutussyklejä ja voimakasta 3D-vääntöä, joten se sopii täydellisesti teollisuusroboteille.

SPE ratkaisi kolme ydinalan kipukohtaa

1. 100 metrin fyysisen etäisyyden rajan rikkominen

Prosessiautomaation skenaarioissa, kuten öljy- ja kemianteollisuudessa, laitteita on laajalti jaettu, mikä tekee perinteisestä 100 metrin rajasta kohtalokkaan virheen. The 10BASE-T1L SPE-protokollaperheen standardi mahdollistaa 10 Mbps:n nopean full-duplex-siirron jopa etäisyyksillä 1000 metriä , parantaa täysin teollisuusjohdotuksen "etäisyysahdistusta".

2. PoDL: Kahden linnun tappaminen yhdellä kivellä (Data & Power)

Perinteiset laitteet vaativat usein erilliset kaapelit dataa ja virtaa varten. SPE esittelee Power over Data Lines (PoDL) teknologiaa, joka mahdollistaa tiedon ja jopa noin 50 W tasavirran samanaikaisen siirron päätelaitteisiin. Raskaiden laitteiden osalta teollisuus on ottanut käyttöön hybridirajapintatopologiat, jotka eristävät nopeat tiedot ja jopa useita kilowatteja virtalähteen samassa linkissä, mikä yksinkertaistaa huomattavasti laitteiden reititystä.

3. Yhdyskäytävien poistaminen "Verkon tasoittamisesta"

Aiemmin tehtaiden piti ottaa käyttöön lukuisia kalliita "protokollan muunnosyhdyskäytäviä", jotta alemman tason analogiset signaalit voisivat kommunikoida ylimmän tason kanssa. SPE mahdollistaa pienimpienkin alatason antureiden itsenäisen IP-osoitteen ja yhteyden suoraan TCP/IP-verkkoon. On arvioitu, että yhden yhdyskäytäväsolmun poistaminen voi säästää 10 000 dollaria kattavina kustannuksina järjestelmän elinkaaren aikana.

Ydinprotokollat ja käyttöliittymäekosysteemi

SPE:n käyttäminen ei vaadi sukeltamista monimutkaisiin taustakoodeihin; Sinun tarvitsee vain tunnistaa seuraavat perusstandardit, jotka määrittävät sen suorituskyvyn:

1. Lähetysnopeus- ja etäisyysmatriisi (IEEE 802.3 -sarja)

• 10BASE-T1L : 10 Mbps nopeus, jopa 1000 metriä. Suunniteltu pitkän matkan prosessiohjaukseen, mikä tukee luonnostaan ​​turvallisuutta räjähdysalttiissa ympäristöissä (Ethernet-APL).
• 10BASE-T1S : 10 Mbps nopeus, tukee Multidrop-topologiaa. Mahdollistaa yli tusinan laitteen kytkemisen rinnan yhdelle jopa 25 metrin pituiselle pääjohdolle, mikä eliminoi massiivisen tähtitopologian johdotuksen.
• 100/1000BASE-T1 : 100 Mbps tai 1 Gbps Gigabitin nopeus, jopa 15-40 metriä. Käytetään pääasiassa nopeaan yhteenliittämiseen ajoneuvojen sisällä tai korkearesoluutioiseen teollisuuskonenäköön.

2. Teollisuuden liitäntärajapintastandardit (IEC 63171 -sarja)

Koska perinteiset RJ45-liittimet ovat liian tilaa vieviä ja niissä ei ole tärinänkestävyyttä, teollisuus on luonut uusia standardeja:

• IEC 63171-6 ja muut mikrorajapinnat : IP20-IP67-suojausluokitukset kattavat nämä ovat iskun- ja pudotuksenkestäviä. Niiden määrä on vain murto-osa perinteisistä liitännöistä, joten ne ovat seuraavan sukupolven laitteiden pääliittimet.
• M12-hybridiliitäntä (IEC 63171-7) : Lopullinen ratkaisu suuritehoisille laitteille. Standardi määrittelee datanastojen ja useiden suuritehoisten syöttönastojen yhdistelmät, jotka tukevat "datatehon" samanaikaista siirtoa raskaille laitteille, kuten moottoreille ja servokäytöille.

Usein kysytyt kysymykset (FAQ)

Q1: Onko SPE hitaampi kuin perinteiset verkot?

Ei. Verkon nopeus riippuu protokollastandardista, ei linkin fyysisestä paksuudesta. SPE voi myös tukea Gigabitin nopeuksia jopa 1 Gbps lyhyillä etäisyyksillä (esim. 40 metriä).

Q2: Onko SPE:n Power over Data Lines (PoDL) sama kuin PoE?

Tarkoitus on sama, mutta taustalla oleva tekniikka on erilainen. Perinteinen PoE luottaa varapareihin tai haamuvirtaan 4 parin kaapeleissa, kun taas PoDL voi sekoittaa ja lähettää korkeataajuista dataa ja tasavirtaa samanaikaisesti yhdellä parilla (2-ytiminen) fyysisessä piirissä.

Q3: Voidaanko tavallisia 2-johtimia johtoja tai kuorittuja vanhoja Ethernet-kaapeleita käyttää suoraan SPE-kaapeleina?

Ei erittäin suositeltavaa. Todellinen SPE-lähetysjärjestelmä optimoidaan tarkasti impedanssin, paluuhäviön ja ylikuulumisen suhteen erityisesti yhden parin suurtaajuista lähetystä varten. Teollisissa SPE-kaapeleissa on myös erityisiä joustavia rakenneosia, joita tavalliset kuparilangat eivät yksinkertaisesti pysty vastaamaan.

Johtopäätös

Single Pair Ethernet (SPE) ei suinkaan ole tekninen alennus "kuparijohtojen vähentämisessä"; se on fyysisen kerroksen kulmakivi teollisuusautomaatiolle, joka etenee kohti todellista digitalisaatiota ja älykkyyttä. Yrityksille, jotka sisällyttävät SPE-teknologian infrastruktuurin suunnitteluun varhaisessa vaiheessa, se ei ainoastaan ​​leikkaa merkittävästi nykyisiä käyttöönotto- ja ylläpitokustannuksia, vaan myös valloittaa uuden sukupolven Internet of Everything -arkkitehtuurin huippua.
