Kaapelin nimeämislogiikka: globaalien alueellisten erojen analyysi ja valtavirran tunnistusjärjestelmien dekoodaus

Oletko koskaan tuntenut hämmennystä kaapeleita valitessasi tai suunnitellessasi kirjainyhdistelmiä, kuten "YJV", "NA2XY" ja "THHN"? Nämä koodit eivät ole satunnaisia; ne ovat ydin "teknisiä henkilökortteja", jotka kapseloivat johdinmateriaalin, eristysrakenteen, vaipan suorituskyvyn ja jopa sovellusskenaarion. Maailmanlaajuisesti teknisten perinteiden, standardijärjestelmien ja suunnittelutarpeiden erojen vuoksi on syntynyt erilaisia ​​ainutlaatuisia nimeämissääntöjä. Näiden "teknisten murteiden" ymmärtäminen on ratkaisevan tärkeää tarkan kaapelin valinnan varmistamiseksi ja kansainvälisen teknisen linjauksen saavuttamiseksi suunnitteluprojekteissa.

1. Kansainvälinen valtavirran nimeämisjärjestelmä: Skenaariopohjainen ja ammattimainen "tekninen kieli"

1.1 kiinalainen järjestelmä (GB-standardi): Tiukka hierarkkinen "Engineering Logic Method"

Kiinalaiset kaapelimallit noudattavat tiukasti hierarkkista koodaussääntöä "johdin - eristys - sisävaippa - haarniska - ulkovaippa", joka on loogisesti selkeä, insinöörin helppo tulkita nopeasti ja sopii täydellisesti suuriin sähköverkko- ja rakennusprojekteihin.

Tyypillinen dekoodausesimerkki: YJV22-0,6/1kV

• YJ: Silloitettu polyeteeni (XLPE) -eristys (Y edustaa XLPE:tä, J liittyy usein eristysmateriaaleihin)
• V: Polyvinyylikloridi (PVC) vaippa
• 22: Ensimmäinen "2" tarkoittaa kaksinkertaista teräsnauhapanssaria, toinen "2" tarkoittaa PVC-ulkovaippaa
• Kuparijohtimet jätetään yleensä pois, kun taas alumiinijohtimet on merkitty kirjaimella "L" (esim. YJLV22)

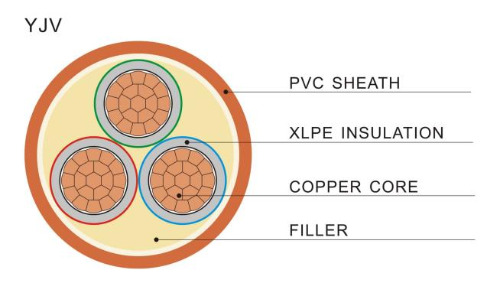

Yllä olevasta kuvasta näkyy selvästi YJV-sarjan kaapelin tyypillinen poikkileikkausrakenne: kuparijohdin, XLPE-eriste, täyteaine, PVC-vaippa ja panssarikerros.

1.2 Eurooppalainen järjestelmä (IEC/VDE): ytimekäs ja tehokas "Material Abreviation Method"

Euroopan maat käyttävät mieluummin ydinmateriaalien suoria lyhenteitä tiiviillä koodeilla ja korostavat saumatonta integraatiota EU:n CPR-säädösten kanssa.

Tyypillinen dekoodausesimerkki: NA2XY

• N: Standardin mukainen kaapeli (normi)
• V: Alumiininen johdin
• 2X: ristisilloitettu polyeteeni (XLPE) eristys (2X on erityinen XLPE:n tunniste)
• Y: polyvinyylikloridi (PVC) vaippa Toinen yleinen esimerkki on "H07V-K": H edustaa harmonisoitua standardia, 07 on 450/750V jänniteluokitus, V on PVC-eristys ja K on joustava johtimien kiinnitys.

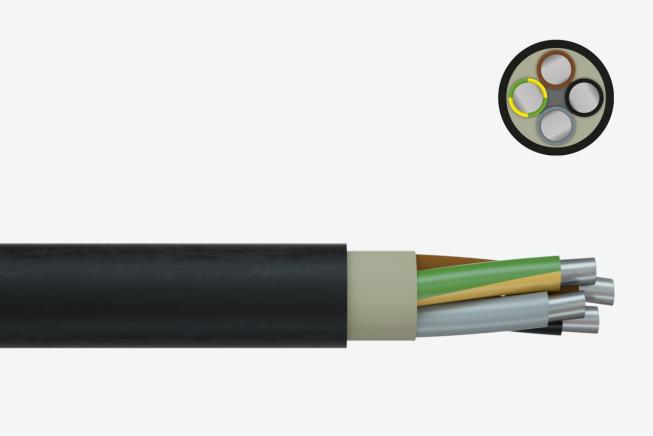

Yllä olevassa kuvassa näkyy poikkileikkaus ja rakennekaavio NA2XY-kaapelista, joka on klassinen yhdistelmä alumiiniytimistä XLPE-eristeistä PVC-vaippaa.

1.3 Yhdysvaltain järjestelmä (UL/NEC): suorituskykyyn keskittyvä "toiminnallinen sertifiointimenetelmä"

USA:n nimeäminen on enemmän kuin "turvallisuusmerkintä", joka heijastaa suoraan avainindikaattoreita, kuten lämmönkestävyyttä ja palonkestävyyttä, ja palvelee tiukkoja NEC-määräyksiä ja vakuutusvastuujärjestelmää.

Tyypillinen dekoodausesimerkki: THHN

• T: Termoplastinen eristys (yleensä PVC-pohjainen)
• HH: Korkea lämmönkestävyysluokitus (90 ℃)
• N: Nylon tuppi

Lisäksi mainitaan palonkestävyysluokitukset (kuten CM, CMR, CMP), jotka korostavat markkinoille pääsyä ja paloturvallisuutta.

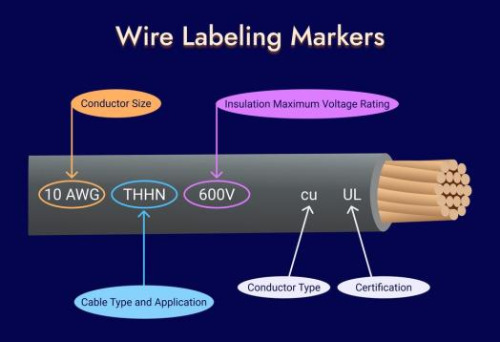

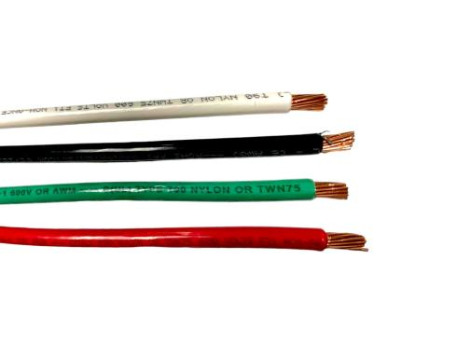

Yllä olevassa kuvassa näkyy tyypillinen THHN-johtojen merkintätapa ja värikoodaus, mikä helpottaa nopeaa tunnistamista paikan päällä.

1.4 Lähi-itä ja Kaakkois-Aasia: kansainvälisten standardien "hybridisovelluksen" toiminta-alueet

Lähi-idän hankkeet (kuten Saudi-Arabia ja Irak) vaativat usein kaksoisyhteensopivuuden IEC:n ja BS/VDE:n kanssa, ja niillä on tiukat lisävaatimukset palonestokyvylle ja korkean lämpötilan kestävyydelle. Kaakkois-Aasia (kuten Singapore ja Vietnam) käyttää IEC:tä mallina (CP5, TCVN jne.), ja huippuluokan projektit määrittelevät usein suoraan IEC/BS:n, erityisesti korostaen LSZH:n vähäsavuisuutta ja halogeenittomia ominaisuuksia.

2. Peruserot: tarkka mukautuminen alueellisiin skenaarioihin ja standardeihin

Kiinalainen järjestelmä: Palvelee "nopean suunnittelun standardoitujen hankintojen" insinöörirytmiä, jossa on selkeät hierarkkiset tasot ja helppo erähallinta.

• Eurooppalainen järjestelmä: juurtunut yhtenäisillä markkinoilla ja sääntelyn yhdenmukaistamiseen, minimalistiseen koodaukseen.
• Yhdysvaltain järjestelmä: Alun perin kaupallisesta vakuutus- ja lakikulttuurista, jossa korostetaan "sertifioitavaa suorituskykyä".
• Lähi-itä/Kaakkois-Aasia: Standardi lähentymiskenttä kansainvälisen EPC-mallin (Engineering, Procurement, and Construction) mukaisesti, joka edellyttää tuotteiden olevan "monistandardoituja".

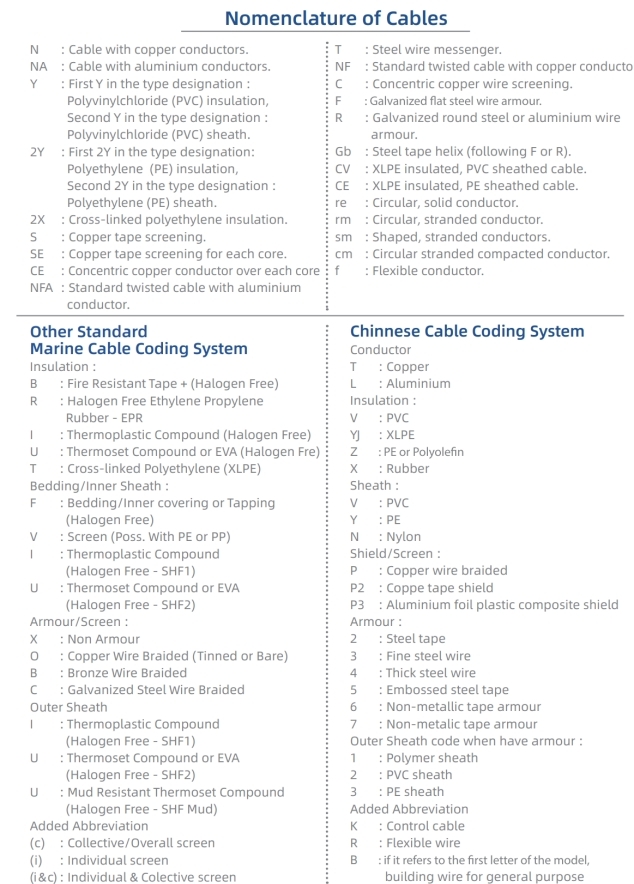

Yleinen kaapelikoodauksen pikaviitetaulukko:

3. Vältä virheitä kaapelin valinnassa: Huapu-kaapelit tarjoavat tarkan sovituksen

Nimeämiskäytännön ymmärtäminen on vasta ensimmäinen askel. Vielä tärkeämpää on, että kyse on kaapelin sovittamisesta projektisi jännitteeseen, asennusympäristöön, paloturvallisuusvaatimuksiin, budjettiin ja muihin tekijöihin. Suosittelemme priorisoimaan tuotteet, jotka ovat läpäisseet täydellisen tyyppitestauksen ja kolmannen osapuolen sertifioinnin.

Katamme koko valikoiman kaapeleita, mukaan lukien paljaat johdot, virtakaapeleita , ohjauskaapelit ja erikoiskaapelit. Olipa kyseessä YJV-sarjan tehokaapeleita, KVV-ohjauskaapeleita, vähäsavuisia halogeenittomia WDZ-YJY-kaapeleita, ZR-YJV-paloa hidastavia kaapeleita tai räätälöityjä tuotteita, jotka on sovitettu erilaisiin johtimien muotoihin (pyöreä, viuhkamainen, aallotettu), pystymme vastaamaan tarkasti eri skenaarioiden, kuten rakentamisen, teollisuuden ja viestinnän tarpeisiin.

Ei enää huolta kaapelien valinnasta projekteihisi! Huapu Cables auttaa sinua löytämään täydellisen parin! Napsauta alla olevaa linkkiä saadaksesi mukautetun valintaratkaisun ja anna ammattilaisten kaapelien suojata projektisi.
