Mikä on XLPE-eristetyn kaapelin käyttöikä?

Cross-Linked Polyethylene (XLPE) -eristeisten kaapeleiden suunniteltu käyttöikä on tyypillisesti 20-30 vuotta. Kuitenkin varsinaisessa käytössä, fyysinen käyttöikä nykyaikaisen XLPE kaapelit voi olla 40–60 vuotta, jos niitä ei käytetä pitkäaikaisesti enimmäiskuormitusrajoilla ja ne on suojattu äärimmäisiltä ympäristövahingoilta. Nimelliskäyttölämpötilassa 90°C eristemateriaali säilyttää korkean dielektrisen lujuuden. Kuitenkin, kun käyttölämpötila nousee 95–105 °C:een, kaapelin odotettu käyttöikä putoaa vain 7–30 vuoteen.

XLPE-kaapeleista on tullut keski-, korkea- ja erittäin korkeajännitteisten sähköverkkojen ydinrunko niiden erinomaisten sähköeristysominaisuuksien, erittäin alhaisen dielektrisen häviön, erinomaisen lämmönkestävyyden ja korkean mekaanisen lujuuden ansiosta. Kaapelin käyttöikä on dynaaminen hajoamisfunktio, joka määräytyy yhdessä lämpötilan, sähkökentän, kosteuden (vesipuuvaikutus) ja mekaanisen rasituksen perusteella.

Keskeiset elinikätiedot ja kansainväliset standardit

• Suunnittelun perusta: Kansainväliset standardit, kuten IEC 60502, määräävät tiukasti XLPE-kaapeleiden suurimman sallitun jatkuvan johtimen käyttölämpötilan 90 °C. Tämä kynnysarvo on asetettu korkeamolekyylisten polymeerien termisen oksidatiivisen hajoamisnopeuden perusteella.
• Lämpötilarajat: XLPE-kaapeleiden sallittu hätäylikuormituslämpötila on 105°C - 130°C, kun taas hetkellinen lämpötila, jonka ne kestävät oikosulun aikana, voi olla jopa 250°C (enintään 5 sekuntia).
• Todellinen käyttöikä: Normaalissa 90°C käyttölämpötilassa XLPE-materiaalin odotettu käyttöikä on 40-60 vuotta. Jos kaapeli toimii jatkuvasti osakuormitusolosuhteissa todellisissa sovelluksissa (esimerkiksi johtimen lämpötilan ollessa noin 70 °C), sen todellinen käyttöikä voi helposti ylittää 50 vuoden rajan.

XLPE-kaapeleiden ydinvanhenemismekanismit

Kaapelieristeen vanheneminen on peruuttamaton fysikaalinen ja kemiallinen prosessi, joka johtaa dielektrisen lujuuden heikkenemiseen. Ensisijaisia mekanismeja ohjaavat seuraavat neljä rasitusta:

• Terminen ikääntyminen: Pitkäaikainen altistuminen korkeille lämpötiloille aiheuttaa termistä oksidatiivista hajoamista. Makroskooppisesti tämä ilmenee materiaalin haurastumisena, jolloin murtovenymä (EAB) ja vetolujuus laskevat merkittävästi. Teknisissä arvioinneissa, kun EAB laskee 50 prosenttiin alkuperäisestä arvostaan, sitä pidetään materiaalin "fyysisen käyttöiän lopussa".
• Sähköinen vanheneminen: Mikroskooppiset viat (kuten tyhjiöt tai epäpuhtaudet) eristyskerroksessa aiheuttavat sähkökentän vääristymiä, mikä johtaa osittaiseen purkaukseen (PD). Ajan myötä sähkökorroosio muodostaa "sähköpuun", joka lopulta tunkeutuu eristekerroksen läpi, mikä johtaa katastrofaaliseen hajoamiseen. Avaruusvarauksen kertyminen korkeajännitteisissä tasavirtasovelluksissa (HVDC) pahentaa myös sähkökentän vääristymiä.
• Vesipuut: Tämä on "näkymätön tappaja" kosteissa ympäristöissä. Vaihtelevan sähkökentän vaikutuksesta kosteus tunkeutuu eristeen sisällä oleviin mikroskooppisiin vaurioihin muodostaen puumaisen verkoston vedellä täytettyjä mikrotyhjiöitä. Tämä vähentää merkittävästi eristimen yleistä jännitteenkestokykyä.
• Mekaaninen ja kemiallinen rasitus: Jos asennuksen aikana ei noudateta vähimmäistaivutussädevaatimuksia (mekaaninen väsymys), mikroskooppisia tyhjiä tiloja laajennetaan, mikä edistää suuresti osittaisen purkauksen alkamista ja veden muodostumista. Lisäksi anionit, kuten kloridi-ionit, meriympäristöissä voivat laukaista kemiallisen hajoamisen korkeissa lämpötiloissa, mikä aiheuttaa jyrkän laskun XLPE:n tilavuusresistanssissa.

Elinajan ennustaminen ja kehittyneet diagnostiikkamenetelmät

Jäljellä olevan käyttöiän (RUL) arvioimiseksi tarkasti teollisuus käyttää seuraavia matemaattisia malleja ja ainetta rikkomattomia testaustekniikoita:

Matemaattiset mallit

• Lämpöelämän ennustemalli: Perustuu Arrheniuksen yhtälöön. Tämä malli paljastaa eksponentiaalisen suhteen lämpötilan ja käyttöiän välillä: jokaista 10 °C:n lämpötilan laskua kohden lämpövanhenemisen elinikä kaksinkertaistuu.
• Sähköinen stressielämän malli: Perustuu käänteistehomalliin (IPM). Sen avainparametri, jännitekestävyyskerroin (VEC), mittaa materiaalin kestävyyttä sähköistä ikääntymistä vastaan. Korkealaatuisten XLPE-materiaalien VEC on tyypillisesti välillä 15-30.

Diagnostisten menetelmien kehitys

• DC Hipot (tasavirran korkean potentiaalin testaus): Tämä on nyt vanhentunut ja erittäin tuhoisa. Korkea tasajännite kerää "tilavarausta" XLPE-eristeen sisään. Kun AC-toiminta jatkuu, päällekkäiset sähkökentät voivat välittömästi rikkoa herkän eristekerroksen.

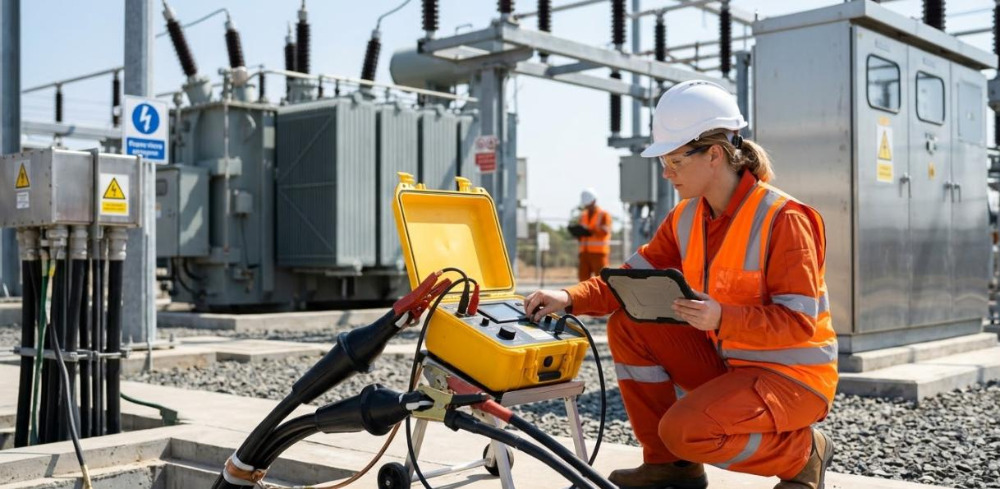

• VLF (Very Low Frequency) -testaus: Alan suosima vaihtoehto. Se käyttää erittäin matalataajuista (0,1 Hz) vaihtovirtaa, mikä välttää tilavarauksen vaikutuksen ja aiheuttaa vakavasti huonontuneet viat hajoamaan turvallisesti kontrolloidun testauksen aikana.
• Tan Delta (Dilectric Loss Angle Tangent) -diagnostiikka: "Kultastandardi" vesipuiden ikääntymisen ja kosteuden sisäänpääsyn arvioimiseksi XLPE-kaapeleissa. Mittaamalla häviöarvojen epälineaarista kasvua testausjännitteen noustessa ("Tip-up"-ilmiö), se kvantifioi tarkasti ikääntymisen vakavuuden.
• Osittaispurkauksen (PD) valvonta: Käytetään eristekerroksen mikroskooppisten vikojen (esim. ilmaraot liitoksissa tai vaurioituneet suojakerrokset) tarkkaan havaitsemiseen.

Suunnittelukäytännöt ja laadunvarmistus XLPE-kaapelin käyttöiän pidentämiseksi

XLPE-kaapeleiden yli 50 vuoden käyttöiän saavuttaminen edellyttää kattavaa laadunvalvontaa valmistuksesta käyttöön:

• Lopullinen hallinta valmistuksessa ja korkealaatuisten materiaalien valinnassa

Erittäin puhtaita materiaaleja on käytettävä ja tuotettava erittäin puhtaassa ympäristössä.

Kolminkertaisen suulakepuristusprosessin toteuttaminen varmistaa atomitason sidoksen johdinsuojan, XLPE-eristekerroksen ja eristyssuojan välillä, mikä eliminoi kokonaan kerrosten väliset ilmaraot, jotka voivat laukaista osittaisen purkauksen.

Käyttämällä Tree-Retardant XLPE (TR-XLPE) -materiaaleja ja kattavia vedensulkurakenteita (pitkittäiset vettä hylkivät langat/teipit, säteittäiset vettä hylkivät vaipat) ulkoisen kosteuden täydelliseen eristämiseen.

• Yhteensopiva asennus ja mekaaninen suojaus

Taivutussäde (vähintään 10-15 kertaa ulkohalkaisija) ja vetojännitys on valvottava tarkasti eristekerroksen mikrohalkeamien estämiseksi.

Liitokset ja päätteet ovat kaapelilinjan haavoittuvimmat osat. Niiden valmistus on suoritettava suhteellisen kuivassa, pölyttömässä ympäristössä, jotta vältetään epäpuhtauksien pääsy.

• Toimintaympäristön optimointi ja lämmönhallinta

Säilytä kohtuullinen väli kaapeleiden välillä helpottaaksesi lämmön haihtumista ja estääksesi lämmön kerääntymisen.

On suositeltavaa ottaa käyttöön vähennetty toiminta, jolloin jätetään riittävä kapasiteettimarginaali pitkäaikaisen täyden kuormituksen välttämiseksi.

Asenna luotettavat ylijännitesuojat (ukkossuojat), jotka vaimentavat kytkentäylijännitteiden ja salamaniskujen aiheuttamia suurtaajuisia jännitepiikkejä.

Usein kysytyt kysymykset:

K1: Miksi nykyaikaiset sähköjärjestelmät käyttävät laajalti XLPE-kaapeleita perinteisten PVC-kaapeleiden sijaan?

V: XLPE:ssä (Cross-Linked Polyethylene) on kolmiulotteinen verkotettu lämpökovettuva rakenne, joka mahdollistaa jatkuvan käyttölämpötilan 90 °C:seen asti, mikä ylittää huomattavasti PVC:n (enintään 70 °C). Lisäksi XLPE:llä on korkeampi dielektrinen lujuus, pienempi dielektrisyyshäviö, eikä se vapauta myrkyllisiä halogeenikaasuja palaessaan. Se ylittää PVC-kaapeleita kattavasti sekä käyttöiän että sähköisen suorituskyvyn osalta.

Q2: XLPE-kaapelin suurin käyttölämpötila on 90°C. Saattaako tämän lämpötilan ajoittain ylittäminen kaapelin palamaan välittömästi?

V: Se ei pala heti, mutta se nopeuttaa lämpöikääntymistä. Kansainväliset standardit sallivat lyhytaikaisen hätäylikuormituksen 105°C tai jopa 130°C asti. Kuitenkin Arrhenius-vanhenemismallin mukaan lämpötila ylittää nimellisarvon jokaista 10°C:ta kohden, jolloin eristekerroksen hajoamisnopeus kaksinkertaistuu. Pitkäaikainen ylikuumeneminen lyhentää kaapelin kokonaiskäyttöikää huomattavasti.

Kysymys 3: Mikä on "Water Treeing" ja kuinka se voidaan estää?

V: Vesipuusto on puumainen mikrotyhjiöiden verkosto, joka muodostuu, kun kosteus tunkeutuu eristeen mikroskooppisiin vaurioihin ja jatkuu jatkuvasti vaihtelevan sähkökentän ja kostean ympäristön yhteisvaikutuksen alaisena XLPE-kaapeleissa. Ennaltaehkäisymenetelmiä ovat: vettä estävien mallien (kuten säteittäisten vettä estävien suojusten ja pitkittäisten vettä estävien langoiden) käyttö, puuta hidastavien materiaalien (TR-XLPE) käyttö ja sen varmistaminen, ettei kaapelin ulkovaippa naarmuunnu asennuksen aikana.

Q4: Haluan testata useiden vuosien ajan käytössä olleiden kaapelien eristystilan. Voinko käyttää tavallista DC Hipot -testeriä?

V: Ei todellakaan. Perinteisten suurjännite-DC-testien suorittaminen XLPE-kaapeleilla on erittäin tuhoisaa. Korkea tasajännite kerää "tilavarausta" eristeeseen. Kun vaihtovirta on palautettu testin jälkeen, eristekerros – joka olisi muuten saattanut toimia normaalisti – on erittäin herkkä välittömälle rikkoutumiselle.

K5: Jos DC Hipot -testausta ei pitäisi käyttää, miten XLPE-kaapeleiden ikääntymisaste tulisi arvioida tieteellisesti?

V: Alan standardit suosittelevat erittäin alhaisen taajuuden (VLF, 0,1 Hz) AC-kestojännitetestauksen käyttöä yhdistettynä Tan Delta (Dilectric Loss Angle Tangent) -diagnostiikkaan. VLF-testaus ei synnytä haitallisia tilavarauksia, kun taas Tan Delta -testaus voi määrittää tarkasti kaapelin sisällä olevan veden muodostumisen vakavuuden mittaamalla vuotovirran epälineaariset kasvuominaisuudet (Tip-up) eri jännitteillä, mikä auttaa sinua suunnittelemaan ennaltaehkäiseviä vaihtoja.
