Kova opas älykkään kodin valaistuksen johdotukseen: protokollat, standardit ja sudenkuoppien välttäminen

Nykyaikaiset älykodit ovat kehittyneet yksittäisistä laitteista syvään koko talon ekosysteemien koordinointiin. Valaistusjärjestelmän taustalla oleva johdotusarkkitehtuuri määrittää verkon vakauden, skaalautuvuuden ja turvallisuuden. Johdotusvirheet voivat helposti johtaa valtaviin ylläpitokustannuksiin myöhemmin. Tämä artikkeli tarjoaa vakavimman erittelyn älykkään valaistuksen johdotusohjeista, jotka perustuvat todelliseen suunnittelulogiikkaan ja kansainvälisiin sähköstandardeihin.

1. Viestintäprotokollat ja topologia-arkkitehtuuri

• KNX ja fyysinen eristys

Infrastruktuuritason älykkäässä valaistuksessa KNX käyttää erityistä vihreää kierrettyä parikaapelia, joka eristää tiedonsiirron täysin fyysisesti 220 V:n verkkovirrasta. Sen hajautettu arkkitehtuuri tarkoittaa, että ei ole yhtä keskuspalvelinta; yksikään solmuvika ei lamaanna koko verkkoa, mikä tarjoaa erittäin korkean luotettavuuden.

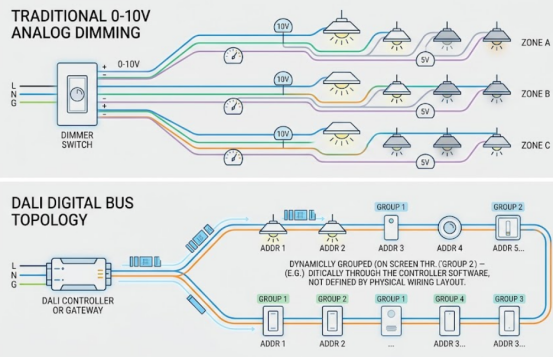

• DALI digitaalinen protokolla

Verrattuna 0-10 V:n analogisessa himmennyksessä yleisiin jännitehäviö- ja välkkymisongelmiin DALI-protokolla on todellinen kaksisuuntainen digitaalinen tiedonsiirto. Standardin IEC 62386-101 mukaan DC-jännitehäviö DALI-väylän kahden laitteen välillä ei saa ylittää 2VDC:tä ja maksimietäisyys virtalähteeseen ei saa ylittää 300 metriä.

2. Suurjännitejohdotuksen perustiedot

• Luovu kokonaan "ei neutraalista" johdotuksesta

Perinteiset kytkimet ohjaavat vain jännitteistä johtoa. Jos älykytkimestä puuttuu nollajohto, sen on turvauduttava vaarantuneeseen "ei neutraalia" valmiustilan virtamekanismiin, mikä aiheuttaa kohtalokkaita, jaksoittaisia ​​LED-vilkkuja tai "haamuvalo"-ilmiöitä. Lisäksi "ei neutraalia" enimmäiskuormitus on yleensä rajoitettu noin 800 wattiin, mikä on paljon alle 2 500 wattia tavallisissa nollavirtakytkimissä. Uusissa tai saneerausprojekteissa kaikkiin kytkentärasioihin on asennettava erillinen nollajohto .

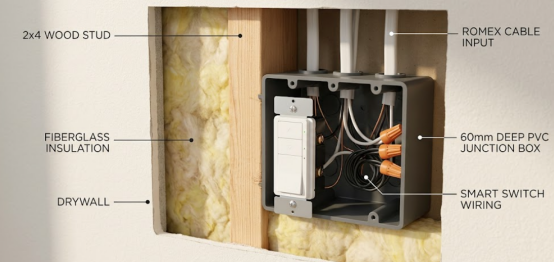

• 60 mm syvät kytkentärasiat

Älykkäät paneelit tuottavat merkittävästi lämpöä täydellä kuormituksella, ja niihin on asennettava lisää johdotusliittimiä. Perinteiset 50 mm:n laatikot aiheuttavat helposti paineen alaisena eristysvaurioita, jotka voivat johtaa lämpöpysähdyksiin tai tulipaloihin. On erittäin suositeltavaa käyttää tiukasti 60 mm syviä, suurikapasiteettisia PVC-laatikoita, jotka täyttävät UL 94 V-0 korkeimman palosuojaussertifikaatin.

• Kiellä jyrkästi jaetut neutraalit

Eri piireistä peräisin olevien nollajohtimien sekoittaminen voi saada oletettavasti turvallisen nollan kuljettamaan tappavaa takaisinsyöttöjännitettä, jos katkaisija käännetään vahingossa huollon aikana, mikä johtaa vakavaan sähköiskuun. Lisäksi se aiheuttaa vakavaa virran epätasapainoa, laukaisee usein jakokotelon vuotosuojakytkimen laukaisun, mikä halvaannuttaa älykkään järjestelmän.

3.Low Voltage DC Driver Technology

• Vakiojännite (CV):

Soveltuu joustaville LED-nauhoille, joissa käytetään rinnakkaisjohdotusarkkitehtuuria. Etu: tukee satunnaista paikan päällä tapahtuvaa leikkausta ja liittämistä; Haitta: verkkojännitteen pudotus rajoittaa voimakkaasti, mikä tekee pitkien nauhojen etäpäästä himmeää ja keltaista.

• Vakiovirta (CC):

Soveltuu suuritehoisiin häikäisynestovaloihin, jotka vaativat sarjan fyysisen kytkennän. Estää täysin LED-lämpöpalamisen ja eliminoi pitkän matkan jännitehäviöiden vaikutuksen fyysiseltä tasolta varmistaen absoluuttisen kirkkauden yhdenmukaisuuden päästä päähän.

4. Hallitse lukkiutumia ja irrotettua tilaa

Kun käyttäjä katkaisee virran painamalla fyysistä älykästä seinäkytkintä, kattoon integroitu RGBW-älypolttimo menettää virran välittömästi ja se pakotetaan offline-tilaan. Tämä aiheuttaa sen, että mobiilisovellus tai puheavustaja menettää kokonaan hallinnan ja voi jopa aiheuttaa koko talon langattoman mesh-verkon topologian jatkuvan romahtamisen.

Lopullinen ratkaisu: ohjelmistojen irrottaminen

Pakota "Detached Mode" -toiminto käyttöön laitteen taustaohjelmassa. Fyysinen rele, joka ohjaa korkeaa jännitettä kytkimen sisällä, on pysyvästi lukittu "suljettuun" johtavuustilaan, mikä varmistaa, että virransyöttö ei koskaan katkea. Fyysiset painikkeet muunnetaan puhtaiksi digitaalisiksi komentoiksi, jotka lähetetään järjestelmän aivoille. Tämä "aina päällä" ratkaisu vaatii hyvin näkyvät varoitustarrat jakokotelossa, jotta vältetään vahingossa tapahtuva sähköisku polttimon vaihdon aikana.

FAQ

Kysymys 1: Voivatko pienjännitesignaalijohdot ja korkeajännitteiset voimajohdot jakaa saman putken?

V: Ei todellakaan. Vaihteleva magneettikenttä ja suurjännitteen transienttipiikit aiheuttavat vakavia sähkömagneettisia häiriöitä (EMI), jotka johtavat suoraan datapakettien katoamiseen tai ohjaushäiriöön pienjänniteverkossa. Kansainväliset standardit edellyttävät vähintään 30 cm:n (12 tuuman) rinnakkaisetäisyyttä; jos ylitys on väistämätöntä, niiden on ristettävä kohtisuorassa 90 asteen kulmassa.

Kysymys 2: Miksi älykkäät LED-alavalot vilkkuvat heikosti, vaikka ne on sammutettu?

V: Tämä johtuu yleensä vaarantuneista "ei neutraaleista" älykytkimistä. Pois päältä -tilassa he käyttävät ohituspiiriä vetämään pienen virran lampun läpi tehon saamiseksi. Varaukset kerääntyvät LED-kondensaattoriin johtavuuskynnykseen asti, lähettävät valoa ja sammuvat sitten toistuen muodostaen välkkyvän tai "haamuvalo"-ilmiön.

Q3: Mikä on suurin turvallisuusriski ostettaessa rajat ylittävää tai halpoja relemoduuleja?

V: Paikallisten lakisääteisten turvallisuussertifikaattien (kuten IEC/CE, UL, CCC) hankkimatta jättäminen tai lankamittarin epäonnistuminen nimellisvirran kanssa. Jos pienivirtamoduuli liitetään suuritehoiseen kuormaan, koskettimet kuumenevat ja hapettuvat nopeasti, mikä nopeuttaa eristemateriaalien lämpövanhenemista ja hajoamista, mikä lopulta aiheuttaa laitteiden palamisen tai jopa tulipalon.
