Strukturoitu kaapelointi vs. point-to-point: Täydellinen opas vuodelle 2026

Kun suunnittelet tai päivität verkkoinfrastruktuuria, yksi tärkeimmistä päätöksistäsi on valinta strukturoitu kaapelointi ja pisteestä pisteeseen kaapelointi (Alan uudet tulokkaat kutsuvat sitä joskus "rakennekaapeloiksi"). Tänään tekemäsi valinta vaikuttaa verkkosi suorituskykyyn, skaalautumiseen ja ylläpitokustannuksiin seuraavien 10–20 vuoden aikana.

Tässä oppaassa kerromme tarkalleen, mitä kukin kaapelointitapa on, miten ne eroavat toisistaan ​​ja mikä niistä sopii toimistoosi, datakeskukseesi tai yritysympäristöösi.

Pikavastaus: Strukturoitu kaapelointi vs. point-to-point

Strukturoitu kaapelointi on standardoitu, organisoitu verkkoinfrastruktuuri, joka on rakennettu keskitetyn korjausjärjestelmän ympärille, joka noudattaa alan standardeja, kuten ANSI/TIA-568. Se käyttää hierarkkista rakennetta, jossa on kytkentäpaneeleja, runkokaapeleita ja selkeästi määriteltyjä alijärjestelmiä.

Point-to-point kaapelointi on suora laitteiden välinen johdotusmenetelmä, jossa jokainen kaapeli kulkee suoraan laitteesta toiseen – ei kytkentäpaneeleja, ei keskitettyä organisaatiota. Se on nopeampi asentaa aluksi, mutta siitä tulee nopeasti sotkuinen sotku verkon kasvaessa.

Useimmille nykyaikaisille yrityksille strukturoitu kaapelointi is the recommended choice koska se tarjoaa paremman luotettavuuden, helpomman vianmäärityksen ja paljon pienemmät pitkän aikavälin kustannukset.

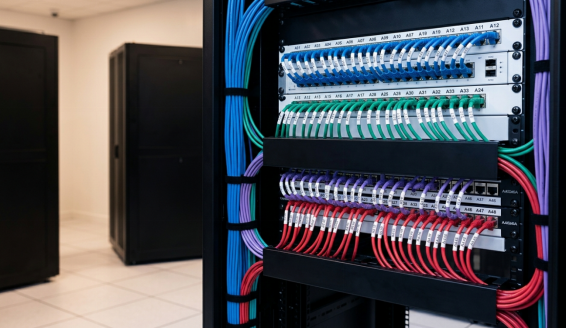

Mikä on strukturoitu kaapelointi?

Strukturoitu kaapelointi on kattava kaapelointijärjestelmä, joka tukee ääni-, data-, video- ja multimediapalveluita koko rakennuksessa tai kampuksella. Sen sijaan, että kuljetettaisiin yksittäisiä kaapeleita kustakin laitteesta kytkimeen, strukturoitu kaapelointi käyttää kansainvälisten standardien (ANSI/TIA-568, ISO/IEC 11801) määrittelemää loogista, kerrostettua arkkitehtuuria.

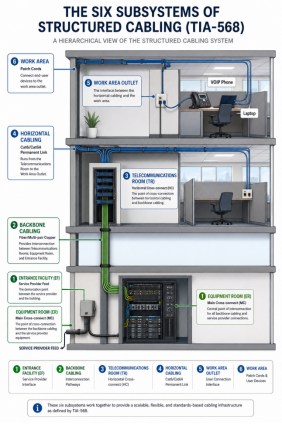

Strukturoidun kaapelointijärjestelmän 6 alajärjestelmää

Täydellinen jäsennelty kaapelointijärjestelmä on jaettu kuuteen standardoituun alajärjestelmään:

1. Sisäänkäynti (EF) – Missä ulkoisen palveluntarjoajan kaapelointi tulee rakennukseen.
2. Varustushuone (ER) – Sisältää pääpalvelimet, kytkimet ja tietoliikennelaitteet.
3. Rungon kaapelointi – Pysty- tai rakennusten välinen kaapelointi, joka yhdistää laitehuoneet tietoliikennehuoneisiin.
4. Televiestintähuone (TR) – Välinapa, jossa runkokaapelointi päättyy ja vaakakaapelointi alkaa.
5. Vaakakaapelointi – Kulkee tietoliikennehuoneesta yksittäisiin työpisteisiin, tyypillisesti käyttämällä Cat6-, Cat6A- tai kuitua.
6. Työalue – Loppukäyttäjän tila, mukaan lukien pistorasiat, liitäntäjohdot ja liitetyt laitteet.

Strukturoidun kaapeloinnin tärkeimmät osat

• Patch-paneelit organisoitua lopettamista ja helppoja liikkeitä/lisäyksiä/muutoksia varten
• Runkojohdot (suuritiheyksiset runkoyhteydet)
• Kaapelin hallinta (kaapelihyllyt, radat, pysty-/vaakasuuntaiset ohjaimet)
• Merkinnät ja dokumentointi jokaista kaapelia varten
• Standardoidut liittimet (RJ45, LC, MTP/MPO)

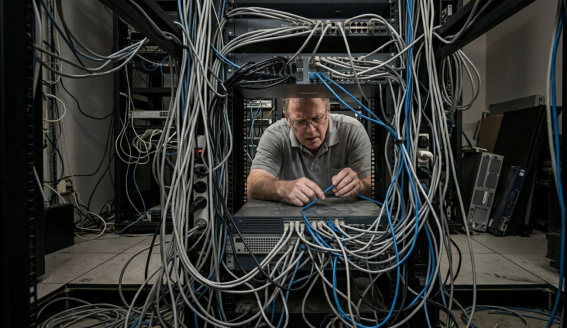

Mikä on point-to-point-kaapelointi?

Point-to-point-kaapelointi – jota kutsutaan myös "suoraksi kytketyksi" tai "fly-by" -johdotukseksi - on juuri sitä miltä se kuulostaa: yksi kaapeli kulkee suoraan laitteesta (kuten palvelimesta) toiseen (kuten kytkinporttiin), ilman välipaneelia tai strukturoitua reittiä.

Point-to-point-asetuksissa, jos sinulla on 48 palvelinta, jotka muodostavat yhteyden kytkimeen, telineessä on 48 yksittäistä kaapelia, joista jokainen on päätetty suoraan molemmissa päissä.

Kuinka pisteestä pisteeseen kaapelointi toimii

• Jokainen kaapeli on omistettu yhteen liitäntään
• Ei kytkentäpaneeleja, ei tiivistyspisteitä
• Kaapelit ovat yleensä pitkiä, räätälöityjä ja kulkevat suoraan päätepisteiden välillä
• Topologia kasvaa lineaarisesti jokaisen uuden laitteen mukana

Vaikka tämä lähestymistapa voi aluksi tuntua yksinkertaisemmalta ja halvemmalta, siitä tulee melkein aina ongelmallista verkon laajentuessa.

Strukturoitu kaapelointi vs point-to-point: rinnakkainen vertailu

Ominaisuus	Strukturoitu kaapelointi	Point-to-Point
Asennusaika (alku)	Pidempi - vaatii suunnittelua ja paikkapaneelit	Nopeammin – käytä vain kaapelia päästä päähän
Ennakkokustannukset	Korkeampi	Alempi
Pitkän aikavälin kustannukset	Alempi (easy moves/adds/changes)	Korkeampi (re-pulling cables, troubleshooting)
Skaalautuvuus	Erinomainen – suunniteltu kasvuun	Huono – lisää monimutkaisuutta eksponentiaalisesti
Vianetsintä	Helppoa – merkitty, järjestetty, dokumentoitu	Vaikea – sotkeutuneiden kaapelien jäljittäminen
Ilmavirta & jäähdytys	Optimoitu – siistit kaapeliniput	Rajoitettu — tiheät kaapelimatot estävät ilmavirran
Estetiikka	Puhdas, ammattimainen	Kaoottista
Standardien noudattaminen	ANSI/TIA-568, ISO/IEC 11801	Ei mitään
MAC:t (siirrot, lisäykset, muutokset)	Yksinkertainen – paikkaus uudelleen paneeliin	Monimutkainen – vedä ja vedä kaapeli uudelleen
Paras	Toimistot, datakeskukset, kampukset, yritykset	Pienet väliaikaiset asennukset, eristetyt laitteet

Strukturoidun kaapeloinnin plussat ja miinukset

Edut

• Skaalautuva arkkitehtuuri : Lisää uusia yhteyksiä helposti paikastamalla paneelissa
• Standardeihin perustuva : TIA-, ISO- ja BICSI-ohjeiden mukainen
• Tulevaisuuden kestävä : Tukee päivityksiä suuremman kaistanleveyden sovelluksiin (10G, 40G, 100G, 400G)
• Nopeampi vianetsintä : Selkeästi merkittyjä, dokumentoituja liitäntöjä
• Parempi ilmavirtaus : Järjestetyt niput parantavat jäähdytystehokkuutta telineissä ja datahalleissa
• Alempi TCO : Pienemmät pitkän aikavälin käyttö- ja ylläpitokustannukset
• Esteettinen ja ammattimainen : Kriittinen asiakkaalle suunnatuille laitoksille ja auditoinneille

Haitat

• Suurempi etukäteissijoitus Patch-paneeleihin, kaapelien hallintaan ja ammattitaitoiseen asennukseen
• Vaatii suunnittelua ja suunnittelua ennen käyttöönottoa
• Pidempi alkuasennusaika

Point-to-Point-kaapeloinnin plussat ja miinukset

Edut

• Pienemmät ennakkokustannukset — ei tarvita kytkentäpaneeleja tai kaapeliohjaimia
• Nopeampi käyttöönotto pienille, yksinkertaisille asetuksille
• Hieman pienempi latenssi teoriassa (ei väliliitoskohtia), vaikka käytännössä merkityksetön
• Hyväksytään tilapäisiin tai eristettyihin asennuksiin

Haitat

• Eksponentiaalisesti vaikeampi hallita kun verkosto kasvaa
• Ilmavirran ongelmia tiheissä telineissä, mikä voi aiheuttaa ylikuumenemista
• Vaikea vianetsintä — yhden huonon kaapelin löytäminen nipusta vie aikaa
• Häiritseviä liikkeitä ja muutoksia — yhden laitteen vaihtaminen vaatii usein useiden kaapeleiden uudelleenkäynnistämistä
• Ei standardien noudattamista , mikä voi vaikuttaa takuisiin, sertifiointeihin ja tarkastuksiin
• Korkeammat pitkän aikavälin kustannukset huollon, seisokkien ja kaapelin vaihdon vuoksi

Milloin kannattaa valita strukturoitu kaapelointi?

Strukturoitu kaapelointi on oikea valinta, jos jokin seuraavista pätee:

• Olet rakentamassa tai remontoimassa toimistossa, datakeskuksessa tai kampuksella
• Odotat mittakaavassa verkostoon seuraavan 5–10 vuoden aikana
• Sinun täytyy tukea useita palveluita (ääni, data, video, tietoturva, IoT)
• Yrityksesi vaatii korkea käyttöaika ja nopea vianetsintä
• Sinun on noudatettava alan standardeja tai läpäise tarkastus
• Olet ottamassa käyttöön nopeat verkot (10GBASE-T, 25/40/100/400G kuitu)

Lyhyesti: jos verkkosi tarvitsee tukea todellista liiketoimintaa, strukturoitu kaapelointi on vakio.

Milloin pisteestä pisteeseen kaapelointi voi olla hyväksyttävää?

Point-to-point-kaapelointi voi olla järkevää hyvin rajoitetuissa skenaarioissa:

• Pienet kotilaboratoriot alle 10 laitteella
• Väliaikaiset asennukset (tapahtumaverkostot, ponnahdusikkunat)
• Erittäin eristetty pisteliitännät (yksi uplink kahden kytkimen välillä vierekkäisissä telineissä)
• Erittäin alhaisen latenssin kaupankäyntiympäristöt jossa jokainen nanosekunti on tärkeä ja yhteydet on omistettu

Kaikessa näiden kapealla tapausten ulkopuolella pisteestä pisteeseen tulee nopeasti vastuu.

Kustannusvertailu: Lyhytaikainen vs pitkäaikainen

Monet yritykset valitsevat pisteestä pisteeseen kaapeloinnin, koska ennakkokustannukset näyttävät alhaisemmilta. Mutta kun otat huomioon kokonaisomistuskustannukset (TCO) 10 vuoden ikkunassa strukturoitu kaapelointi voittaa yleensä suurella marginaalilla.

Kustannustekijä	Strukturoitu kaapelointi	Point-to-Point
Alkuasennus	$$$	$$
Työvoimaa lisäyksiin/siirtoihin	$	$$$
Katkos muutosten aikana	Minimaalinen	Korkea
Vianetsintä hours	Matala	Korkea
Uudelleenkaapelointi laitteiden päivittämiseen	Harvinainen	Usein
10 vuoden TCO	Alempi	Korkeampi

Ensimmäisen päivän säästöt ovat harvoin suurempia kuin vuosien omistamisen aiheuttama käyttökipu.

Verkostosi tulevaisuuden turvaaminen

Kaistanleveys vaatii noin kaksinkertaistaa muutaman vuoden välein. Nykyaikaiset rakenteelliset kaapelointijärjestelmät on suunniteltu tukemaan tätä kehityskulkua:

• Cat6A kupari tukee 10GBASE-T:tä 100 metriin asti
• OM4/OM5 monimuotokuitu tukee 100G ja enemmän
• OS2 yksimuotokuitu tukee 400G:tä ja on pitkän aikavälin runkoverkkovalinta datakeskuksiin
• MTP/MPO-liittimet mahdollistaa suuren tiheyden 40G/100G/400G-migraatiot

Sitä vastoin pisteestä pisteeseen -verkko vaatii usein täydellisen uudelleenvedon nopeamman median vastaanottamiseksi – paljon häiritsevämpi ja kalliimpi prosessi kuin strukturoidun järjestelmän patch-johtojen vaihtaminen.

Kuinka valita oikea kaapelointikumppani

Olitpa sitten ottamassa käyttöön strukturoitua kaapelointiprojektia tai rationalisoimassa vanhaa point-to-point-ympäristöä, tee yhteistyötä toimittajan kanssa, joka tarjoaa:

• noudattaminen ANSI/TIA-568, ISO/IEC 11801 ja BICSI parhaita käytäntöjä
• Täydellinen portfolio Cat6, Cat6A, Cat7 ja kuituratkaisut
• Valmiiksi päätetyt runkokaapelit ja MTP/MPO-kokoonpanot nopeaa käyttöönottoa varten
• Kaapelin hallinta accessories (paikkapaneelit, johtajat, tarrat)

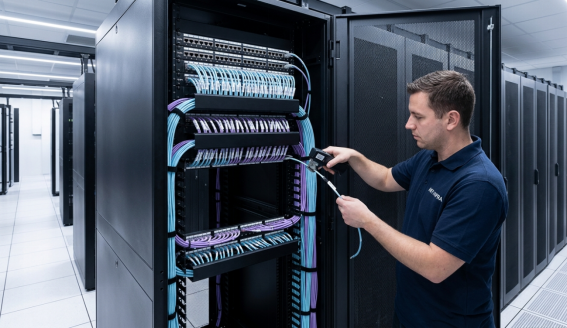

• Testaus ja sertifiointi suorituskyvyn takaamiseksi

Usein kysytyt kysymykset

Onko rakennekaapelointi sama asia kuin rakenteellinen kaapelointi?

Kyllä — "rakennekaapelointi" on yleinen strukturoidun kaapeloinnin kirjoitusvirhe tai käännös. Oikea alan termi on "strukturoitu kaapelointi", joka viittaa standardoituun, organisoituun verkkokaapelointijärjestelmään.

Voinko sekoittaa strukturoitua ja pisteestä pisteeseen samassa verkossa?

Teknisesti kyllä, ja se on yleistä siirtymäaikoina. Lähestymistapojen sekoittaminen aiheuttaa kuitenkin yleensä sekaannusta, tekee dokumentoinnista vaikeampaa ja sen pitäisi olla vain väliaikainen tila siirtymisen aikana täysin jäsenneltyyn suunnitteluun.

Kuinka kauan strukturoitu kaapelointijärjestelmä kestää?

Hyvin suunniteltu strukturoitu kaapelointijärjestelmä kestää tyypillisesti 15–25 vuotta ja kestää usein 3–5 sukupolvea verkkoelektroniikasta. Tämä pitkäikäisyys on tärkein syy, miksi strukturoitu kaapelointi tuottaa vahvan sijoitetun pääoman tuottoprosentin.

Mitä eroa on strukturoidulla kaapeloinnilla ja lähiverkolla?

LAN (Local Area Network) on itse verkko – kytkimet, reitittimet ja niiden kuljettama data. Strukturoitu kaapelointi on fyysinen infrastruktuuri, jossa LAN toimii. Ajattele kaapelointia teitä ja lähiverkkoa liikenteenä.

Onko point-to-point-kaapelointi halvempaa kuin strukturoitu kaapelointi?

Vain ensimmäisenä päivänä. Verkon elinkaaren aikana pisteestä pisteeseen tyypillisesti maksaa enemmän ylläpidon, vianmäärityksen, seisokkien ja uudelleenkaapelointikustannusten vuoksi.

Johtopäätös

Keskustelu välillä strukturoitu kaapelointi vs point-to-point ei todellakaan ole keskustelua useimmille yrityksille – jäsennelty kaapelointi voittaa lähes kaikilla tärkeillä ulottuvuuksilla: skaalautuvuuden, luotettavuuden, ylläpidettävyyden ja omistamisen kokonaiskustannuksilla.

Point-to-point-kaapelointi on paikkansa pienissä, väliaikaisissa tai erittäin erikoistuneissa ympäristöissä, mutta kaikissa vakavissa kaupallisissa sovelluksissa strukturoitu kaapelointi on todistettu, standardiin perustuva perusta, joka pitää verkkosi toiminnassa vuosikymmeniä.

Oletko valmis päivittämään verkkoinfrastruktuurisi? Ota yhteyttä tiimiimme saadaksesi sivuston arvioinnin ja tarjouksen yrityksellesi räätälöidystä strukturoidusta kaapelointijärjestelmästä.
