Voidaanko alumiinilanka kytkeä suoraan kupariliittimiin?

Kun pohditaan kysymystä siitä, onko alumiinilanka voidaan liittää suoraan tavalliseen kuparipistorasiaan, materiaalitiede ja nykyiset National Electrical Code (NEC) -standardit antavat lopullisen vastauksen: ei todellakaan .

Yhdysvaltain kuluttajatuoteturvallisuuskomission (CPSC) ja Franklin Research Instituten tiedot paljastavat, että kodit, jotka on johdotettu ennen vuotta 1972 edeltäneellä "vanhan tekniikan" alumiinilangalla, saavuttavat 55 kertaa todennäköisemmin "palovaaratilanteen" pistorasia- ja kytkinliitännöissä verrattuna puhtaasta kuparista johdotettuihin koteihin. Tämä äärimmäinen palovaara ei johdu seinien sisällä olevasta alumiinilangasta, vaan se keskittyy mekaanisiin liitoskohtiin alumiinijohtimen ja sovittamattomien sähköliittimien välillä.

Miksi suora alumiini-kupariliitäntä on äärimmäisen vaarallinen?

Alumiinin ja kuparin puristaminen yhteen ilman erityisiä väliaineita tai erityisiä mekaanisia rakenteita laukaisee väistämättä sarjan hitaita, mutta peruuttamattomia, tuhoisia fysikaalisia ja kemiallisia reaktioita.

• Lämpölaajenemisen yhteensopimattomuus ja "kylmävirtaus": Alumiinin lämpölaajenemiskerroin (~23,1 µm/m·°C) on huomattavasti suurempi kuin kuparin ja teräksen lämpölaajenemiskerroin. Kun virta lämmittää lankaa tavallisen liitäntäruuvin jäykkien rajoitusten alaisena, alumiini käy läpi voimakkaan laajenemisen ja peruuttamattoman poikittaisen plastisen muodonmuutoksen, joka tunnetaan nimellä "kylmävirtaus" tai mekaaninen viruminen. Jäähtyessään alumiini supistuu, mutta menettää alkuperäisen tilavuutensa jättäen mikroskooppisia rakoja, jotka aiheuttavat vakavaa löystymistä, kipinöintiä ja lopullista palamista tuhansien lämpöjaksojen aikana.
• Tappava oksidieristekerros: Vaikka hapettunut kupari säilyttää jonkin verran johtavuutta, alumiini reagoi välittömästi happeen muodostaen tiheän, erittäin kovan kerroksen alumiinioksidia (Al2O3). Tämä kerros on erinomainen sähköeriste, joka haittaa vakavasti virransiirtoa. Kun mekaaninen liitos löystyy, hapettuminen kiihtyy, jolloin kosketusvastus kasvaa eksponentiaalisesti ja tuottaa valtavaa tuhoisaa lämpöä.
• Galvaaninen korroosio: Alumiinin ja kuparin välillä on merkittävä potentiaaliero. Kun nämä erilaiset metallit koskettavat tavallisen astian sisällä ja altistuvat ympäröivälle kosteudelle, ne muodostavat mikroskooppisen galvaanisen kennon. Erittäin aktiivisena anodina alumiinilanka käy läpi nopean galvaanisen korroosion, mikä heikentää sen fyysistä rakennetta ja sähköistä poikkileikkausta.

Ainoa yhteensopiva suorayhteysratkaisu: CO/ALR-luokitellut laitteet

Vakioliittimet, joissa on merkintä "CU ONLY", ovat ehdottomasti kiellettyjä alumiinilangan päättämisestä missään olosuhteissa. Alumiinin pitkäaikaisen virumisen vuoksi myös varhaiset "AL/CU"-laitteet epäonnistuivat nopeasti.

Nykyaikaiset sähkösäännökset (kuten NEC 406.10) velvoittavat lain mukaan laitteisiin, joita ei ole merkitty CO/ALR (Copper-Aluminium Revised) on ehdottomasti kielletty päättämästä alumiinijohtimia suoraan. CO/ALR-astioiden on läpäistävä tiukat UL 1567 standardi. Niissä käytetään syvää tinausta galvaanisten reaktioiden minimoimiseksi, ja niissä on erityiset, kapeat ohjausraot, jotka lukitsevat alumiinilangan fyysisesti paikoilleen estäen kylmävirtauksen.

Paras pysyvä korjausratkaisu: kupari "Pigtailing"

Koska CO/ALR-vastakkeet ovat kalliita eivätkä ne pysty korjaamaan useiden alumiinijohtojen aiheuttamia vaaroja, jotka on liitetty yhteen liitäntärasian sisällä, CPSC:n suosituin pysyvä korjaus on "pigtailing" . Tämä edellyttää lyhyen puhtaan kuparilangan liittämisen turvallisesti olemassa olevaan alumiinilangaan, joka sitten liitetään mihin tahansa nykyaikaiseen vakiopistorasiaan.

CPSC hyväksyy virallisesti vain kaksi pysyvää letkumenetelmää:

1. COPALUM kylmähitsauspuristusjärjestelmä (optimaalinen pysyvä ratkaisu)

TE Connectivityn kehittämä tämä on ainoa korjausmenetelmä, jonka CPSC pitää yhtä turvallisena kuin kodin täydellinen uudelleenjohdotus kuparilla.

• Mekanismi: Siinä käytetään erityistä tinattua kupariholkkia. Patentoitu sähkötyökalu käyttää 10 000 puntaa absoluuttista painetta luodakseen "kuivapuristuksen".
• Tulos: Tämä äärimmäinen paine pakottaa metallit virtaamaan plastisesti, repimällä välittömästi oksidikerroksen ja sulattamalla metallihilat huoneenlämpötilassa "kylmähitsauksen" muodostamiseksi, mikä eliminoi pysyvästi tulevan hapettumisen ja galvaanisen korroosion.

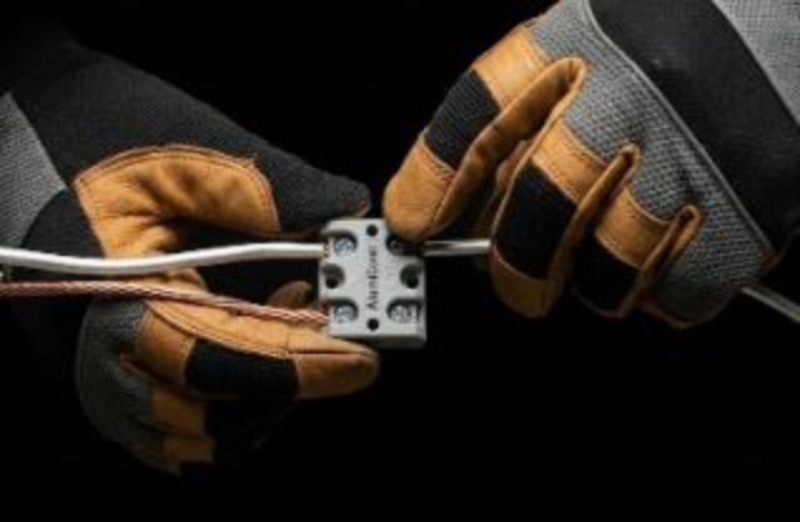

2. AlumiConn-omistettu alumiini-kupariliitin (hyväksytty vaihtoehto)

Alueille, joilla COPALUM-työkaluja ei ole saatavilla, CPSC hyväksyy King Innovationin AlumiConn-liittimen.

• Mekanismi: Tämä on kompakti, moniporttinen pienoisliitin, jossa alumiini- ja kuparijohtimet työnnetään täysin eristettyihin portteihin, mikä katkaisee galvaanisen korroosioreitin lähteellä.
• Antioksidantti: Sisäosa on esitäytetty antioksidanttisella tahnalla, joka peittää paljaat alumiinikiteet välittömästi sisään työnnettäessä ja estää hapen.

Varoitus kriittisestä vaatimustenmukaisuudesta: pakollinen vääntömomentin ohjaus (NEC 110.14(D))

Käytettäessä AlumiConn-liittimiä NEC 110.14(D) vaatii nimenomaisesti asentajia käyttämään kalibroitu vääntömomenttityökalu (kuten vääntömomenttiruuvimeisseli) saavuttaaksesi valmistajan määrittämän tarkan vääntömomentin (tyypillisesti 10–15 tuumaa). Alikiristys aiheuttaa suuren vastuksen palamista, kun taas ylikiristys murskaa pehmeän alumiinilangan. Vääntömomenttityökalun käyttämättä jättäminen rikkoo NEC-koodeja ja voi johtaa vakuutuskorvausten hylkäämiseen tulipalon jälkeen.

Ankarasti kielletty: Ovatko vakio- tai "violetit" vaijerimutterit turvallisia?

Ei. Älä koskaan käytä tavallisia kierrettyjä vaijerimuttereita alumiinin ja kuparin välisissä liitoksissa. CPSC ei ole hyväksynyt pysyviä korjauksia varten edes "violetteja" lankamuttereita, joita markkinoidaan alumiini-kupariliitoksissa (kuten Ideal 65, joka sisältää hapettumisenestopastaa). Laboratoriotestit osoittavat, että näiden vaijerimuttereiden sisällä olevat kierrejouset eivät voi rajoittaa alumiinin voimakasta lämpölaajenemista ja kylmävirtausta. Alumiinilangan vaijerimutterliitännät epäonnistuvat usein ja aiheuttavat palovaaran jopa nopeammin kuin käsittelemättömät, alkuperäiset vanhat astiat.

FAQ | Usein kysytyt kysymykset

Q1: Voinko kytkeä alumiinilangan suoraan tavalliseen kuparipistorasiaan?

Ei todellakaan. National Electrical Coden (NEC) mukaan sertifioimattomia laitteita, joissa ei ole CO/ALR-merkkiä, on ehdottomasti kielletty päätellä alumiinijohtimia. Näiden kahden metallin suora puristus ilman erityistä mekaanista rakennetta laukaisee peruuttamattomia tuhoisia reaktioita.

Q2: Miksi alumiini- ja kuparilangan yhdistäminen aiheuttaa tulipalon? Syitä on kolme: Ensinnäkin alumiinin suurempi lämpölaajeneminen aiheuttaa mekaanista virumista (kylmävirtausta) liitoskohdassa, mikä johtaa löysyyteen ja kipinöintiin. Toiseksi paljastettu alumiini muodostaa välittömästi erittäin eristävän oksidikerroksen (alumiinioksidin), joka tuottaa äärimmäistä lämpöä. Kolmanneksi näiden kahden metallin välinen kosketus aiheuttaa galvaanista korroosiota, mikä heikentää nopeasti langan mekaanista lujuutta.

Q3: Voinko käyttää "AL/CU"-astioita tai "violetteja" lankamuttereita antioksidanttipastan kanssa?

Ei. Varhaiset "AL/CU"-laitteet epäonnistuivat, koska ne eivät kestäneet alumiinin pitkäaikaista virumista. Vastaavasti CPSC ei tunnista "violetteja" metallilankamuttereita, joissa on hapettumisenestoainetahnaa pysyvään korjaukseen. niiden vikaantuminen ja palovaara ovat jopa nopeammat kuin käsittelemättömät vanhat astiat.

Q4: Mikä on vaatimustenmukaisin ja turvallisin tapa korjata vanhat alumiinijohdot?

On vain kaksi täysin yhteensopivaa tapaa poistaa pysyvästi ylikuumenemisriskit: joko korvaa laitteet kokonaan erillisillä CO/ALR-liittimillä, jotka täyttävät UL 1567 -standardin ; tai käytä kuparista saumaa COPALUM-kylmähitsausjärjestelmän tai AlumiConn-liittimien kanssa, varmistaen, että käytät tarkkoja vääntömomenttityökaluja, jotka täyttävät NEC 110.14(D) -vääntömomenttivaatimukset asennuksen aikana.
