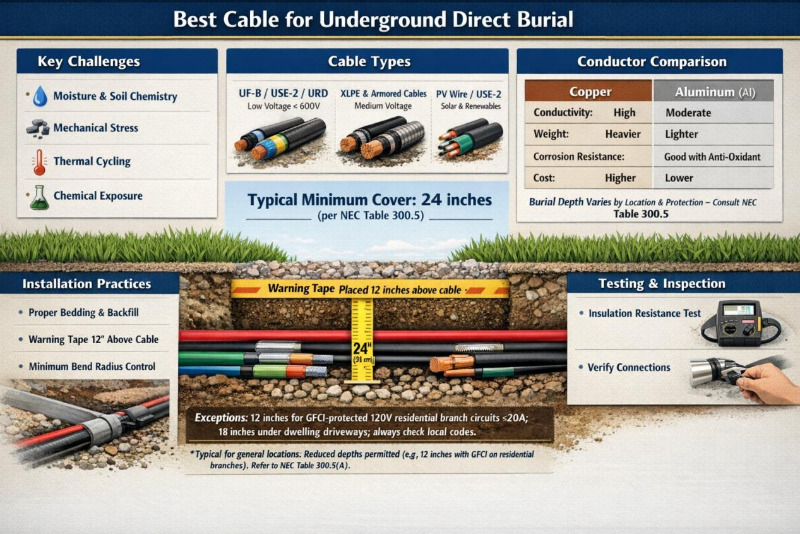

Paras kaapeli maanalaiseen suoraan hautaamiseen --- Kattava suunnitteluopas

Asiakirjan versio: 1.0 Tarkoitus: Antaa sähköinsinööreille, urakoitsijoille ja projektipäälliköille objektiivista ohjausta valinnassa kaapelit suitable ftai direct burial applications, ensuring long-term reliability and compliance with international standards.

1. Johdanto

Mitä tulee infrastruktuurin pitkäikäisyyteen, valitse oikea kaapeli Suora hautaus (DB) on yksi kriittisimmistä päätöksistä sähkösuunnittelussa ja -asennuksessa. Toisin kuin putkeen asennetut kaapelit, suoraan maahan upotetut kaapelit ovat jatkuvasti alttiina:

• Maaperän kosteus ja pohjavesi
• Muuttuva maaperän kemia ja pH
• Mechanical stresses from rocks, backfill, and ground movement
• Lämpöpyöräily käytön aikana

Tässä oppaassa määritellään keskeiset vaatimukset, suositellaan kaapelityyppejä sovelluksittain, verrataan johdinmateriaaleja ja hahmotellaan olennaiset asennuskäytännöt 30 vuoden käyttöiän saavuttamiseksi.

2. Suoraa hautaavaa kaapelia koskevat vaatimukset

A cable is considered suitable for direct burial only when its insulation and outer jacket are specifically engineered to resist:

• Kosteuden sisäänpääsy ja hajoamisilmiöt, kuten vesipuiden muodostuminen
• Mekaaninen vaurio terävistä esineistä, maaperän laskeutumisesta tai vahingossa tapahtuvasta kaivamisesta
• Kemiallinen hyökkäys from soil contaminants, fertilizers, or groundwater
• Lämpö- ja ympäristörasitus normaaleissa ja ylikuormitusolosuhteissa

Standard indoor-rated cables (e.g., THHN, ordinary PVC building wire) are ei suitable for direct burial without additional mechanical protection.

3. Suositellut kaapelityypit sovelluksen mukaan

Kaapelin valinta riippuu jänniteluokasta, kuormitusvaatimuksista, ympäristöolosuhteista ja vallitsevista alueellisista/kansallisista standardeista (esim. NEC, IEC 60502 tai paikalliset vastaavat).

3.1 Residential and Light Commercial (Low Voltage ≤ 600 V)

• UF-B (maanalainen syöttölaite) Kestävä termoplastinen vaippa, joka koteloi kaikki johtimet; widely used for branch circuits in wet locations.
• KÄYTTÖ-2 / RHW-2 / XHHW-2 XLPE-insulated single conductors, 90°C wet/dry rated; yhteinen palvelusisäänkäynneille ja syöttimille. Monilla on useita luokituksia monipuolisuuden vuoksi.
• URD (maanalainen asuinjakelu) Pre-assembled aluminum triplex/quadruplex cables with XLPE insulation; dominant choice for cost-effective residential underground services.

3.2 Kaupallinen, teollinen ja yleishyödyllinen (keskijännite ja suuri kuormitus)

• XLPE-eristetyt kaapelit Ristisidottu polyeteenieristys tarjoaa erinomaisen lämmönkestävyyden (90–105 °C jatkuvatoimisesti), kestävyyden ympäristöjännityshalkeilua vastaan ja pitkäaikaisen suorituskyvyn kosteissa ympäristöissä. Common constructions: single-core or multi-core with PVC, PE, or LSOH sheath. Applicable standards: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854, etc.
• Panssaroidut kaapelit (parantaa mekaanista suojausta)
  • STA (teräsnauhapanssari) — Tehokas puristumia ja jyrsijävaurioita vastaan.
  • SWA (Steel Wire Armor) — Ylivoimainen vetolujuus; ihanteellinen epävakaalle maaperälle tai pitkille vedoille.

3.3 Uusiutuvat energialähteet ja aurinkosähköasennukset

• KÄYTTÖ-2 or PV Wire (UL 4703) UV-resistant, high-temperature rated (90–150°C); sopii näkyville juoksuille ja haudattuihin segmentteihin.
• Dual-rated XLPE conductors (e.g., RHW-2/USE-2) are increasingly specified.

4. Johdinmateriaalien vertailu

Tärkeä huomautus alumiinijohtimille: Käytä aina UL-listattuja tai vastaavia liittimiä, käytä hyväksyttyä hapettumisenestoainetta ja noudata valmistajan vääntömomenttiohjeita hapettumisen aiheuttamien liitäntähäiriöiden minimoimiseksi.

5. Tärkeät asennuskäytännöt

Kaapelin käyttöiän ja turvallisuuden maksimoimiseksi:

1. Minimi hautaussyvyys Noudata paikallisia/kansallisia sähkömääräyksiä. Tyypilliset arvot (esimerkki NEC-taulukosta 300.5):

• Asuinalueen haarapiirit (120/240 V GFCI-suojauksella): 12–18 tuumaa
• Yleinen suora hautaus (useimmat paikat): 24 tuumaa
• Ajoneuvojen alla olevat liikennealueet (ajotiet, tiet): 24 tuumaa tai enemmän
• Putkessa: pienemmät syvyydet sallittu (6–18 tuumaa putkityypistä riippuen)

2. Vuodevaatteet ja täyttö Aseta 4–6 tuumaa puhdasta hiekkaa tai hienoa, kivitöntä maaperää kaapelin alle ja ympärille suojaamaan teräviltä esineiltä.

3. Varoitus ja mekaaninen suojaus

• Asenna havaittava maanalainen varoitusnauha 12 tuumaa kaapelin yläpuolelle.
• Käytä betonilaattoja, suojalevyjä tai hylsyjä riskialttiilla kaivuvyöhykkeillä.

4. Muita parhaita käytäntöjä

• Observe minimum bending radius per manufacturer specification.
• Säädä vetojännitystä vaippa- tai eristysvaurioiden välttämiseksi.
• Suorita eristysvastuksen (megger) testaus asennuksen ja täytön jälkeen.

6. Yhteenveto – Valintaohjeet

Tarkista aina soveltuvien standardien (NEC, IEC 60502 -sarja tai paikalliset määräykset) viimeisimmän painoksen noudattaminen, tarkista valmistajan tiedot ja tee paikkakohtaisia riskinarviointeja.
